不锈钢球阀阀门首页 > 产品展示 > 球阀 > 不锈钢球阀 >

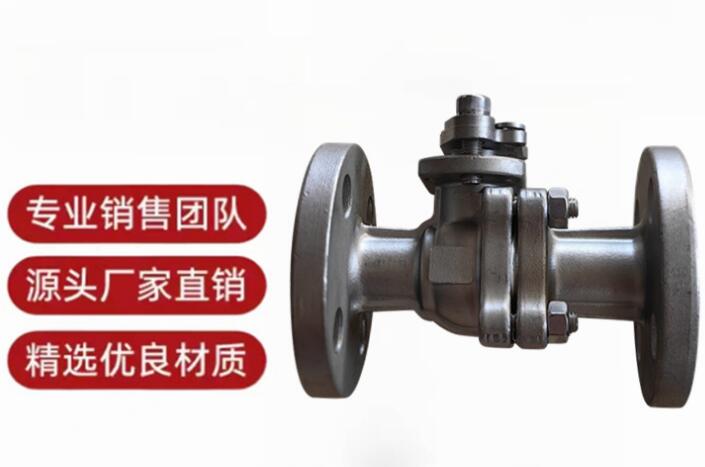

产品名称：不锈钢球阀Q41F-16P DN50 介质柴油\304[ 2024-08-23 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、不锈钢球阀Q41F-16P DN50 介质柴油\304介绍

    喜乐彩票Q41F-16P不锈钢球阀是一种全通径球阀，采用浮动球体结构，具有耐高温、耐腐蚀、密封性能好等特点。它适用于在石油、化工、制药、食品等行业中作为调节介质流动的控制装置，广泛应用于液体、气体、蒸汽等介质的控制。它的作用是控制阀门的开启和关闭。采用不锈钢制造，具有耐腐蚀、耐高温、耐磨损等特点，确保了阀门的长期可靠运行。

    二、不锈钢球阀Q41F-16P DN50 介质柴油\304主要零件材料

    名称 材料
    阀体 /阀盖 CF8 CF3 CF8M CF3M WCB LCB WC6 WC9 C5
    球体 CF8 CF3 CF8M CF3M WCB HCr CF8 CF8 CF8 CF8
    阀杆 F304 F304L F316 F316L 2C13 F304 F304 F304 F304
    阀座 PTFE/PPL
    填料 /垫片 PTFE/PPL 石墨
    螺栓 不锈钢 35CrMoA
    螺母 不锈钢 45、35CrMoA
    手柄 铸钢

  • 型号 公称通径 DN(mm) 尺寸(mm)
    L D D1 D2 b-f z-Φd H W
    Q41F-16C
    Q41F-16P
    Q41F-16R
    Q41F-16RL
    Q341F-16C
    Q341F-16P
    Q341F-16R
    Q341F-16RL    		 15 130 95 65 45 14-2 4-Φ14 65 115
    20 140 105 75 55 14-2 4-Φ14 75 130
    25 150 115 85 65 14-2 4-Φ14 85 150
    32 165 135 100 78 16-2 4-Φ18 95 190
    40 180 145 110 85 16-3 4-Φ18 105 230
    50 200 160 125 100 16-3 4-Φ18 115 240
    65 220 180 145 120 18-3 4-Φ18 145 280
    80 250 195 160 135 20-3 8-Φ18 160 310
    100 280 215 180 155 20-3 8-Φ18 185 330
    125 320 245 210 185 22-3 8-Φ18 215 600
    150 360 280 240 210 24-3 8-中23 245 800
    200 400 335 295 265 26-3 12-Φ23 300 1000
    250 450 405 355 320 30-3 12-Φ25 380 1200

  • 不锈钢球阀Q41F-16P DN50 介质柴油
