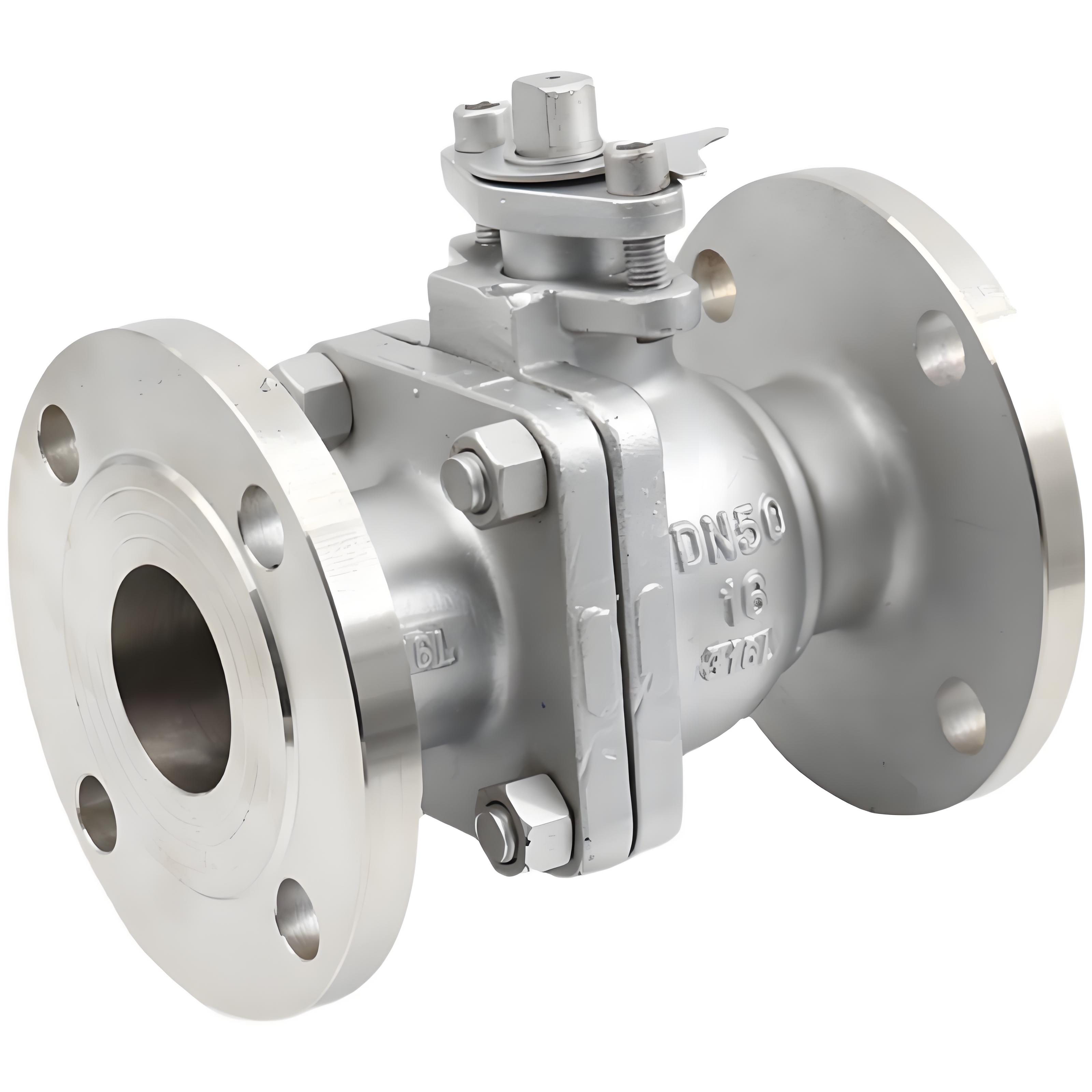

产品名称：不锈钢法兰球阀Q41F- 16P\DN50 PN16 含螺栓、钢垫等\316\[ 2024-10-08 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、不锈钢法兰球阀Q41F- 16P\DN50 PN16产品介绍

上海不锈钢法兰球阀Q41F-16P是一种通过旋转实现阀门闭塞和畅通的设备‌，主要材质为304不锈钢，316等，具有优良的防锈、耐压、耐高温和耐腐蚀性能。其公称压力为16公斤，适用于多种工业领域‌。 Q41F-16P球阀的设计特点包括： ‌结构设计‌：采用旋转阀设计，结构简单，体积小，重量轻，操作方便。阀座采用全自动CNC数控加工中心精加工，确保高精度和低摩擦系数。 ‌密封性能‌：密封面材料为氟塑料，具有良好的密封性，适用于多种介质。 ‌操作便捷性‌：从全开到全关只需旋转90度，便于远距离控制‌。 Q41F-16P球阀的应用范围非常广泛，适用于石油、化工、制药、食品、冶金等工业领域，尤其适用于高温高压环境。其优良的耐腐蚀性和可靠的密封性能使其成为这些领域中不可或缺的阀门类型‌。

二、不锈钢法兰球阀Q41F- 16P\DN50 PN16产品技术参数

序号NO	零件名称	材质
序号NO	零件名称	不锈钢	碳钢
1	螺栓	喜乐彩票不锈钢SS304	碳钢
2	弹簧垫圈	不锈钢SS304	不锈钢SS304
3	螺母	喜乐彩票不锈钢SS304	碳钢
4	阀盖	不锈钢CF8/CF8M	喜乐彩票碳钢WCB
5	阀体	喜乐彩票不锈钢CF8/CF8M	喜乐彩票碳钢WCB
6	球	不锈钢CF8	喜乐彩票不锈钢CF8
7	密封圈	喜乐彩票聚四氟乙稀PTFE	聚四氟乙稀PTFE
8	阀杆	喜乐彩票不锈钢SS316	不锈钢SS304
9	填料	聚四氟乙稀PTFE	喜乐彩票聚四氟乙稀PTFE
10	喜乐彩票压紧螺母	不锈钢SS304	喜乐彩票不锈钢SS304
11	喜乐彩票弹簧垫圈	不锈钢SS304	不锈钢SS304
12	螺母	喜乐彩票不锈钢SS304	喜乐彩票不锈钢SS304
13	手柄	不锈钢SS304	不锈钢SS304

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法兰 RF Q41F Q41PPL 16P 16R	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	18	4-18	170	350
	65	220	180	145	120	20	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	, 335	295	265	26	12-23	330	1200
