产品名称：dn500大口径不锈钢闸阀厂家[ 2024-04-29 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、dn500大口径不锈钢闸阀厂家产品详情

    该系列产品具有流体阻力小，密封面受冲击侵蚀小，不改变介质流向，不扰流，压降小等特点，　阀体、阀盖、闸板、闸杆使用不锈钢材料，阀座密封面为聚四氟乙烯、不锈钢+硬质合金或堆焊硬质合金，填料一般采用硬 质合金、聚四氟乙烯、石棉石墨或柔性石墨。公称尺寸 DN15~DN800，工作压力 1.6MPa~20.0MPa，适用温度 ≤200℃，适用于硝酸类、弱腐蚀性介质管路中。不锈钢法兰闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。

    二、dn500大口径不锈钢闸阀厂家产品特点

    　1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小

    　2、密封面采用不锈钢和硬质合金，使用寿命长

    　3、采用柔性石墨填料、密封可靠，操作轻便灵活

    　4、驱动方式为手动、气动、电动、齿轮传动

    　5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式

    三、　dn500大口径不锈钢闸阀厂家执行标准

    设计规范：GB/T 12234

    结构长度：GB/T 12221

    连接法兰：JB/T 79

    试验与检验：JB/T 9092

    压力-温度：GB/T 9131

    产品标识：GB/T 12220

  • DN L D D1 D2 b f z×Φd H 重量/Kg
    50 250 160 125 100 16 3 4×Φ18 653 59
    65 265 180 145 120 18 3 4×Φ18 665 62
    80 280 195 160 135 20 3 8×Φ18 725 74
    100 300 215 180 155 20 3 8×Φ18 787 92
    125 325 245 210 185 22 3 8×Φ18 902 152
    150 350 280 240 210 24 3 8×Φ23 955 161
    200 400 335 295 265 26 3 12×Φ23 1105 219
    250 450 405 355 320 30 3 12×Φ25 1343 376
    300 550 460 410 375 30 4 12×Φ25 1516 484
    350 550 520 470 435 34 4 16×Φ25 1678 695
    400 600 580 525 485 36 4 16×Φ30 1849 977
    450 650 640 585 545 40 4 20×Φ30 1937 1033
    500 700 705 650 608 44 4 20×Φ34 2234 1087
    600 800 840 770 718 48 5 20×Φ41 2432 1357
    700 900 910 840 788 50 5 24×Φ41 2489 1481
    800 1000 1020 950 898 52 5 24×Φ41 2643 1845

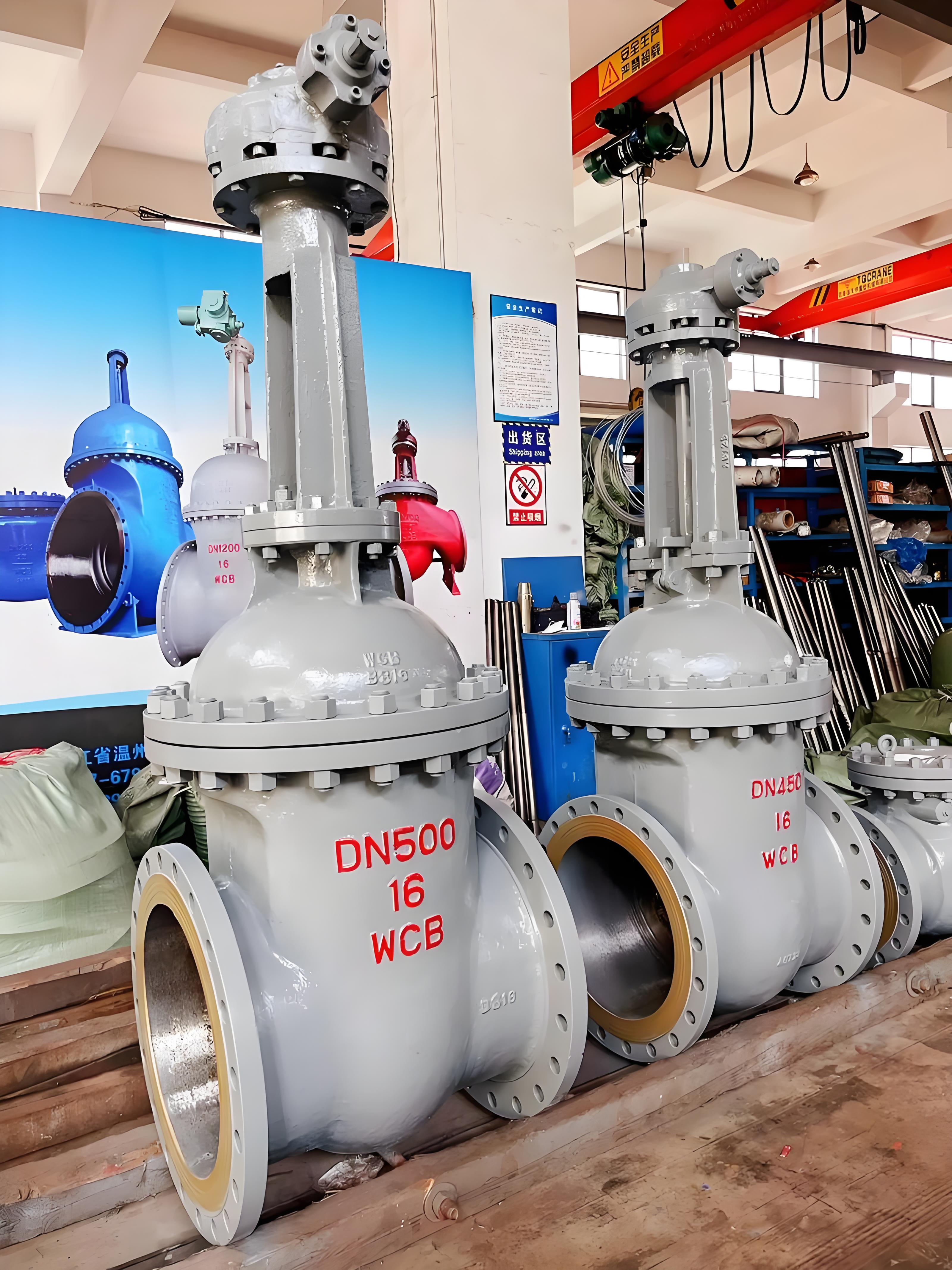

  • dn500大口径不锈钢闸阀厂家
