产品名称：蝶阀D341F-16C\DN300\阀体 WCB+内衬 PTFE[ 2024-10-08 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

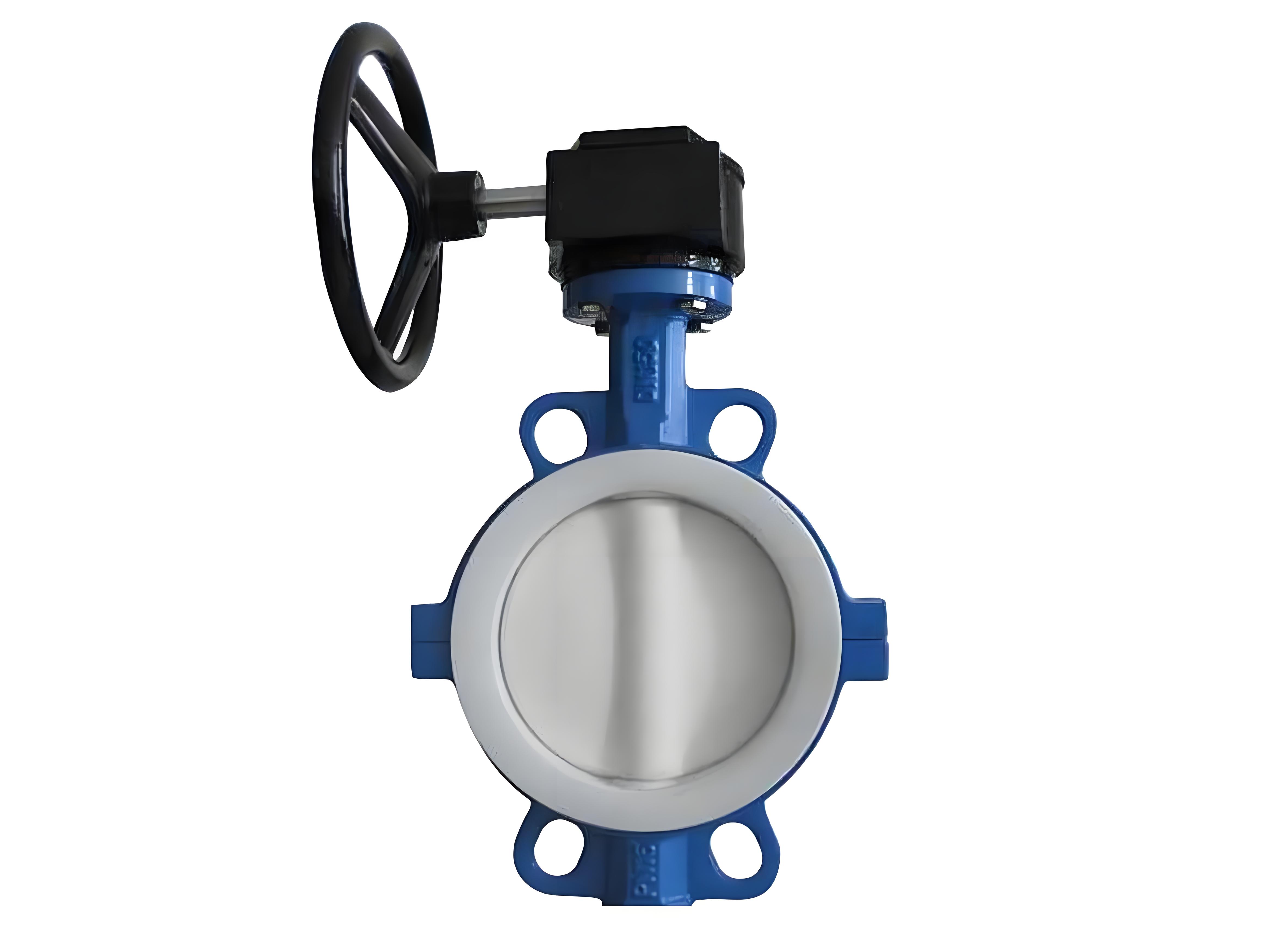

一、蝶阀D341F-16C\DN300\阀体 WCB+内衬 PTFE介绍

喜乐彩票D341F-16C蝶阀是一种涡轮软密封法兰蝶阀，具有结构简单、体积小、重量轻、造价低的特点，尤其适合气动碟阀。‌ 该蝶阀采用双偏心结构，具有越关越紧的密封功能，确保了可靠的密封性能。密封副材料选用不锈钢和耐油橡胶配对，使用寿命长。蝶板采用框架结构，强度高，过流面积大，流阻小。整体烤漆处理，有效防止锈蚀‌。该蝶阀适用于温度在80-120℃范围内的各种介质，如空气、水、污水、蒸气、煤气、油品等。它广泛应用于食品、医药、化工、石油、电力、轻纺、造纸等行业的给排水和气体管道中，用于调节流量和截流介质。该阀门操作轻便，可通过涡轮传动进行控制，启闭迅速省力，全开时有效流通面积较大‌。它的密封材料采用丁腈橡胶和氟橡胶，保证了在各种工况下的良好密封性能。其设计考虑了低压下实现良好密封的需求，转轴两侧碟板受力均衡，启闭力矩小。此外，该阀门还具有四级加载弹性密封，保证了内外零泄漏，满足各种化学工况的腐蚀性介质使用需求‌。

二、蝶阀D341F-16C\DN300产品技术参数

号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
号	零件名称	Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板	WCB		CF8	CF8M	CF3	CF3M
3	阀杆	1Cr13	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	000Cr17Ni14Mo2
4	衬里/阀座	PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
5	紧固销	2Cr13		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	000Cr17Ni14Mo2
6	填料	PTFE(F4)
7	填料压盖	WCB		CF8	CF8M	CF3	CF8
8	支架	WCB		CF8		CF8
9	紧固螺栓	35		1Cr17Ni2		1Cr18Ni2
10	螺母	45		1Cr18Ni9		0Cr18Ni9

公称通径mm	L	H	H0	A	B	D	D1	D2	n-d	重量kg
50	108	63	306	180	200	165	125	99	4-18	13
65	112	70	321	180	200	185	145	118	4-18	14
80	114	83	346	180	200	200	160	132	8-18	15.5
100	127	105	387	180	200	220	180	156	8-18	19.5
125	140	115	411	180	200	250	210	184	8-18	25.5
150	140	137	447	270	280	285	240	211	8-22	28.5
200	152	164	572	270	280	340	295	266	12-22	48
250	250	206	646	270	280	405	355	319	12-26	69
300	270	230	738	380	420	460	410	370	12-26	91
350	290	248	761	380	420	520	470	429	16-26	110
400	310	289	877	450	470	580	525	480	16-30	140
450	330	320	938	480	490	640	585	548	20-30	180
500	350	343	993	480	490	715	650	609	20-33	215
600	390	413	1131	480	490	840	770	720	20-36	290
700	430	478	1476	640	660	910	840	794	24-36	560
800	470	525	1533	640	660	1025	950	901	24-39	910
900	510	585	1655	750	860	1125	1050	1001	28-39	1500
1000	550	640	1765	850	900	1255	1170	1112	28-42	1750
1200	630	755	1995	850	900	1485	1390	1328	32-48	2180
1400	710	910	2310	1000	925	1685	1590	1530	36-48	2400
1600	790	1030	2595	1000	925	1930	1820	1750	40-56	2870
1800	870	1140	2810	1100	980	2130	2020	1950	44-56	3380
2000	950	1250	3100	1100	980	2345	2230	2150	48-62	4010
