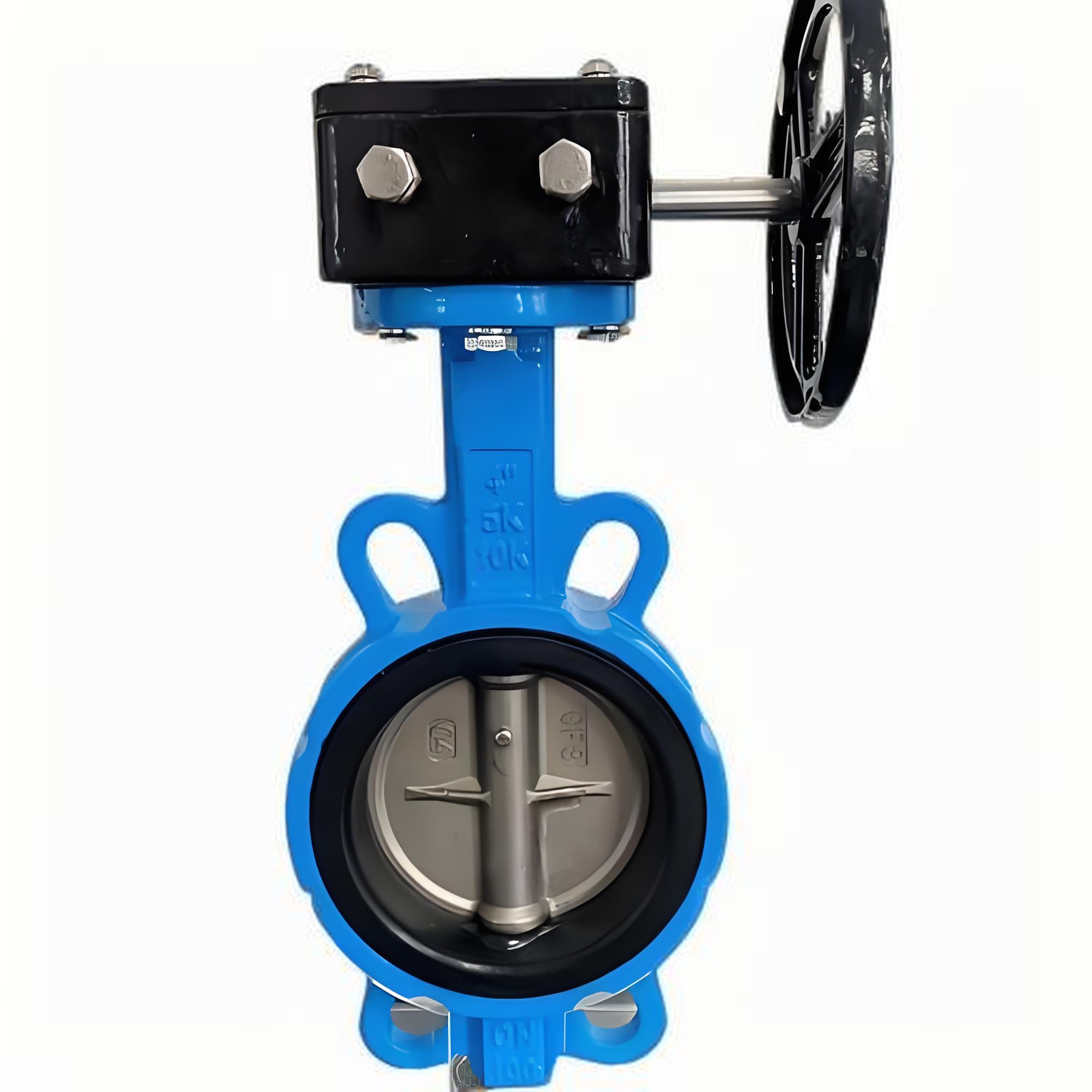

产品名称：衬胶蝶阀D71J-10C DN65耐腐蚀抗磨损[ 2024-09-30 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、衬胶蝶阀D71J-10C DN65耐腐蚀抗磨损产品介绍

喜乐彩票衬胶蝶阀D71J-10C DN65是一种具有耐腐蚀和抗磨损特性的阀门。‌ 该阀门采用中线型设计，主要由阀体、阀瓣、阀座、阀杆及传动操作机构等部件组成。其密封副材料选用不锈钢和丁腈耐油橡胶配对，具有长寿命的特点。橡胶密封圈可以位于阀体上或蝶板上，适应不同介质特性。该阀门具有双向密封功能，安装方向不受介质流向和控制的影响，操作灵活且省力‌。衬胶蝶阀D71J-10C DN65被广泛应用于给排水、污水、建筑、空调、石油、化工、食品、医药、轻纺、造纸、水电、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。其特点包括： ‌设计新颖合理‌：结构独特，重量轻，启闭迅速。 ‌操作方便‌：操力矩小，省力灵巧。 ‌密封性能可靠‌：密封件可更换，达到双向密封零泄漏。 ‌耐腐蚀耐磨损‌：密封材料选用耐老化、耐腐蚀的材料，使用寿命长。 ‌安装灵活‌：可以在任何位置安装，不受空间位置影响。综上所述，衬胶蝶阀D71J-10C DN65因其耐腐蚀、抗磨损的特性及广泛的应用领域，成为流体管线调节和截流的理想选择‌。

二、衬胶蝶阀基本型号

手动	D71J 半衬	蜗轮传动	D371J 半衬
D71J全衬里	D371J全衬里
D71F4 全衬里	喜乐彩票 D371F4 全衬里
喜乐彩票 D71F46 全衬里	D371F46 全衬里
气动	D671J半衬	电动	喜乐彩票 D971J 半衬
喜乐彩票 D671J全衬里	D971J全衬里
D671F4 全衬里	D971F4 全衬里
喜乐彩票 D671F46 全衬里	D971F46 全衬里

三、衬胶蝶阀D71J-10C DN65耐腐蚀抗磨损技术参数

公称通径	喜乐彩票 DN（mm）	50～800
公称压力	PN（MPa）	0.6	1.0	1.6
喜乐彩票试验压力	强度试验	0.9	1.5	2.4
喜乐彩票密封试验	0.66	1.1	1.76
喜乐彩票气密封试验	0.6	0.6	0.6
适用介质	喜乐彩票空气、水、污水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。
喜乐彩票零件名称	材料
阀体	喜乐彩票球墨铸铁、铸钢、合金钢、不锈钢
蝶板	喜乐彩票铸钢、不锈钢及特殊材料
密封圈	喜乐彩票各种橡胶、聚四氟
阀杆	喜乐彩票 2Cr13、不锈钢
填料	O型圈、柔性石墨O

四、蝶阀密封材料选用和适用温度

喜乐彩票材料品种	喜乐彩票氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶	天然橡胶	尼龙
英语简称	CR	NBR	EPDM	PTFE	SI	喜乐彩票 VITON	NR	PA
喜乐彩票型号代号	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	喜乐彩票 XE或JE	X1	N
耐温度	82℃	93℃	150℃	喜乐彩票 232℃	喜乐彩票 250℃	喜乐彩票 204℃	85℃	93℃
耐***温度	-40℃	-40℃	喜乐彩票 -40℃	-268℃	-70℃	喜乐彩票 -23℃	-20℃	-73℃
适用工作温度	喜乐彩票 0~+80℃	喜乐彩票 -20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	喜乐彩票 -20~+85℃	-30~+93℃
