产品名称： pz973h dn500电动暗杆刀型闸阀[ 2021-09-18 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、pz973h  dn500电动暗杆刀型闸阀产品介绍

    喜乐彩票是一家集阀门设计、研发、制造、销售于一体的企业。电动暗杆带盖刀型闸阀的驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对阀门进行控制也可以现场手动操作，也可以与计算机配合实现计算机自动控制。DMZ973H电动暗杆带盖刀型闸阀广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤碳、采矿等工程，满足了现代工、农业自动化要求。对夹式刀型闸阀,气动刀型闸阀,不锈钢刀闸阀,电动刀型闸阀,电液动刀闸阀,梅花型刀闸阀,硬密封刀闸阀,国标刀闸阀,耐磨刀闸阀等，并可根据用户要求制造各种特殊阀门，产品以其可靠性、稳定性广泛应用于石化、天然气、造纸、环保、冶金、矿山、建筑等行业。

    二、 pz973h  dn500电动暗杆刀型闸阀执行标准

    项目名称 采用标准 可选标准
    设计制造验收JB/T 8691 MSS SP-81
    阀门结构长度GB/T 15188.2-1994 TAPPI TIS 405.8
    阀门法兰连接JB/T 79-1994 ANSI B16.5
    阀门检验和试验GB/T 13927-1992 JB/T 9092-1999
    阀门标志GB 12220-1989 IS0 5209：87

    三、pz973h  dn500电动暗杆刀型闸阀零部件材料

    阀体、上盖Valve body, upper cap 碳钢、不锈钢Carbon steel, stainless steel
    阀板Valve plate 不锈钢stainless steel
    阀杆Stem 不锈钢stainless steel
    密封圈Seal ring 橡胶、四氟、不锈钢、硬质合金Rubber, PTFE, stainless steel,hard alloy

    四、 pz973h  dn500电动暗杆刀型闸阀性能规范

    公称压力Nominal pressure PN
    壳体试验Casing test 1.5XPN
    密封试验Leak test 1.1XPN
    工作温度Operating temperature 橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃Rubber 80℃, PTFE≤180℃, hard sealing ≤425℃
    适用介质Working medium 糖浆、纸浆、污水、煤浆、灰、渣水混合物Syrup, paper pulp, sewage, coal slurry, dust, slag-water mi

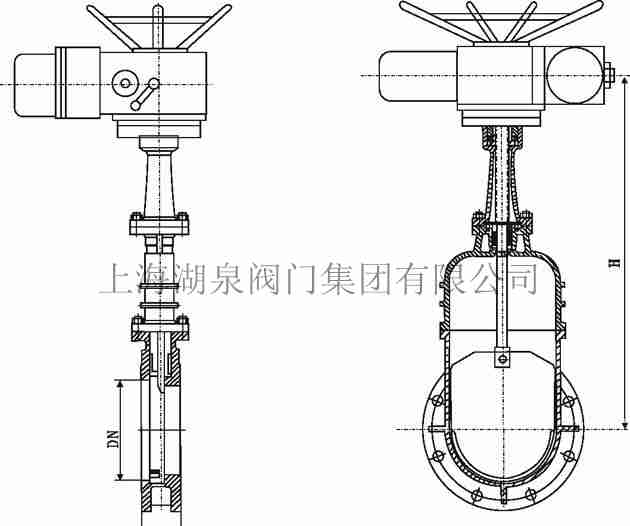

  • 公称压力 PN(MPa) 公称通径DN(mm) 尺寸(mm) 电动装置型号 公称转矩(N·m) 电动机功率(kW) 重量(kg)
    L D D1 D2 b n-φd N-M f H
    1.0 50 65 165 125 95 14 2-φ18 2-M16 3 370 DZ10 100 0.25 58
    65 65 185 145 118 15 2-φ18 2-M16 3 460 DZ10 100 0.25 64
    80 70 200 160 132 15 4-φ18 4-M16 3 590 DZ10 100 0.25 72
    180 70 220 180 156 16 4-φ18 4-M16 3 780 DZ20 200 0.37 84
    150 80 285 240 211 16 4-φ22 4-M20 3 980 DZ20 200 0.37 90
    200 80 340 295 266 18 4-φ22 4-M20 3 1033 DZ30 300 0.55 120
    250 86 395 350 320 18 6-φ22 6-M20 3 1080 DZ30 300 0.55 208
    300 92 445 400 370 18 8-φ22 4-M20 3 1170 DZ30 300 0.55 232
    350 100 505 460 428 18 10-φ22 6-M20 3 1250 DZ30 300 0.55 240
    400 110 565 515 480 20 8-φ26 8-M24 4 1332 DZ45 450 1.5 270
    450 120 615 565 530 22 10-φ26 10-M24 4 1480 DZ60 600 2.2 389
    500 130 670 620 565 24 10-φ26 10-M24 4 1530 DZ130 1200 3 440
    1.6 50 65 165 125 99 14 2-φ18 2-M16 3 370 DZ10 100 0.25 60
    65 65 185 145 118 15 2-φ18 2-M16 3 460 DZ10 100 0.25 68
    80 70 200 160 132 15 4-φ18 4-M16 3 590 DZ10 100 0.25 74
    100 70 220 180 156 15 4-φ18 4-M16 3 780 DZ20 200 0.37 88
    150 80 285 240 211 16 4-φ22 4-M20 3 980 DZ20 200 0.37 106
    200 80 340 295 266 16 8-φ22 4-M20 3 1033 DZ30 300 0.55 124
    250 94 405 355 319 18 8-φ22 4-M20 3 1080 DZ30 300 0.55 218
    300 98 460 410 370 18 6-φ26 6-M24 4 1170 DZ30 300 0.55 240
    350 100 520 470 429 18 8-φ26 8-M24 4 1250 DZ45 450 1.5 275
    400 110 580 525 485 20 10-φ30 6-M27 4 1332 DZ45 450 1.5 290
    450 120 640 585 548 22 10-φ30 10-M27 4 1480 DZ60 600 2.2 390
    500 130 715 650 609 24 10-φ33 10-M30 4 1530 DZ120 1200 3 460
