产品名称：pz973h-10C DN600电动暗杆刀型闸阀[ 2022-08-31 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、pz973h-10C DN600电动暗杆刀型闸阀产品介绍

    喜乐彩票型号 PZ973H 电动刀型闸阀 采用多回转电动装置,用以驱动和控制阀门的开启和关闭,操作人员可以在控制室内远距离对阀门进行控制也可以现场手动操作,也可以与计算机配合实现计算机自动控制。了解刀型闸阀价格由口径、材质、压力的不同而异!连接形式:对夹(梅花形、凸耳式、单夹式)、法兰等，传动方式:手动、齿轮传动、气动、电动、电液...其应用范围非常广泛,从矿山、电厂的选煤、排矸、排渣,到城市的污水处理;从水泥、造纸厂的浆液输送,到食品、卫生、医药等行业，电动刀闸阀符合相关制造标准、欢迎来电咨询、采购。

    二、pz973h-10C DN600电动暗杆刀型闸阀产品介绍

    公称压力：0.6MPa, 1.0MPa, 1.6MPa, 2.5MPa, 150LB
    公称通径：DN50~DN1200mm, NPS2"~48"
    适用温度：-39~+650℃ (具体温度范围视密封副材质和介质性质而定)
    连接法兰：ANSI , B16.5, GB/T9113, JB/T79, HG, SH, JIS, DIN , NF, BS
    主体材质    ：WCB, ZG1Cr18Ni9T , ZG1Cr18Ni12Mo2Ti, CF8, CF8M, CF3, CF3M
    驱动方式    ：手动， 气动， 伞齿轮驱动， 电动， 液动， 电液动
    密封型式    ：硬密封， 软密封
    泄 漏 量    ：硬密封；D级（液体0.1×DNmm）3/S
    适用温度：-10~80℃

    三、pz973h-10C DN600电动暗杆刀型闸阀产品主要零部件材料

    零件名称 材料名称 材料牌号
    圆螺母 优质碳素钢 25
    手轮 灰口铸钢 HT200
    轴承压盖 优质碳素钢 35
    阀杆螺母 铝青铜 ZCuA19Mn2、ZCuA19Fe4Ni4Mn2
    铝黄铜 ZCuZn25A16Fe3Mn3
    轴承 — 51110
    阀杆 不锈钢 304、316、2Cr13
    支架 碳素钢、不锈钢 WCB、CF8等
    闸板 不锈钢 304、316、304L、316L、2Cr13
    螺栓螺母 优质碳素钢 35
    填料压盖 碳素钢 WCB
    填料 柔性石墨盘根石棉根、增强四氟纤维盘根 —
    阀体 碳素钢、不锈钢 WCB、CF8（304）、CF3（304L）
    、CF8M（316）、CF3M（316L）、
    密封座堆焊合金或不锈钢

    四、pz973h-10C DN600电动暗杆刀型闸阀产品设计标准

    设计制造 JB/T 8691-98
    结构长度 GB/T 15188.2-94
    法兰连接尺寸 GB/T 9113-2000
    阀门检查和试验 GB/T 13927-92

    五、pz973h-10C DN600电动暗杆刀型闸阀产品 性能规范

    压力PN(MPa) 壳体试验(MPa) 密封试验(MPa) 适用介质
    1.0 1.5 1.1 烟气、灰、渣水混合物、空气混合物
    1.6 2.4 1.

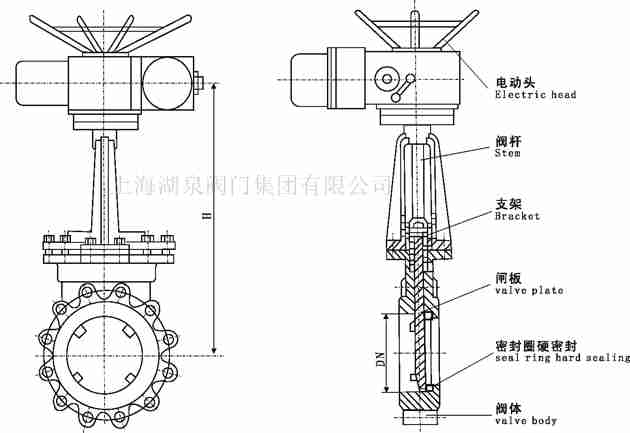

  • 主要外形及连接尺寸Profile and connection dimension 单位Unit:mm
    PN DN L D D1 D2 H N-M PN DN L D D1 D2 H N-M
    0.6 150 57 280 240 210 980 8-20 1.0 150 57 285 240 210 980 8-20
    200 70 335 295 265 1055 8-20 200 70 340 295 265 1055 12-20
    250 70 390 350 320 1060 12-20 250 70 405 355 310 1060 12-22
    300 76 440 400 368 1230 12-20 300 76 460 410 375 1230 12-22
    350 76 500 460 428 1250 16-20 350 76 520 470 435 1250 16-22
    400 89 565 515 482 1767 16-22 400 89 580 525 485 1767 16-27
    450 89 615 565 532 1920 20-22 450 89 640 585 545 1920 20-27
    500 114 670 620 585 2010 20-22 500 114 715 650 609 2010 20-30
    600 114 780 725 685 2110 20-27 600 114 840 770 720 2110 20-36
    700 130 895 840 800 2400 24-27 700 130 910 840 788 2400 24-36
    800 130 1010 950 898 2800 24-30 800 130 1025 950 895 2800 24-36
    900 140 1110 1050 1005 3000 28-30 900 140 1125 1050 998 3000 28-36
    1000 216 1220 1160 1115 3400 28-30 1000 216 1255 1170 1110 3400 28-42
    1200 254 1450 1380 1325 3900 32-36 1200 254 1485 1390 1325 3900 32-48

  • pz973h-10C DN600电动暗杆刀型闸阀
