产品名称： DMZ973X-10C DN200电动暗杆刀型闸阀[ 2024-02-27 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

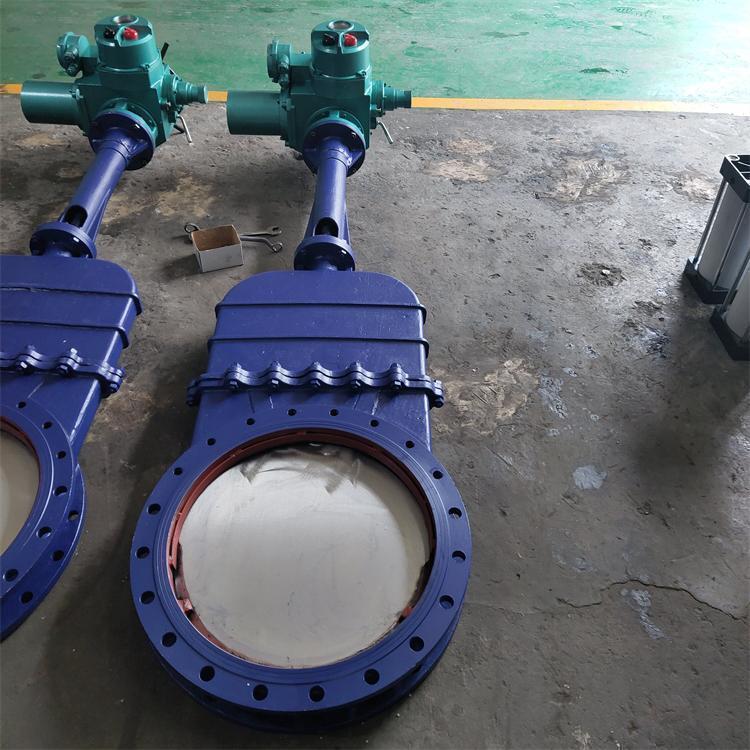

  • 一、 DMZ973X-10C DN200电动暗杆刀型闸阀介绍

    喜乐彩票电动暗杆不锈钢刀型闸阀主要由阀体、阀板、丝杆、阀杆螺母、支架、压条、手轮、填料组成，暗杆电动刀型闸阀具有体积小，重量轻，暗杆电动刀型闸阀系列产品属带阀盖对夹法兰式、平行单闸板结构、单向流通性质，流通阻力小、可切断各种浆类、灰渣、污水、水渣混合物、纤维等介质，泛应用于电力，市政、矿山、冶金、化工、煤炭、水利等行业，暗杆电动刀型闸阀是一种应用性强的新型更新替代阀门产品。可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物；不锈钢闸板可防止腐蚀引起的密封泄漏；短结构长度，可节省原料、安装空间、也有效支持管道强度；阀体上的导向块使闸板正确运动。挤压块保证闸板有效密封；U型闸板可作为切断使用。

    刀闸阀

    二、 DMZ973X-10C DN200电动暗杆刀型闸阀特点

    1 、    阀体材质:铸钢(WCB)、不锈钢（304、316）、2520

    2   、  公称压力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、150LB

    3   、  公称通径：DN50-600mm  *S2"-24"

    4  、   适用温度:-38~+650℃(具体温度范围视密封副材质和介质性质而定)

    5   、  连接法兰:ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS标准

    6   、  密封型式：硬密封（H、Y）、软密封（X、F）

    7  、   泄漏量:硬密封：D级（液体0.1XDNmm3/s）、软密封：A级（零泄漏）

    8  、   驱动方式：电动执行器（开关型、调节型、防爆型、智能一体式）

    三、 DMZ973X-10C DN200电动暗杆刀型闸阀性能参数

    公称压力

    壳体试验（Mpa)

    喜乐彩票 密封封试验（Mpa)

    喜乐彩票 工作温度

    通用介质

    喜乐彩票 0.6、1.0、1.6

    0.9、1.5、2.4

    喜乐彩票 0.7、1.1、1.8

    喜乐彩票 ≤900℃

    纸浆、污水、煤装浆、灰、渣水混全物

    四、 DMZ973X-10C DN200电动暗杆刀型闸阀零部件材料

    阀体、阀盖

    闸板

    阀杆

    喜乐彩票 密封阀座

    填料

    喜乐彩票 不锈钢、碳钢、灰铸铁

    喜乐彩票 碳钢、不锈钢

    不锈钢

    喜乐彩票 橡胶、四氟、不锈钢、硬*金、

    盘根

    五、 DMZ973X-10C DN200电动暗杆刀型闸阀结构尺寸

    公称压力

    0.6MPa   1.0MPa   1.6MPa

    喜乐彩票 公称通径

    DN150

    喜乐彩票 DN200

    DN250

    DN300

    DN350

    DN400

    DN450

    喜乐彩票 DN500

    喜乐彩票 DN600

    喜乐彩票 DN700

    喜乐彩票 厚度 L

    70

    80

    85

    100

    100

    110

    120

    130

    140

    165

    高度 H

    790

    910

    1080

    1240

    1300

    1470

    1670

    1760

    2020

    2200
