产品名称：手动刀闸阀Z73 H-PN1.0MPa|DN450供气管道[ 2024-09-12 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

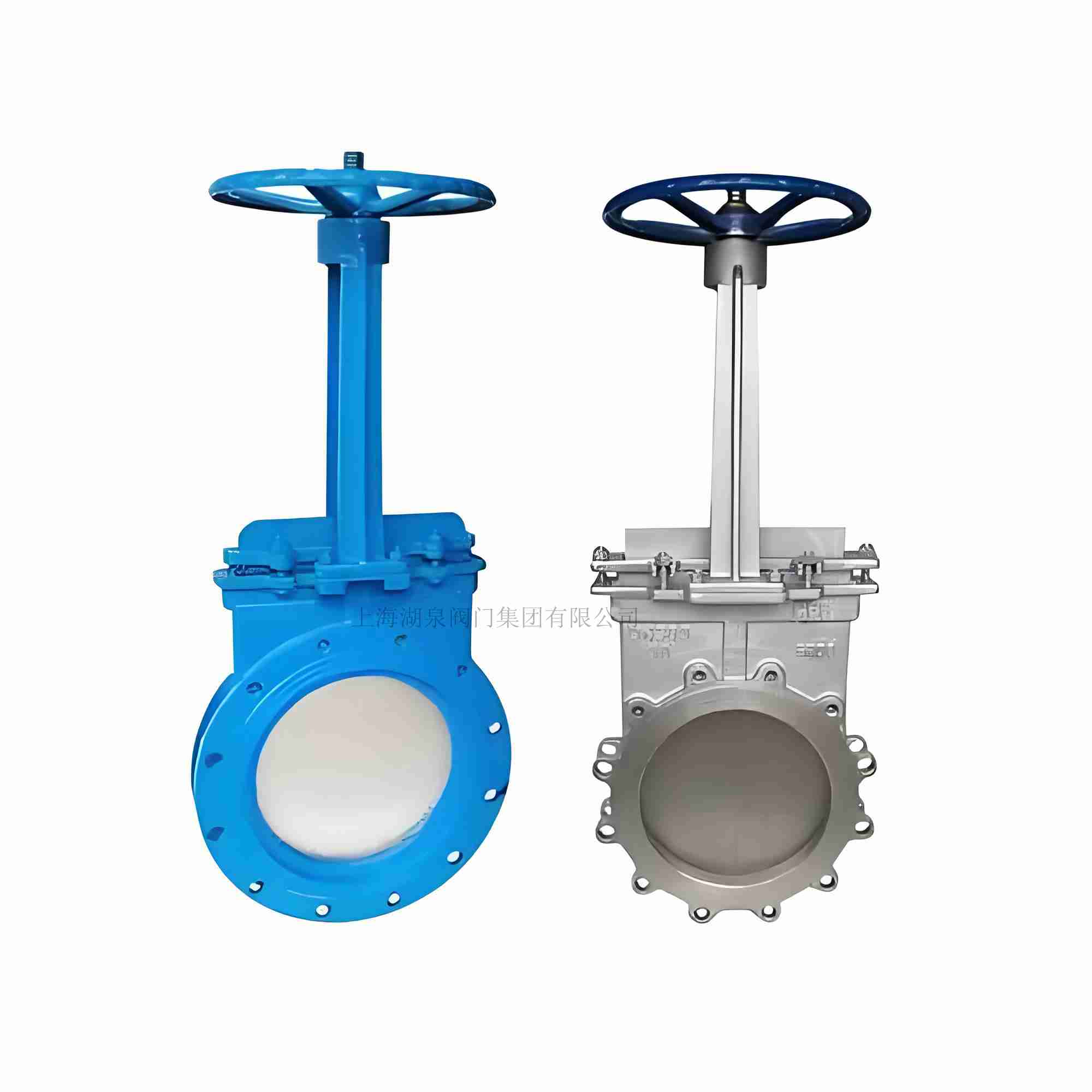

一、手动刀闸阀Z73 H-PN1.0MPa|DN450供气管道介绍

喜乐彩票Z73手动刀型闸阀‌是一种适用于全开和全关的设备，具有结构紧凑、设计合理、阀门刚性好、通道流畅、流阻系数小等优点。它还具备密封可靠、操作轻便灵活的特性。Z73手动刀型闸阀适用于纸浆、污水、煤浆、灰、渣水混合物等介质。其工作压力为1.0MPa，工作温度范围为≤100℃，并且可以在-20℃-200℃的介质温度范围内正常工作。该阀门的主要零部件材质包括不锈钢、碳钢、灰铸铁等，确保了阀门的耐用性和可靠性。阀体材料可选WCB、304、316等，以适应不同的工作条件和介质特性。此外，Z73手动刀型闸阀的密封面采用特殊设计，减少了磨擦，使得阀门经久耐用，同时提高了密封性能。总的来说，Z73手动刀型闸阀因其优异的性能和广泛的应用领域，成为工业领域中不可或缺的设备之一‌。

二、手动刀闸阀Z73 H-PN1.0MPa|DN450供气管道优点

1、超短结构长度，节省材料，可使管路系统整体重量大大减轻。
2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。
3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏。
4、上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活。
5、闸板具有闸刀的功能，能有效的闸断介质中各类杂物。
6、如采用硬密封不锈钢材质，阀瓣做喷焊处理的话，可以很好的扩展阀门对温度,压力的要求。

三、手动刀闸阀Z73 H-PN1.0MPa|DN450供气管道性能

1、公称压力(Mpa) 壳体试验(Mpa) 密封试验(Mpa)1.0 1.6 1.5 2.4 1.1 1.8

2、工作温度 ≤900℃

3、适用介质 :纸浆、污水、煤浆、灰、渣水混合物

4、主要零部件:伐体、伐盖闸板阀杆密封面

5、材质：有不锈钢、碳钢、灰铸铁碳钢、不锈钢不锈钢橡胶、四氟、不锈钢、硬质合金等

四、手动刀闸阀Z73 H-PN1.0MPa|DN450供气管道材质

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.0	50	43	160	125	100	285	4-M16	180	8
	65	46	180	145	120	298	4-M16	180	10
	80	46	195	160	135	315	4-M16	220	12
	100	52	215	180	155	365	8-M16	220	14
	125	56	245	210	185	400	8-M16	230	22
	150	56	280	240	210	475	8-M20	280	29
	200	60	335	295	265	540	8-M20	360	38
	250	68	390	350	320	630	12-M20	360	66
	300	78	440	400	368	780	12-M20	400	100
	350	78	500	460	428	885	16-M20	400	119
	400	102	565	515	482	990	16-M22	400	195
	450	114	615	565	532	1100	20-M22	530	285
	500	127	670	620	585	1200	20-M22	530	389
	600	154	780	725	685	1450	20-M27	600	529
	700	165	895	840	800	1700	24-M27	600	790
	800	190	1010	950	898	2000	24-M30	680	850
	900	203	1110	1050	1005	2300	28-M30	680	900
	1000	216	1220	1160	1115	2500	28-M30	700	1050
	1200	254	1450	1380	1325	2800	32-M36	800	1300
1.6	50	43	160	125	99	285	4-M16	180	8.5
	65	46	185	145	120	295	4-M16	180	10.7
	80	46	200	160	135	315	8-M16	220	13
	100	52	220	180	155	365	8-M16	220	15
	125	56	250	210	185	400	8-M16	230	23.5
	150	56	285	240	210	475	8-M20	280	31
	200	60	340	295	265	540	12-M20	360	40.7
	250	68	405	355	310	630	12-M22	360	70
	300	78	460	410	375	780	12-M22	400	107
	350	78	520	470	435	885	16-M22	400	129
	400	102	580	525	485	990	16-M27	400	215
	450	114	640	585	545	1100	20-M27	530	305
	500	127	715	650	609	1200	20-M30	530	410
	600	154	840	770	720	1450	20-M36	600	550
	700	165	910	840	788	1700	24-M36	600	820
	800	190	1025	950	898	2000	24-M36	680	950
	900	203	1125	1050	998	2300	28-M36	680	1020
	1000	216	1255	1170	1110	2500	28-M42	700	1120
	1200	254	1485	1390	1325	2800	32-M48	800	1480
