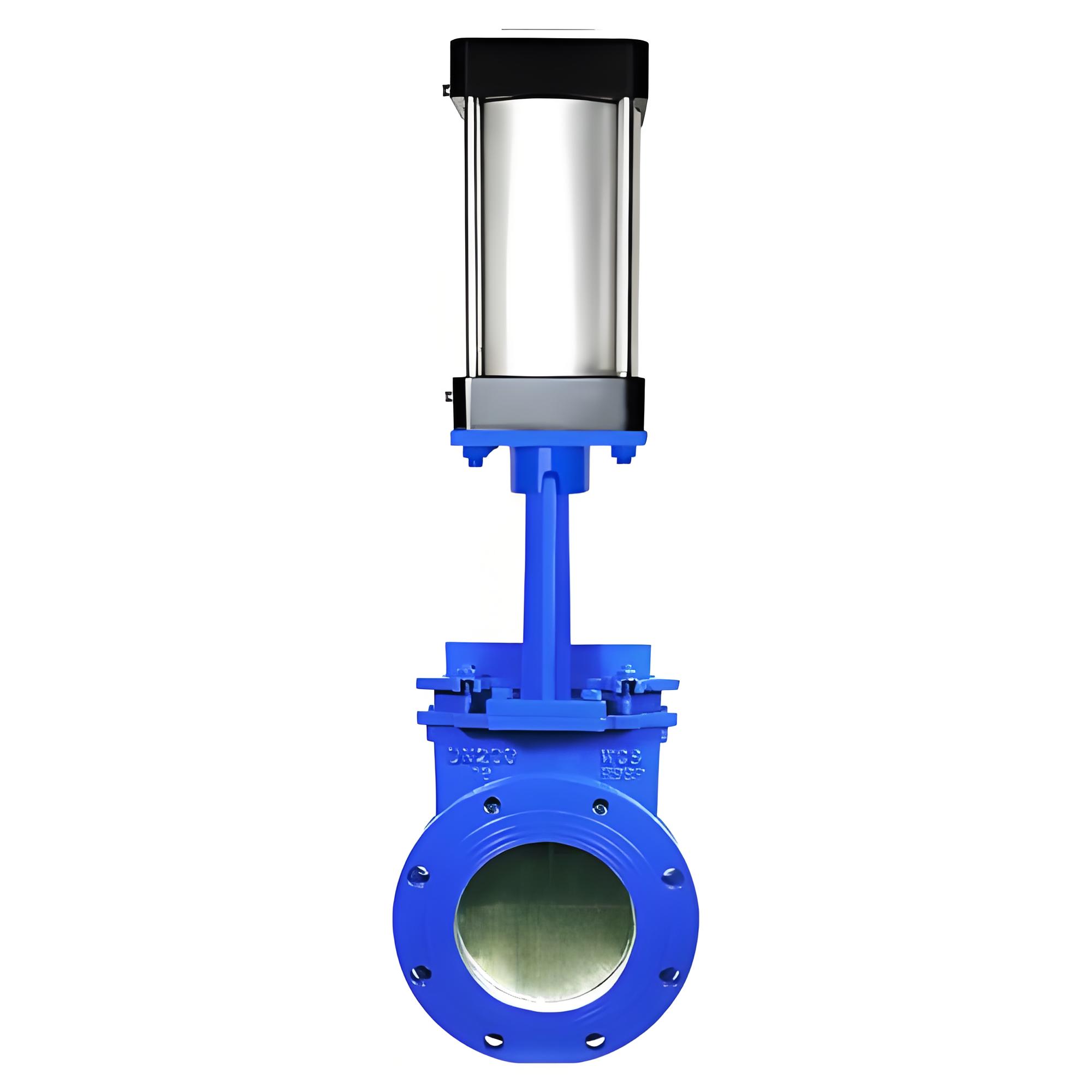

产品名称：气动刀闸阀PZ673Y-16C，DN250（介质灰渣混合物）[ 2024-10-11 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、气动刀闸阀PZ673Y-16C，DN250（介质灰渣混合物）介绍

气动刀闸阀借助压缩空气驱动的阀门。气动刀型闸阀简单地说就是用气动执行器控制阀门,从而实现阀的开和关。其可分为上下两部分，上半部分为气动执行器，下半部分为阀门。本类阀门在管道中一般应当水平安装。该产品广泛应用于各类流体管道的重要控制设备。这两种型号的阀门都采用了刀型闸阀的设计，具有出色的切断和调节功能。

二、PZ673H(W)气动刀型闸阀技术参数

公称压力	0.6MPa，1.0MPa，1.6MPa
壳体试验	1.5XPN
密封试验	1.1XPN
工作温度	橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
适用介质	糖浆、纸浆、污水、煤浆、灰、渣水混合物

三、PZ673H(W)气动刀型闸阀部件材质

阀体、上盖	碳钢、不锈钢
阀板	不锈钢
阀杆	不锈钢
密封圈	橡胶、四氟、不锈钢、硬质合金

MPa	DN	L	D	D1	D2	H	N-M	D0
1.0	50	43	160	125	100	330	4-M16	180
	65	46	180	145	120	360	喜乐彩票 4-M16	180
	80	46	195	160	135	390	4-M16	220
	100	52	215	180	155	440	8-M16	220
	125	56	245	210	185	510	喜乐彩票 8-M16	230
	150	56	280	240	210	600	8-M20	280
	200	60	335	295	265	700	喜乐彩票 8-M20	360
	250	68	390	350	320	840	喜乐彩票 12-M20	360
	300	78	440	400	368	960	喜乐彩票 12-M20	400
	350	78	500	460	428	1110	16-M20	400
	400	102	565	515	482	1250	16-M22	400
	450	114	615	565	532	喜乐彩票 1380	喜乐彩票 20-M22	530
	500	127	670	620	585	喜乐彩票 1530	喜乐彩票 20-M22	530
	600	154	780	725	685	喜乐彩票 1800	喜乐彩票 20-M27	600
	700	165	895	840	800	2150	24-M27	600
	800	190	喜乐彩票 1010	950	898	喜乐彩票 2420	24-M30	680
	900	203	喜乐彩票 1110	1050	喜乐彩票 1005	2680	喜乐彩票 28-M30	680
	1000	216	喜乐彩票 1220	喜乐彩票 1160	喜乐彩票 1115	喜乐彩票 3100	28-M30	700
	1200	254	1450	1380	喜乐彩票 1325	3450	喜乐彩票 32-M36	800
1.6	50	43	160	125	99	330	4-M16	180
	65	46	185	145	120	360	4-M16	180
	80	46	200	160	135	390	8-M16	220
	100	52	220	180	155	440	8-M16	220
	125	56	250	210	185	510	8-M16	230
	150	56	285	240	210	600	8-M20	280
	200	60	340	295	265	700	12-M20	360
	250	68	405	355	310	840	喜乐彩票 12-M22	360
	300	78	460	410	375	960	12-M22	400
	350	78	520	470	435	1110	16-M22	400
	400	102	580	525	485	1250	喜乐彩票 16-M27	400
	450	114	640	585	545	1380	20-M27	530
	500	127	715	650	609	喜乐彩票 1530	20-M30	530
	600	154	840	770	720	1800	喜乐彩票 20-M36	600
	700	165	910	840	788	2150	24-M36	600
	800	190	1025	950	898	喜乐彩票 2420	24-M36	680
	900	203	1125	1050	998	喜乐彩票 2680	28-M36	680
	1000	216	1255	喜乐彩票 1170	喜乐彩票 1110	喜乐彩票 3100	28-M42	700
