电动蝶阀阀门首页 > 产品展示 > 蝶阀 > 电动蝶阀 >

产品名称：电动蝶阀厂家价格D941X-10Q DN400[ 2022-08-17 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、电动蝶阀厂家价格D941X-10Q DN400产品介绍

    喜乐彩票电动蝶阀D941X-10Q DN400由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。该产品适用于轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调，为你介绍电动蝶阀标准,结构图,规格型号,外形尺寸,工作原理及产品说明书。既可作切断介质用,又可作调节介质的流量用，特别适用于双向密封和阀体易锈蚀场合,选用不同材料的零件,配用不同材料的密封圈,可90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂等行业。

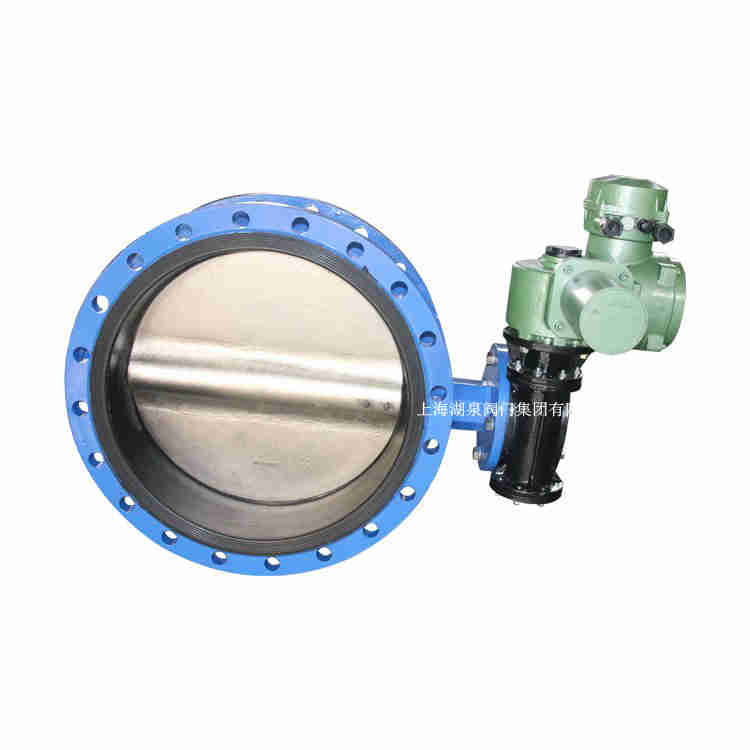

    电动蝶阀厂家价格D941X-10Q DN400

    二、 电动蝶阀厂家价格D941X-10Q DN400产品表示

    蝶阀表示中，D941X-10Q  DN400是什么意思
    D941X-10Q是电动蝶阀的一个型号，表示的是压力10公斤、阀体材质球墨铸铁的电动法兰中线软密封蝶阀。具体型号中每个字符代表的含义为：
    D——蝶阀；9——电动驱动；4——法兰连接；1——中心垂直结构；X——密封面材质橡胶；10——压力10公斤；Q——阀体材质球墨铸铁：DN400——口径40    0
    电动蝶阀厂家

    三、电动蝶阀厂家价格D941X-10Q DN400产品主要技术参数

    公称通径 DN（mm） 50～800
    公称压力 PN（MPa） 0.6 1 1.6
    试验压力 强度试验 0.9 1.5 2.4
      密封试验 0.66 1.1 1.76
      气密封试验 0.6 0.6 0.6
    适用介质 空气、水、污水、蒸气、煤气、油品等。
    驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。
    零件名称 材料
    阀体 球墨铸铁、铸钢、合金钢、不锈钢
    蝶板 铸钢、不锈钢及特殊材料
    密封圈 橡胶、聚四氟
    阀杆 2Cr13、不锈钢
    填料 O型圈、柔性石墨O


  • 四、电动蝶阀厂家价格D941X-10Q DN400产品主要规格尺寸

    公称通径(DN) L D1 D z-φd H H0 A
    50 43 125 165 4-18 63 315 180 65
    65 46 145 185 4-18 70 330 180 65
    80 46 160 200 8-18 83 390 245 72
    100 52 180 220 8-18 105 431 245 72
    125 56 210 250 8-18 115 455 245 72
    150 56 240 285 8-22 137 626 355 93
    200 60 295 340 8-22 164 720 350 93
    250 68 350 395 12-22 206 800 550 350
    300 78 400 445 12-22 230 860 600 350
    350 78 460 505 16-22 248 883 600 350
    400 102 515 565 16-26 289 972 600 350
    450 114 565 615 20-26 320 1043 750 380
    500 127 620 670 20-26 343 1098 750 380
    600 154 725 780 20-30 413 1236 750 380
    700 165 840 895 24-30 478 1431 750 380
    800 190 950 1015 24-33 525 1488 750 380

  • 电动蝶阀厂家价格D941X-10Q DN400
