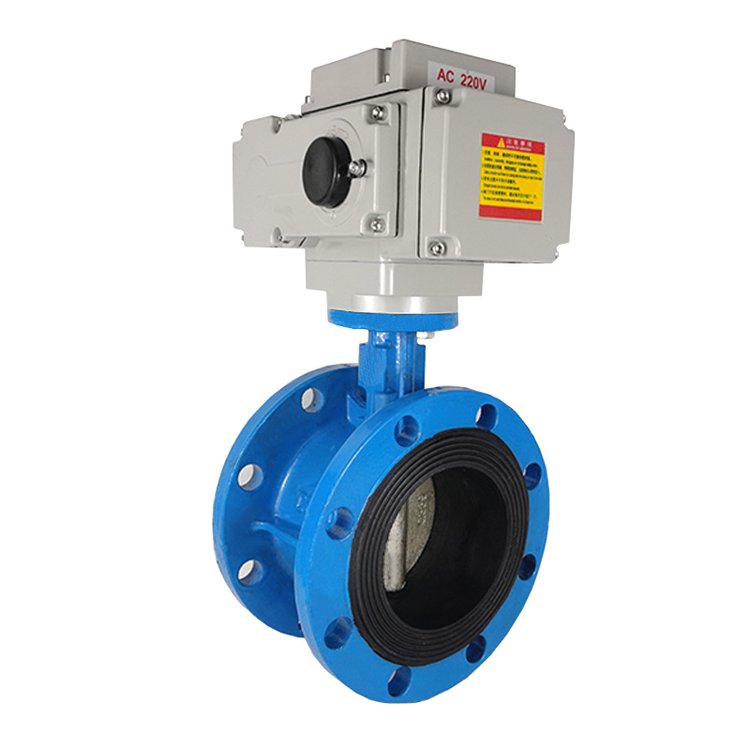

产品名称：电动蝶阀D941X-16Q/DN350厂家价格[ 2024-04-15 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、电动蝶阀D941X-16Q/DN350厂家价格【产品用途】

喜乐彩票电动法兰蝶阀D941X-16Q公称压力≤1.6MPa的食品，医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。软密封法兰蝶阀适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
DN350厂家价格

二、电动蝶阀D941X-16Q/DN350厂家价格【阀门型号】

常见的中线法兰电动蝶阀型号有：d941x-10、d941f-10、d941x-16、d941f-16等。

三、电动蝶阀D941X-16Q/DN350厂家价格产品特点

1、设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速。

2、由扭矩产生弹性密封。

3、密封部位可调节更换，密封性能可靠等特点。

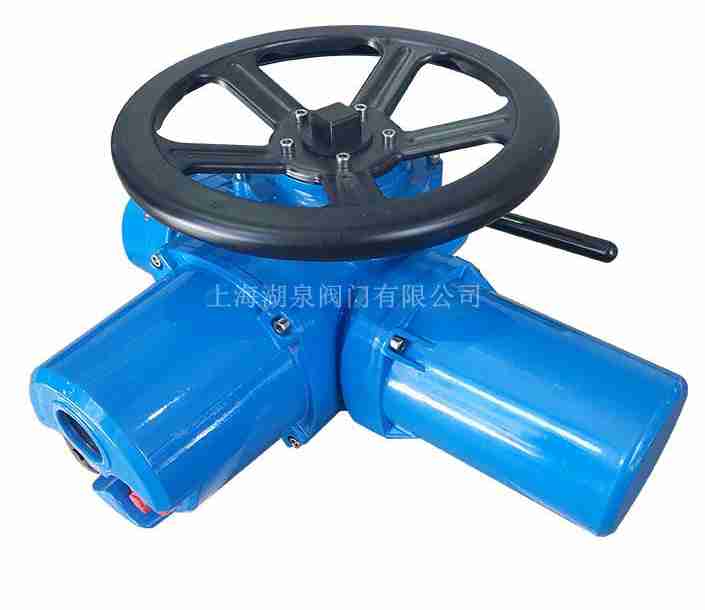

4、驱动方式涡轮传动、电动、气动可选。

四、电动法兰蝶阀D941X-16Q【执行标准】

设计规范： GB/T 12238

结构长度： GB/T 12221

法兰连接： GB/T 9113

试验与检验：GB/T 13927

五、电动法兰蝶阀D941X-16Q性能参数

喜乐彩票工作压力(MPa)		喜乐彩票 1.0~1.6 (PN10-PN16)
适用温度(℃)		喜乐彩票 ≤180℃
适用介质		喜乐彩票空气、水、蒸气、煤气、油品等
材料	阀体	铸铁球铁碳钢不锈钢铝合金
	蝶板	铸铁球铁碳钢不锈钢铝合金
	阀杆	喜乐彩票 2Cr13 F304 F316
	密封面	喜乐彩票橡胶 NBR EPDM PTFE
	填料	喜乐彩票柔性石墨 PTFE

DN	L	喜乐彩票 1.0MPa					喜乐彩票 1.6MPa
DN	L	D	D1	H	H1	z-Фd	D	D1	z-Фd
50	108	165	125	200	77	4-Ф18	165	125	喜乐彩票 4-Ф18
65	112	185	145	213	93	喜乐彩票 4-Ф18	185	145	喜乐彩票 4-Ф48
80	114	200	160	221	100	8-Ф18	200	160	喜乐彩票 8-Ф18
100	127	220	180	234	113	喜乐彩票 8-Ф18	220	180	8-Ф18
125	140	250	210	253	123	8-Ф18	250	210	喜乐彩票 8-Ф18
150	140	285	240	269	193	喜乐彩票 8-Ф22	285	240	8-Ф22
200	152	340	295	316	172	喜乐彩票 8-Ф22	340	295	12-Ф22
250	165	395	350	358	202	12-Ф22	405	355	12-Ф26
300	178	445	400	384	218	12-Ф22	460	410	12-Ф26
350	190	505	460	439	253	16-Ф22	520	470	喜乐彩票 16-Ф26
400	216	565	515	500	300	16-Ф26	580	525	16-Ф30
450	222	615	565	528	328	20-Ф26	640	585	喜乐彩票 20-Ф30
500	229	670	620	552	352	喜乐彩票 20-Ф26	710	650	20-Ф33
600	267	780	725	669	397	20-Ф30	840	770	20-Ф36
700	292	895	840	745	498	24-Ф30	910	840	24-Ф36
800	318	1015	950	803	571	24-Ф33	1025	850	24-Ф39
900	510	喜乐彩票 1115	喜乐彩票 1050	880	615	28-Ф33	-	-	-
喜乐彩票 1000	550	喜乐彩票 1230	喜乐彩票 1160	935	705	28-Ф36	-	-	-
喜乐彩票 1200	630	喜乐彩票 1455	1380	喜乐彩票 1067	827	32-Ф39	-	-	-
