产品名称：j941h-40c dn350电动调节截止阀[ 2021-12-24 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、 j941h-40c dn350电动调节截止阀产品介绍

    喜乐彩票 j941h-40c dn350电动调节截止阀开启时,阀瓣的开启高度,所以截止阀的全开位置,应由阀瓣的行程来决定。电动调节截止阀工作原理J941H电动调节截止阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。闸阀开关轻便,体积小,可...湖泉阀门公司生产销售电动截止阀等,还有更多电动截止阀相关的最新专业产品参数、实时报价、优质商品批发、供应厂家等信息。电动截止阀工作以电力为能源,以执行器为驱动方式,依靠截止阀控制介质启闭,可实现远程自动化开关,是高温高压蒸汽系统的必备产品。HQ湖泉牌电动截止阀可分为电动高压截止阀、电动不锈钢截止阀等产品。

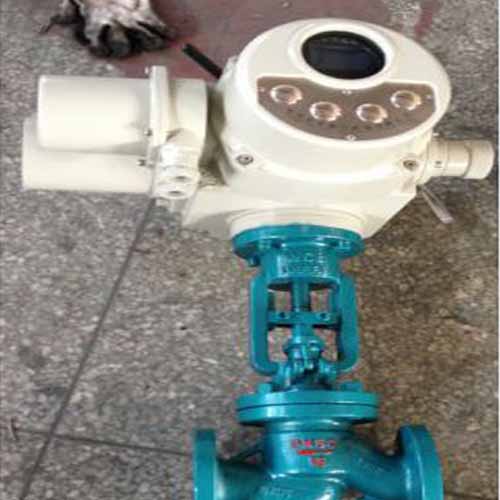

    j941h-40c

    二、 j941h-40c dn350电动调节截止阀产品参数

    产品名称：调节型电动法兰截止阀
    产品型号：J941H
    阀体材质：碳钢、304、316、316L、铬钼钒钢等特材、
    阀杆材质：碳钢、304、316、316L、铬钼钒钢等特材、材质不低于阀体材质
    承压范围：1.6MPa-32MPa
    阀芯材质：合金钢、硬质合金钢、哈氏合金等不低于阀体材质
    阀轴填料：橡胶O型圈、石墨等可承受频繁启闭、可开关10万次不更换或终生使用
    性能检测：阀门在关闭状态下两侧分别承受1.1倍阀门工作值无渗漏
    驱动方式：电动、手动、手动电动一体化
    驱动形式：开关型、调节型、整体开关型、整体调节型、RS485工业总线型
    驱动电源：AC380V、AC220V、
    防爆等级：ExDIIBT4、MA矿用防爆

    三、 j941h-40c dn350电动调节截止阀产品特点

    1、j941h-40c dn350电动调节截止阀结构比闸阀简单，制造与维修都较方便。
    2、 j941h-40c dn350电动调节截止阀密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
    3、 j941h-40c dn350电动调节截止阀)启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
    4、 j941h-40c dn350电动调节截止阀)介质流动方向 公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向上流；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增5、加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。全开时阀瓣经常受冲蚀。

    四、 j941h-40c dn350电动调节截止阀主要零件材料及其适用范围

    阀体 阀盖 阀瓣 密封圈 阀杆 填料 适用介质 适用温度(≤℃)
    WCB WCB+D507M0 D577 2Crl3 柔性石墨 水、油品、蒸汽 425
    ZGlCrl8Ni9Ti 0Crl8Ni9Ti+Stellite12 Stellite6 lCrl8Ni9Ti PTFE 硝酸类 200
    ZGlCrl8Ni2M02Ti CF8M+Stellite12 lCrl8Ni2M02Ti lCrl8Ni2M02Ti PTFE 磷酸类、碱类、混酸 200
    ZG00Crl7Nil4M02 CF3M+Stellite12 Stel1ite6 316L PTFE 磷酸类、尿素、甲铵液 200
    ZGlCr5M0 ZGlCr5M0+Stellite12 Stel1ite6 25Cr2M01VA 柔性石墨 水、油品、蒸汽 550

  • 五、 j941h-40c dn350电动调节截止阀主要尺寸

    型号 J41H/Y/B/W-16C/P    J41Y-16P/R/I  J941H/Y/B/W-16C/P   J941Y/W/Y-16P/R/I
    公称通径DN PN1.6MPa WT(Kg)
    L D D1 D2 b z-фd H D0 J41 J941
    15 130 95 65 45 14 4-ф14 218 120 4.8 5.2
    20 150 105 75 55 14 4-ф14 258 140 6.5 7.1
    25 160 115 85 65 14 4-ф14 275 160 7 7.4
    32 180 135 100 78 16 4-ф18 280 180 8.2 8.5
    40 200 145 110 85 16 4-ф18 330 200 11 12.5
    50 230 160 125 100 16 4-ф18 350 240 14.5 20
    65 290 180 145 120 18 4-ф18 400 280 21.5 25
    80 310 195 160 135 20 8-ф18 355 280 27 35
    100 350 215 180 155 22 8-ф18 415 320 30 50
    125 400 245 210 185 24 8-ф18 460 360 84 75
    150 480 280 240 210 26 8-ф23 510 400 91 100
    200 600 335 295 265 26 12-ф23 710 400 148 210
    250 730 405 355 320 30 12-ф25 786 450 405 446
    300 850 460 410 375 30 12-ф25 925 500 610 648

    型号 J41H/Y/B/W-25/25P    J41Y-25P/R/I  J941H/Y/B/W-25/25P   J941Y-25P/R/I
    公称通径DN PN2.5MPa
    L D D1 D2 b z-фd H D0 WT(Kg)
    15 130 95 65 45 16 4-ф14 218 120 5
    20 150 105 75 55 16 4-ф14 258 140 6.9
    25 160 115 85 65 16 4-ф14 275 160 7.4
    32 180 135 100 78 18 4-ф18 280 180 8.5
    40 200 145 110 85 18 4-ф18 330 200 12.5
    50 230 160 125 100 20 4-ф18 350 240 16
    65 290 180 145 120 22 8-ф18 400 280 25
    80 310 195 160 135 22 8-ф18 355 280 30
    100 350 230 190 160 24 8-ф23 415 320 34.5
    125 400 270 220 188 28 8-ф25 460 360 89
    150 480 300 250 218 30 8-ф25 510 400 98
    200 600 360 310 278 34 12-ф25 710 400 170
    250 730 425 370 332 36 12-ф30 786 450 446
    300 850 485 430 390 40 12-ф30 925 500 654
