产品名称：j941Y-40C DN200智能一体化不锈电动截止阀[ 2023-03-02 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

更多产品点击：截止阀

一、j941Y-40C DN200智能一体化不锈电动截止阀产品介绍

喜乐彩票电动截止阀由智能型电动执行器和截止阀组成。该电动执行器接收控制系统开关信号,带动截止阀阀杆和阀芯上下动作,完成开关控制过程。电动执行器为Z型多回转电动执行器,有户外型,整体型，可使用在各种压力、温度及介质的工况当中,广泛用于公称压力在PN1.6～16MPa,工作温度-29～550℃的环保、石油、化工等行业，智能调节型电动截止阀有户外型,整体型,调节型,防爆型,智能一体化型。执行器带有手动功能,停电时可以手动操作,有反馈信号给控制器,实时显示阀门的开关状态。

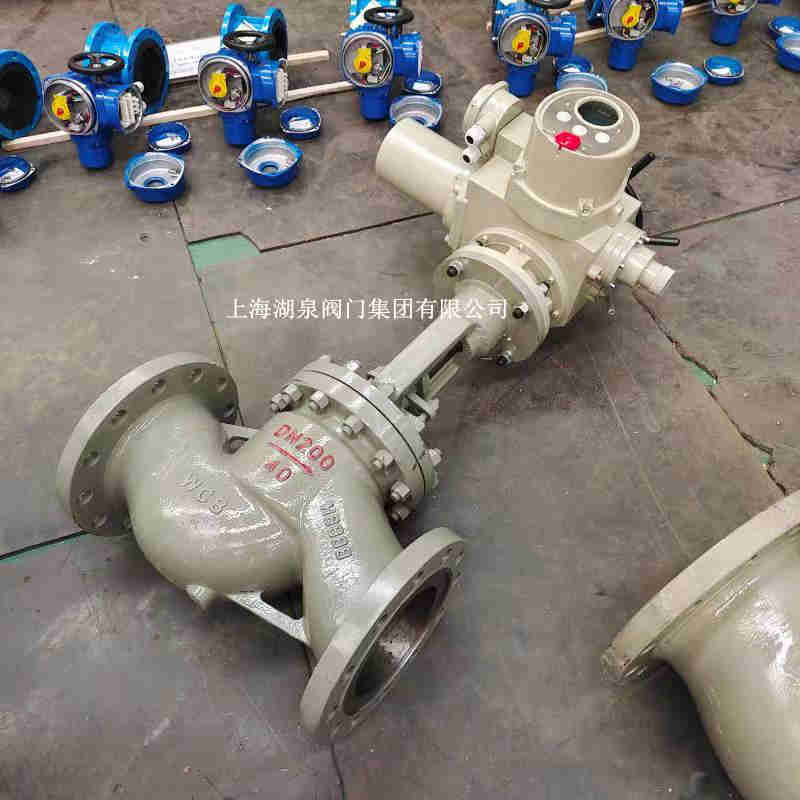

j941Y-40C DN200智能一体化不锈电动截止阀

二、j941Y-40C DN200智能一体化不锈电动截止阀产品特点

1、智能通信,智能控制智能电动执行器利用微机技术和现场通信技术,实现双向通信、PID调节、在线自动标定、自校正与自诊断等多种控制技术要求的功能,有效提高控制水平。
2、机电一体化智能化电动执行机构将伺服放大器与执行机构合为一体,驱动电路应用功能强大的集成模块,结构简单,控制性能好。
3、控制方法有利于解决电机的惯性问题,实现准确定位,提高控制精度,控制精度可达1/250,国产的普通型电动执行器控制精度一般为2.5/100。

三、j941Y-40C DN200智能一体化不锈电动截止阀产品技术参数

产品类型	适用介质	适用温度
J941Y-C型	水、蒸汽、油品	≤425℃
J941Y-I型	水、蒸汽、油品	≤550℃

产品类型 Product classification	零件名称Part name
产品类型 Product classification	阀体阀盖 Body bonnet	阀杆 Valve stem	阀瓣 Disc	密封面 Sealing face	阀杆螺母 Yoke nut	填料 Packing	紧固件 Fastener	手轮 Handwheel
J941Y-C型	25、WCB	铬不锈钢 Cr.Stainless steel	2Cr1325	钴基硬质合金钢 steelY:Co-based carbide alloy steel	铝青铜 Albronze	柔性石墨 Flexible graphite	优质碳钢 High-grade carbon steel	可锻铸铁 Forgeable cast-iron
J941Y-I型	铬钼钢 Cr.Mo steel	铬钼钢 Cr.Mo steel	合金钢 Alloy steel	钴基硬质合金钢 C0-based carbide alloy steel	铝青铜 Albronze	柔性石墨 Flexible graphite	合金钢 Alloy steel	可锻铸铁 Forgeable cast-iron

公称通径 DNNominal diameter	主要外形尺寸和连接尺寸(mm)									重量(kg) Weight
公称通径 DNNominal diameter	L	D	D1	D2	b	f	z-d	H	D0	重量(kg) Weight
J941Y-16C J941Y-16I
10	130	90	60	40	14	2	4-14	198	120	4.7
15	130	95	65	45	16	2	4-14	218	120	5.2
20	150	105	75	55	16	2	4-14	258	140	7.1
25	160	115	85	65	16	2	4-14	275	160	7.4
32	180	135	100	78	18	2	4-18	280	180	8.5
40	200	145	110	85	18	3	4-18	330	200	12.5
50	230	160	125	100	18	3	4-18	350	240	20
65	290	180	145	12	18	3	4-18	400	280	25
80	310	195	160	135	20	3	8-18	355	280	35
100	350	215	180	155	22	3	8-18	415	320	50
125	400	245	210	185	24	3	8-18	460	360	75
150	480	280	240	210	24	3	8-23	510	400	100
200	600	335	295	265	26	3	12-23	710	400	210
250	650	405	355	320	30	3	12-23	786	450	446
300	750	460	410	375	30	3	12-23	925	500	648
