电动截止阀阀门首页 > 产品展示 > 截止阀 > 电动截止阀 >

产品名称：电动截止阀J941H-25 dn100（多少钱）[ 2023-12-05 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

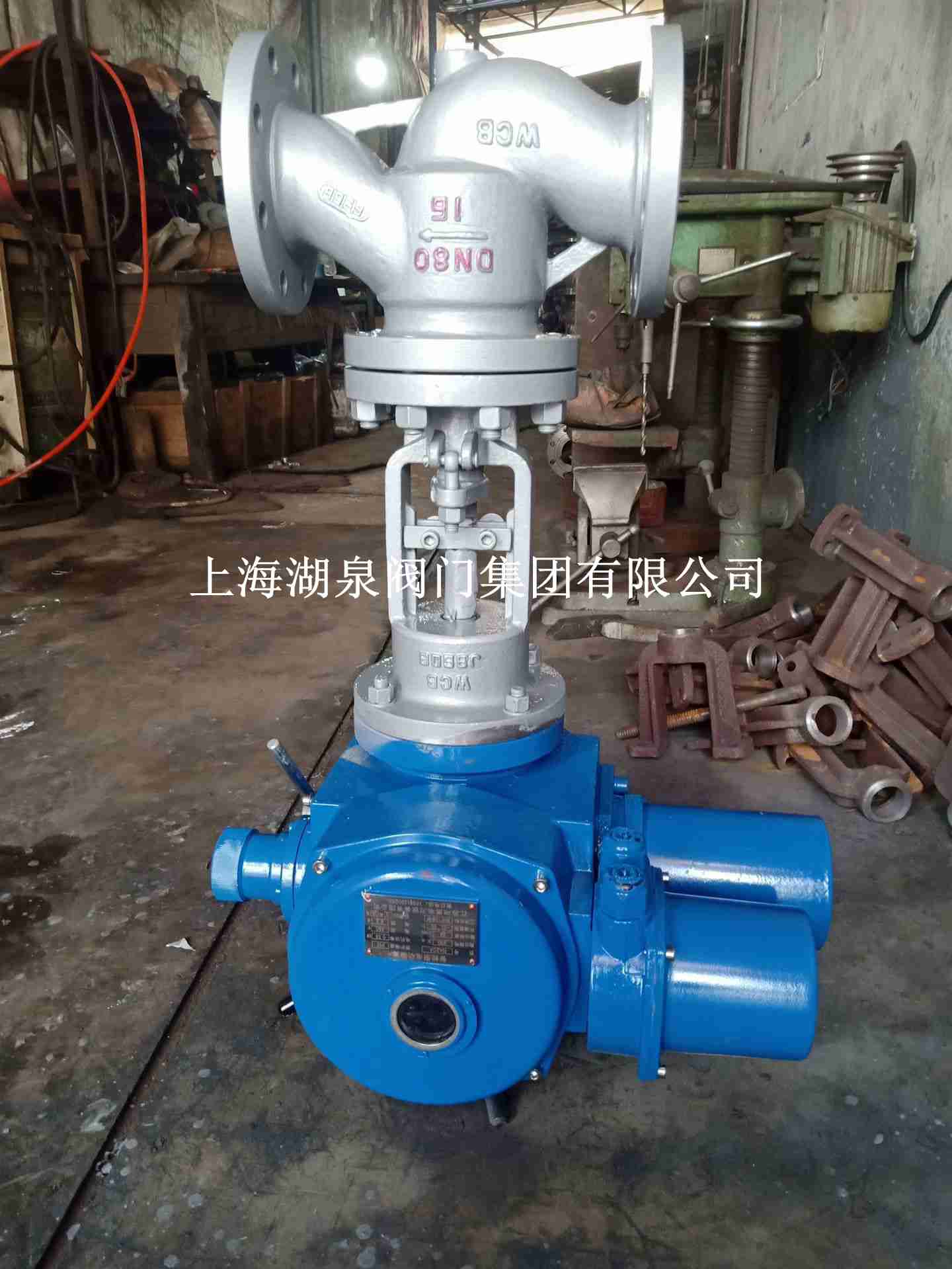

  • 一、电动截止阀J941H-25 dn100（多少钱）介绍

    喜乐彩票 J941H-25电动截止阀采用高品质材料制造，具有耐腐蚀、耐高温、耐压等特点，确保阀门的使用寿命和稳定性。我公司J941H-25电动截止阀适用于公称压力PN1.6～16MPa,工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或...阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
    截止阀厂家

    二、电动截止阀J941H-25 dn100（多少钱）试验压力

    公称压力 1.6 2.5 4.0 6.4 10.0 16.0
    试验压力（MPa） 壳体强度试验 2.4 3.8 6.0 9.6 15 24
    上密封试验 1.8 2.8 4.4 7.0 11 18
    密封试验 1.8 2.8 4.4 7.0 11 18

    三、 电动截止阀J941H-25 dn100（多少钱）应用范围

    设计与制造 GB/T12235
    连接端尺寸 结构长度 GB/T12221
    法兰尺寸 JB/T79
    检验与试验 JB/T9092
    材 料 碳钢 GB/T12229
    不锈钢 GB/T12230
    合金钢 Q/ZB66
    标 志 GB/T12220
    供 货 JB/T7928

    四、电动截止阀J941H-25 dn100（多少钱）适用范围

    产品类型 适用介质 适用温度（℃）
    J41HY-C型
    J941HY-C型    		 水、蒸汽、油品 ≤425℃
    ≤450℃
    J41W-P型
    J941W-P型    		 硝酸类 ≤2000℃
    J41W-R型 醋酸类 ≤200℃
    J41Y-I型
    J941Y-I型    		 水、蒸汽、油品 ≤550℃

    五、电动截止阀J941H-25 dn100（多少钱）零部件材料

    产品类别 零件名称
    阀体 阀盖 阀杆 阀瓣 密封面 阀杆螺母 填料 紧固件 手轮
    J41HY-C型
    J941HY-C型    		 25、WCB 铬不锈钢 2Cr13
    25    		 H：不锈钢
    Y：钴基硬
    质合金刚    		 铝青铜 柔性
    石墨    		 优质碳钢 可锻铸铁
    J41W-P型
    J941W-P型    		 铬镍钛钢 铬镍钛钢 铬镍钛钢 铬镍钛钢 不锈钢
    J41W-R型 铬镍钼钛钢 铬镍钼钛钢 铬镍钼钛钢 铬镍钼钛钢 不锈钢
    J41Y-I型
    J941Y-I型    		 铬钼钢 铬钼钢 钴基硬质
    合金钢    		 钴基硬质合金钢 合金钢

  • 公称压力
    PN(MPa)    		 公称通径
    DN(mm)    		 标准值 参考值
    L D D1 n2 D6 b f f1 Z-φd L1 H 质量(kg)
    1．6 50 230 160 125 100   16 3   4-φ18 590 645 48
    65 290 180 145 120   18 3   4-φ18 590 690 60
    80 310 195 160 135   20 3   8-φ18 590 715 65
    100 350 215 180 155   20 3   8-φ18 590 770 71
    125 400 254 210 185   22 3   8-φ18 590 780 119
    150 480 280 240 210   24 3   8-φ23 590 810 210
    200 600 335 295 265   26 3   12-φ23 810 967 320
    250 622 405 355 320   30 3   12-φ25 810 1143 550
    300 698 460 410 375   30 4   12-φ25 830 1292 785
    2.5 50 230 160 125 100   20 3   4-φ18 590 645 50
    65 290 180 145 120   22 3   8-φ18 590 690 65
    80 310 195 160 135   22 3   8-φ18 590 715 67
    100 350 230 190 160   24 3   8-φ23 590 770 73
    125 400 270 220 188   28 3   8-φ25 590 780 127
    150 480 300 250 218   30 3   8-φ25 810 810 215
    200 600 360 310 278   34 3   12-φ25 810 967 322
    250 622 425 370 332   36 3   12-φ30 830 1143 585
    300 698 485 430 390   40 4   16-φ30 830 1292 795
    4．0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61
    65 290 180 145 120 110 22 3 4 8-φ18 590 690 75
    80 310 195 160 135 121 22 3 4 8-φ18 590 715 84
    100 350 230 190 160 150 24 3 4．5 8-φ23 590 770 101
    125 400 270 220 188 176 28 3 4．5 8-φ25 810 782 207
    150 480 300 250 218 204 30 3 4．5 8-φ25 810 875 226
    200 600 375 320 282 260 38 3 4．5 12-φ30 810 1160 399
    6．4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64
    65 340 200 160 130 110 28 3 4 8-φ23 590 750 77
    80 380 210 170 140 121 30 3 4 8-φ23 590 785 86
    100 430 250 200 168 150 32 3 4．5 8-φ25 810 837 171
    125 500 295 240 202 176 36 3 4．5 8-φ30 810 1031 243
    150 550 340 280 240 204 38 3 4．5 8-φ34 830 1066 296
    200 650 405 345 300 260 44 3 4．5 12-φ34 830 1213 420
    10．0 50 300 195 145 112 88 28 3 4 4-φ25 590 714 81
    65 340 220 170 138 110 32 3 4 8-φ25 590 734 102
    80 380 230 180 148 121 34 3 4 8-φ30 810 847 175
    100 430 265 210 172 150 38 3 4．5 8-φ30 810 950 194
    125 500 310 250 210 176 42 3 4．5 8-φ34 830 1141 285
    150 550 350 290 250 204 46 3 4．5 12-φ34 830 1240 450
    200 650 430 360 312 260 54 3 4．5 12-φ4l 830 1425 850
    16．0 50 300 215 165 132 88 36 3 4 8-φ25 590 562 92
    65 340 245 190 152 110 44 3 4 8-φ30 810 743 165
    80 380 260 205 168 121 46 3 4 8-φ30 830 820 216
    100 430 300 240 200 150 48 3 4．5 8-φ34 830 935 238
