产品名称：电动球阀厂家价格Q941H-16c DN65[ 2022-08-24 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、电动球阀厂家价格Q941H-16c DN65产品介绍

喜乐彩票Q941F电动球阀厂家采用一体化结构,有输入4-20mADC电流信号或1-5VDC及单相电源即可控件工作,法兰球阀具有功用强、体积小、功能牢靠、配套简单、流转才能大、电动球阀特别合适用于食品. 以DC24V、AC220V或AC380V电源电压作动力，装配上电动执行器组成,依靠电源驱动来操作阀门的启闭与介质大小的调节,根据密封结构可分为软密封和金属硬密封,以适用于不同的工况及介质当中。

二、电动球阀厂家价格Q941H-16 c DN65产品特点

1、安装简便，它可以任意方向安装于管道中的任意部位。
2、精小型电动执行器有多种电源可供选择，更有防爆电装。
3、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
4、直连方式，电动执行机构内置伺服系统，无须另配伺服放大器。
5、球阀和电动执行机构之间无支架连接，一体化的外型结构紧凑，减少设备空间。
6、密封材料为聚四氟乙烯等，具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。

三、电动球阀厂家价格Q941H-16 c DN65产品技术参数

公称通径(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系数Kv	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
公称压力(MPa)	PN1.6、2.5、4.0、6.4、10.0MPa
泄漏量	软密封：零泄漏；硬密封：≤额定流量的10-5
阀体形式	两段式阀体(浮动球体)											两段式阀体(固定球体)
阀芯形式	"O"型球形阀芯
密封填料	聚四氟乙烯(PTFE)、金属石墨缠绕垫片
连接形式	法兰、焊接、螺纹
流量特性	快开特性
可调范围	DN15-65							DN80-300
	250:1							350:1
基本误差	±1%
死区	≤1%
回差	≤1%
适用温度	密封面
	PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、硬密封≤450℃

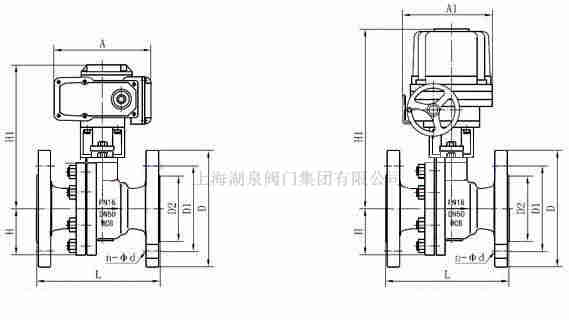

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	44.5	49	55	65	65	75	90	95	115	127	140	172.5	310	350
H1	根据所配执行机构而定
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
A、A1	根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
