产品名称：q941f-16c,DN150电动球阀[ 2023-08-16 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、q941f-16c,DN150电动球阀产品介绍

    喜乐彩票型号 Q941F-16C 电动球阀与执行机构的连接采用直连方式,电动执行机构无须配伺服放大器,电源即可控制运转，该产品是球阀与电动执行器通过机械的连...被广泛的应用在石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等行业，采用角行程电动执行器(DSR、PSQ、HQ、DZW)及球阀阀体组成。采用一体化结构,有输入控制信号(4～20mA DC或1～5V DC)及单相电源即可控制运转,是衬氟球阀的延伸产品,为各种强腐蚀性介质的启闭控制而设计,专业生产电动球阀电动阀,全国成熟案例可供考察,货源充足电动球阀电动阀多年经验,电动球阀电动阀,一站式解决方案,性能稳定。

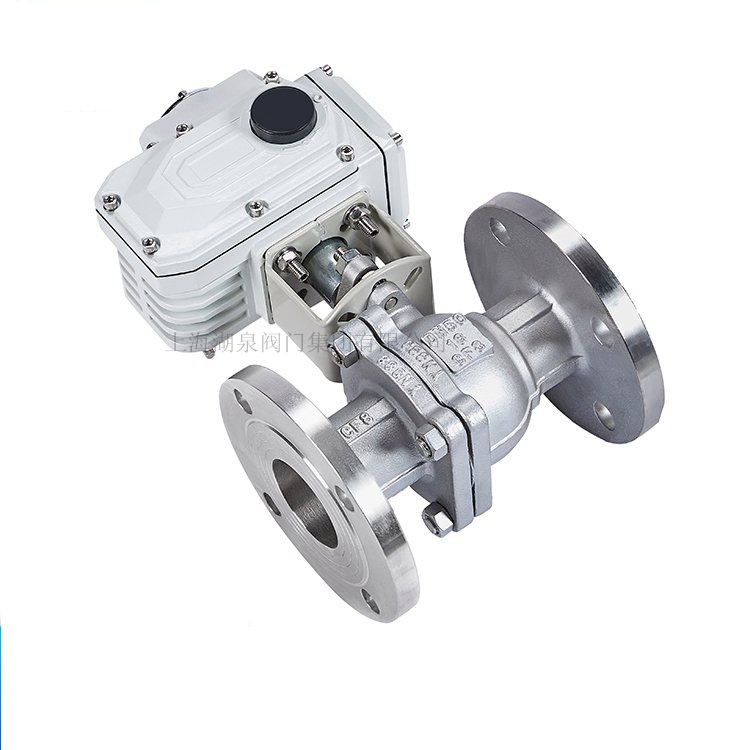

    电动球阀

    二、q941f-16c,DN150电动球阀产品技术参数

    型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
    Q941F-16C 16 1.6 ≤ 180 水、气、油
    Q941F-25C 25 2.5
    Q941F-40C 40 4.0
    Q941Y-16C 16 1.6 ≤ 425 水、气、油含颗粒介质
    Q941Y-25C 25 2.5
    Q941Y-40C 40 4.0
    Q941F-16P 16 1.6 ≤ 180 硝酸类
    Q941F-25P 25 2.5
    Q941F-40P 40 4.0
    Q941Y-16P 16 1.6 ≤ 450 水、气、油含颗粒介质
    Q941Y-25P 25 2.5
    Q941Y-40P 40 4.0
    Q941F-16R 16 1.6 ≤ 180 硝酸类
    Q941F-25R 25 2.5
    Q941F-40R 40 4.0
    Q941Y-16R 16 1.6 ≤ 450 水、气、油含颗粒介质
    Q941Y-25R 25 2.5
    Q941Y-40R 40 4.0
    Q941F-16I 16 1.6 -29~150 水、蒸汽、气体、油品等

  • Q941F、Q941Y 型（PN16）型法兰连接浮动硬密封电动球阀外形及结构尺寸（mm）
    DN L D H H1 L0 重量 / kg
    15 130 95 340 39 120 25
    20 130 105 353 43 120 26
    25 140 115 353 48 120 27
    32 165 135 378 58 120 28
    40 165 145 378 62.5 120 30
    50 200 160 405 76 418 37
    65 220 180 435 86 418 42
    80 250 195 450 100 418 51
    100 280 215 570 131 418 90
    125 320 245 592 148 418 125
    150 360 280 623 173 585 178
    200 457 335 689 219 585 243
    250 533 405 765 260 585 380
    300 610 460 885 305 585 535
