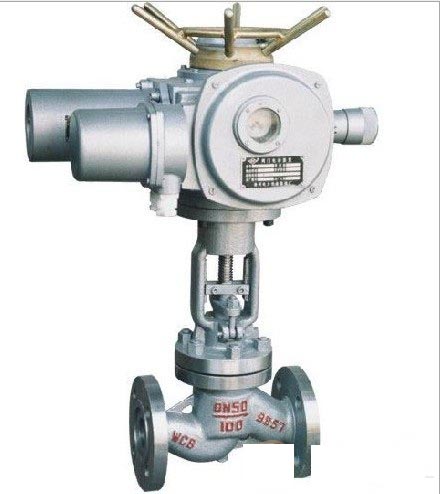

产品名称：电动不锈钢软密封闸阀Z941H-16c dn200[ 2023-03-20 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、电动不锈钢软密封闸阀Z941H-16c dn200产品介绍
喜乐彩票电动闸阀,质保一年,价格有优势,服务有态度,售后有支持,10多年行业品牌值得信赖.已通过 TS, ISO9001, 欢迎来电咨询!电动软密封闸阀采用上装式结构,可根据用户的要求配装各种电动执行机构,实现远距离控制及自动控制。除具有弹性座封闸阀的优点之外,还具有灵敏、可靠、安装方便...电动软密封闸阀 [1] 广泛应用于煤化工、石油化工、橡胶、造纸、制药等管道中作介质的分流合流或流向切换装置。

二、电动不锈钢软密封闸阀Z941H-16c dn200特点
1、闸板做整体包胶
使用高品质的橡胶对软密封闸阀的闸板做紧密的整体包裹，提高了密封性能且不易脱落。
2、阀体不易生锈、耐腐蚀
使用粉体环氧树脂涂装软密封闸阀的阀体，能使阀体有效抗氧化，不易生锈，还可以防止阀体遭受腐蚀。在污水处理系统中会经常用到软密封闸阀。
3、阀座采用平底设计
传统闸阀的阀座底部通常会有一个凹槽，在管道内介质流经阀门时，介质中含有的杂质和颗粒物，会在这个底部凹槽中沉淀淤积，进而使阀门无法紧密关闭，发生泄漏，引起事故。软密封闸阀的阀座底部采用平底设计，没有凹槽，管道中介质流经后，不会有杂质颗粒淤积现象发生，阀门的密封性能得到保障，避免泄漏发生。
4、精密铸造的阀体
软密封闸阀的阀体采用精密铸造，尺寸精确无误，阀体内部不需要再做任何的精加工，阀体的密封性有保证。
5、球铁材质阀体，重量轻
软密封闸阀使用球墨铸铁作为阀体材质，阀门的整体重量比传统的闸阀要轻20%-30%，更轻巧的重量使软密封闸阀更方便安装维修。
6、阀体内部不易被腐蚀
软密封闸阀阀体内部使用无毒性环氧树脂涂装，闸板由橡胶完全包裹，能有效避免阀体内部被管道中介质腐蚀。
7. 三“O”型密封圈密封设计三“O”型密封圈密封设计的阀杆，使得软密封闸阀在关闭时的摩擦阻力大大减小，密封性能可靠，不再有漏水情况发生；独特的设计结构也使“O”型密封圈可以带压更换，免维护。

三、电动不锈钢软密封闸阀Z941H-16c dn200主要参数
1、阀体材质，应以铸铁，铸钢，不锈钢，316L为主，并注明牌号及铸铁实际的物理化学检测数据。
2、阀杆材质，力求不锈钢阀杆(2CR13)，大口径阀门也应是不锈钢嵌包的阀杆。
3、螺母材质，采用铸铝黄铜或铸铝青铜，且硬度与强度均大于阀杆。
4、阀杆衬套材质，其硬度与强度均应不大于阀杆，且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀。
5、密封面的材质
①软密封闸阀类别不一，密封方式及材质要求不一；
②普通楔式闸阀，铜环的材质、固定方式、研磨方式均应说明；
③软密封闸阀，阀板衬胶材料的物理化学及卫生检测数据；
公称通径：DN50mm～DN300mm（NPS2～12）；
公称压力：PN10MPa～16MPa；
使用温度范围：-29℃-300℃。

主要外形尺寸

Z41X-10 型明杆

DN	L	D	D₀	D₁	b	f	喜乐彩票 z×Φd
50	178	165	125	99	20	3	喜乐彩票 4×Φ19
65	190	185	145	118	20	3	4×Φ19
80	203	200	160	132	22	3	8×Φ19
100	229	220	160	132	22	3	8×Φ19
125	254	250	210	184	26	3	8×Φ19
150	267	285	240	211	26	3	喜乐彩票 8×Φ23
200	229	340	295	266	26	3	8×Φ23
250	330	395	350	319	28	4	喜乐彩票 12×Φ23
300	356	445	400	370	28	4	喜乐彩票 12×Φ23
350	381	505	460	429	30	4	喜乐彩票 16×Φ23
400	406	565	515	480	32	4	16×Φ28
450	432	615	565	530	32	4	20×Φ28
500	457	670	620	582	34	4	喜乐彩票 20×Φ28
600	508	780	725	682	36	5	喜乐彩票 20×Φ31

Z41X-16Q 型明杆

DN	L	D	D₀	D₁	b	f	z×Φd
50	178	165	125	99	19	3	喜乐彩票 4×Φ19
65	190	185	145	118	19	3	喜乐彩票 4×Φ19
80	203	200	160	132	19	3	喜乐彩票 8×Φ19
100	229	220	180	156	19	3	8×Φ19
125	254	250	210	184	19	3	喜乐彩票 8×Φ19
150	267	285	240	211	19	3	8×Φ23
200	229	340	295	266	20	3	喜乐彩票 12×Φ23
250	330	405	355	319	22	3	12×Φ28
300	356	460	410	370	24.5	4	12×Φ28
350	381	520	470	429	喜乐彩票 26.5	4	喜乐彩票 16×Φ28
400	406	580	525	480	28	4	喜乐彩票 16×Φ31
450	432	640	585	548	30	4	喜乐彩票 20×Φ31
500	457	715	650	609	31.5	4	喜乐彩票 20×Φ34
600	508	840	770	720	36	5	20×Φ37
