产品名称:300mm型电动浆液闸阀[ 2023-09-19 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片

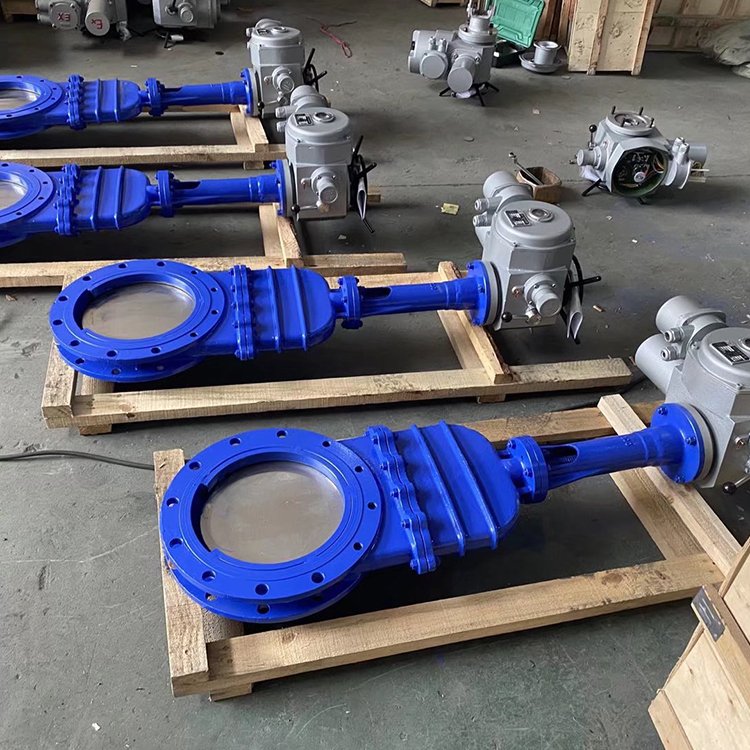

  • 一、300mm型电动浆液闸阀产品介绍

    喜乐彩票PZ973H、PZ973F、PZ973Y 电动刀型闸阀/刀闸阀:电动驱动、对夹式连接、明杆平行式刚性单闸板,阀座密封面为硬质合金与聚四氟乙烯,公称压力 PN10~16,阀体材料为碳素钢(PZ973H-10C~16C)、不锈钢(PZ973F-10P~16P PZ973Y-10P~16P),具有排渣功能的的闸阀。耐腐性能大大提高,可有效的防止由于闸板腐蚀引起的密封泄漏。配有多回转式电动装置,使阀板作上下直线运动,实现远程控制阀门的打开或关闭。通径范围:DN50~DN800,使用温度:≤ 100℃,该产品应用于污水、造纸、化工、煤炭、制糖等领域,特别适合于造纸行业在管道上作调节与节流使用。

    闸阀

    二、300mm型电动浆液闸阀产品主要性能参数

    型号
    PN
    工作压力 / MPa
    适用温度 / ℃
    适用介质
    PZ973H-10C
    10~16
    1.0~1.6
    ≤ 100
    纸浆、污水、煤浆、灰渣水泥混合物
    PZ973H-16C
    PZ973F-10P
    PZ973F-16P
    PZ973Y-10P
    PZ973Y-16P

    三、300mm型电动浆液闸阀产品主要零部件材料

    型号
    材料
    阀体
    阀杆
    密封面
    填料

    PZ973H-10C
    WCB
    2Cr13
    硬质合金、聚四氟乙烯
    V型聚四氟乙烯、柔性石墨环
    PZ973H-16C
    PZ973F-10P
    ZG1Cr18Ni9Ti
    1Cr18Ni9Ti
    PZ973F-16P
    PZ973Y-10P
    CF8 (304)
    0Cr18Ni9 (304)
    PZ973Y-16P

  • PZ973H、PZ973F、PZ973Y (PN10) 型电动刀型闸阀(刀闸阀)外形及结构尺寸 (mm)

    DN
    L
    D
    D1
    D2
    H
    z×M
    D0
    50
    43
    160
    125
    100
    285
    4×M16
    180
    65
    46
    180
    145
    120
    298
    4×M16
    180
    80
    46
    195
    160
    135
    315
    4×M16
    220
    100
    52
    215
    180
    155
    365
    8×M16
    220
    125
    56
    245
    210
    185
    400
    8×M16
    230
    150
    56
    280
    240
    210
    475
    8×M20
    280
    200
    60
    335
    295
    365
    540
    8×M20
    360
    250
    68
    390
    350
    320
    630
    12×M20
    360
    300
    78
    440
    400
    368
    780
    12×M20
    400
    350
    78
    500
    460
    428
    885
    16×M20
    400
    400
    102
    565
    515
    482
    990
    16×M22
    400
    450
    114
    615
    565
    532
    1100
    20×M22
    530
    500
    127
    670
    620
    585
    1200
    20×M22
    530
    600
    154
    780
    725
    685
    1450
    20×M27
    600
    800
    190
    1010
    950
    898
    2000
    24×M30
    680

    PZ973H、PZ973F、PZ973Y (PN16) 型电动刀型闸阀(刀闸阀)外形及结构尺寸 (mm)

    DN
    L
    D
    D1
    D2
    H
    z×M
    D0
    50
    43
    160
    125
    99
    285
    4×M16
    180
    65
    46
    185
    145
    120
    295
    4×M16
    180
    80
    46
    200
    160
    135
    315
    8×M16
    220
    100
    52
    220
    180
    155
    365
    8×M16
    220
    125
    56
    250
    210
    185
    400
    8×M16
    230
    150
    56
    285
    240
    210
    475
    8×M20
    280
    200
    60
    340
    295
    265
    540
    12×M20
    360
    250
    68
    405
    355
    310
    630
    12×M22
    360
    300
    78
    460
    410
    375
    780
    12×M22
    400
    350
    78
    520
    470
    435
    885
    16×M22
    400
    400
    102
    580
    525
    485
    990
    16×M27
    400
    450
    114
    640
    585
    545
    1100
    20×M27
    530
    500
    127
    715
    650
    609
    1200
    20×M30
    530
    600
    154
    840
    770
    720
    1450
    20×M36
    600
    800
    190
    1025
    950
    898
    2000
    24×M36
    680
