产品名称：电动配水闸阀PZ-800技术参数规格说明书[ 2024-05-15 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、电动配水闸阀PZ-800产品介绍

    喜乐彩票PZI手动配水闸阀是在PZ型的基础上进行的改进设计，PZI手动配水闸阀具有重量轻、结构简单、操作方便、密封性能好等优点，可供矿山井下水泵房各吸水井配水之用。
    电动配水闸阀PZ-800技术参数规格说明书

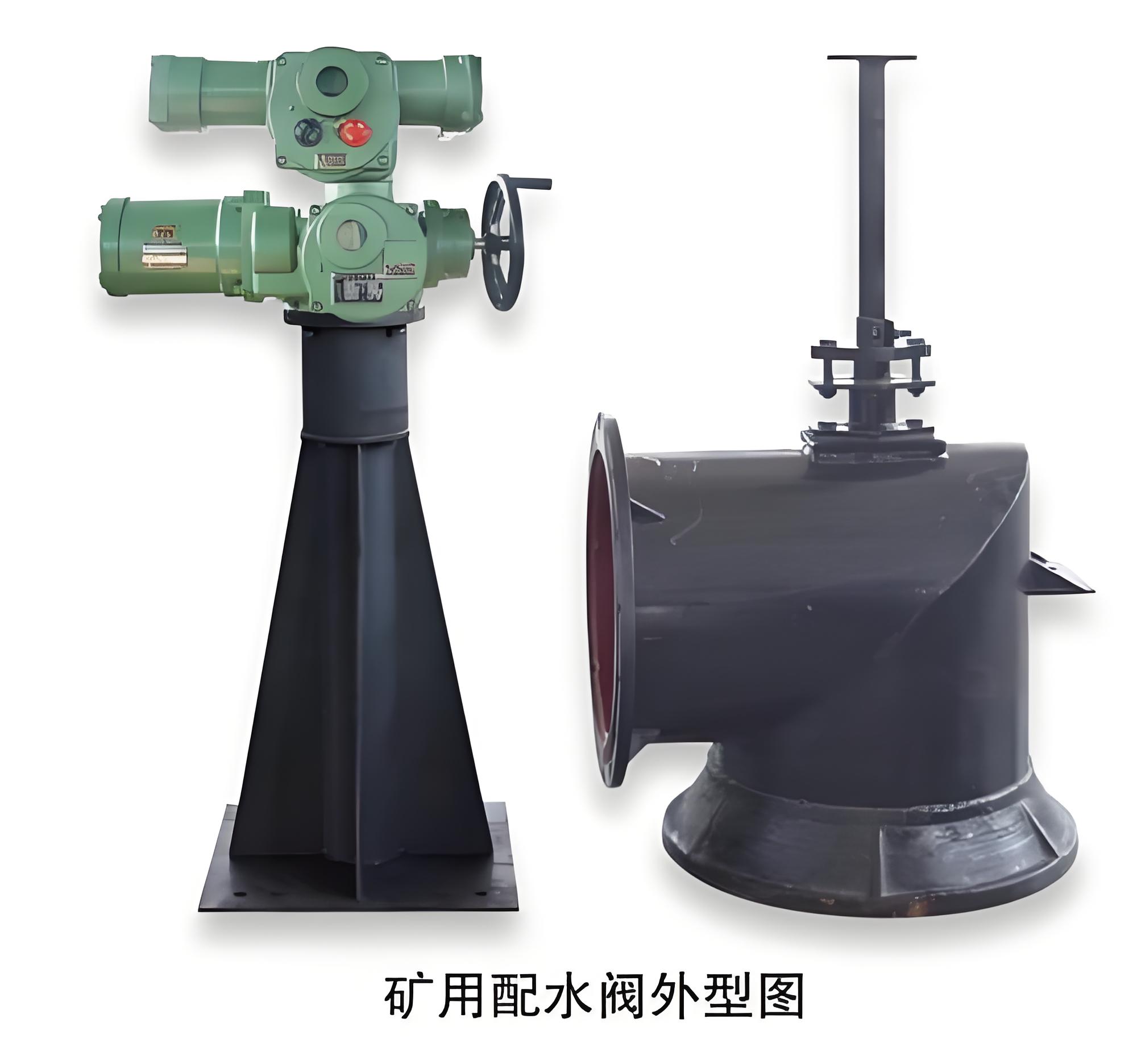

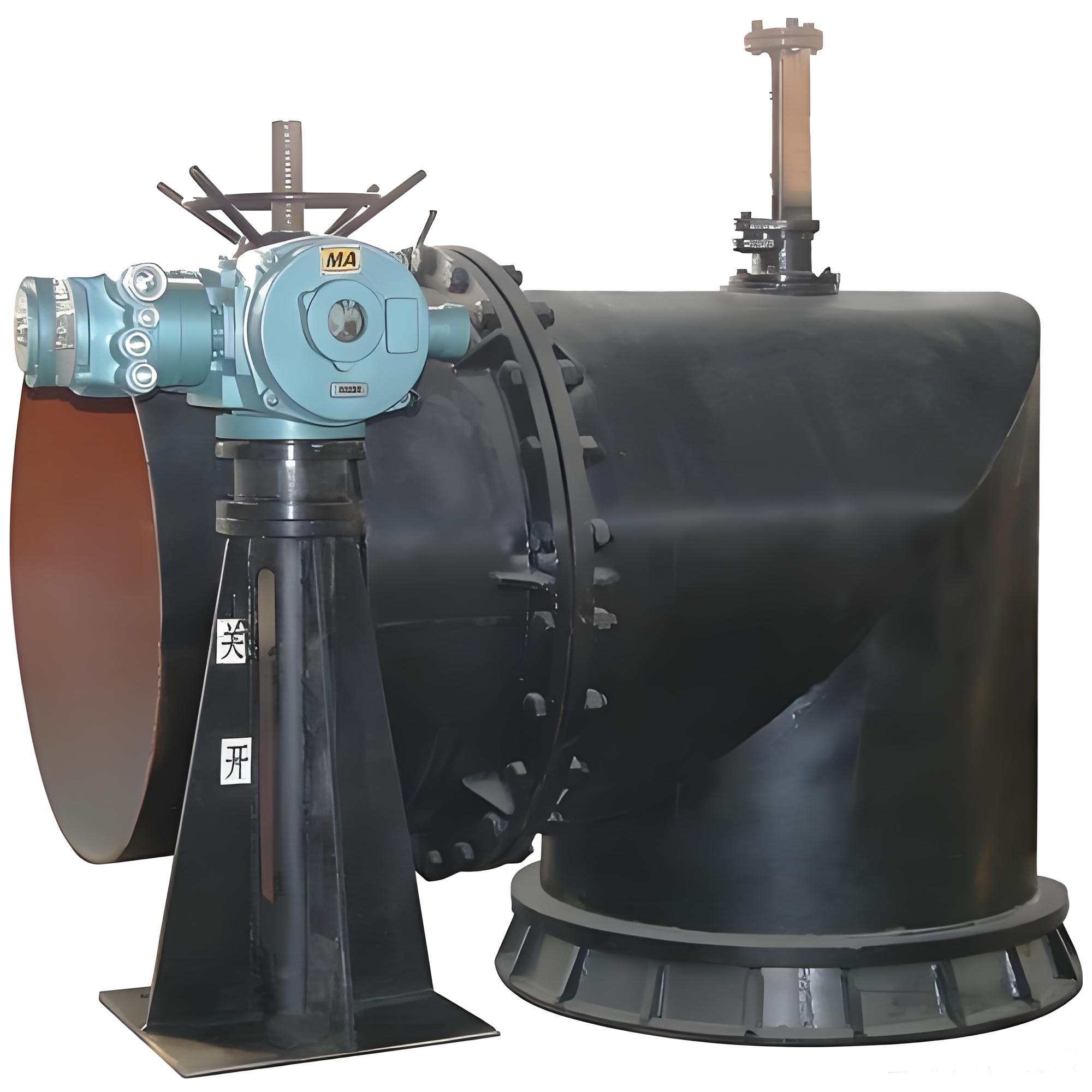

    二、电动配水闸阀PZ-800结构说明

    1、配水闸阀由操纵台、连接杆、阀杆、闸阀、短管等部件组成。

    2、PZII型用电动装置作为动力源带动丝杆升降。可实现远程控制，方便、快捷。

    3、闸阀由阀体和阀舌构成。

    （1）阀体为焊接体，下部装有一锥形密封环，与阀舌共同构成密封部分。

    （2）阀舌由铸铁与橡胶棒构成，通过带环螺钉组伯与阀杆绞接，以保证阀的密封性能。

    短管用于埋入配水井井壁，为焊接件。

    连接杆的长度由配水井底板至泵房板的高度差来确定，分为5米、4.5米十圣、4米、3.5米、四种规格。用户也可按实际安装高度确定连接杆的长度，

    按需定制。

    三、电动配水闸阀PZ-800技术参数

    型   号 PZI-400 PZI-500 PZI-600 PZI-800 PZI-1000
    公称直径（毫米） 400 500 600 800 1000
    介  质 水
    介质温度 常     温
    操作行程（毫米） 216 216 290 290 314
    压力（公斤力/厘米2） 工作压力 1
    试验压力 2.5
    操纵方式 手动操作
    制造工艺 铸造/焊接
    重量（公斤） 带法兰短管 370 450 637 851 1431
    不带法兰短管 289 345 494 656 1122
    　备注 PZ1-800、PZ1-1000、PZ1-1200为直角钢板焊接铸造组合形式


  • 通径/DN Dg D D1 D2 D3 D4 d φ H1 H2 h1 h2 h3 h4 a1 a2 b1 b2 C C1 C2 n×d 2×d1 n×d2 u×d3
    PZI-400 400 540 495 535 85 120 35 500 750 988 250 462 723 1250 300 300 400 400 410 190 70 419 215 417 1623
    PZI-500 500 640 600 640 85 120 35 600 750 988 300 512 673 1250 300 300 400 400 470 230 70 419 215 417 1623
    PZI-600 600 760 705 755 100 136 42 600 750 1065 350 602 968 1250 300 300 400 400 520 360 80 419 219 617 2025
    PZI-800 800 960 920 975 100 135 42 600 750 1065 450 702 868 1250 300 300 400 400 625 360 80 419 219 617 2430
    PZI-1000 1000 1160 1120 1175 115 160 50 700 900 1265 550 842 1119 1500 400 400 500 500 720 450 100 419 219 622 2830

    φ1200型技术参数

    型号 操纵台 闸阀 短管 操作
    行程    		 质量(Kg)
    B B1 D2 d1 D1 H H1 B2 B3 B4 B5 d2 D3 H2 H3 D L1 带短管 无短管
    PZ2-1200 500 400 250 22 700 900 1296 780 652 40 120 23 1375 1080 1106 1200 650 396 1446 1221

    采用说明

    1、水泵房底板标高和水仓（或配水巷）入口标高之高差H与连接杆长度h值，本设计考虑四种情况，如下表所示：(单位：毫米)

    H 5000 4500 4000 3500
    h PZI 400 3765 3265 2765 2265
    500
    PZI 600 3497 2997 2497 1997
    800
    PZI 1000 3100 2600 2100 1600
    PZ1 1200 3040 2540 2040 1540

    各采用和使用单位，根据实际情况选用，如订货时能提出h值，则按订货单位要求加工，否则连接杆长度按H=5000时供货，连接杆的一端的法兰根据实际需要的h值在现场焊接.
