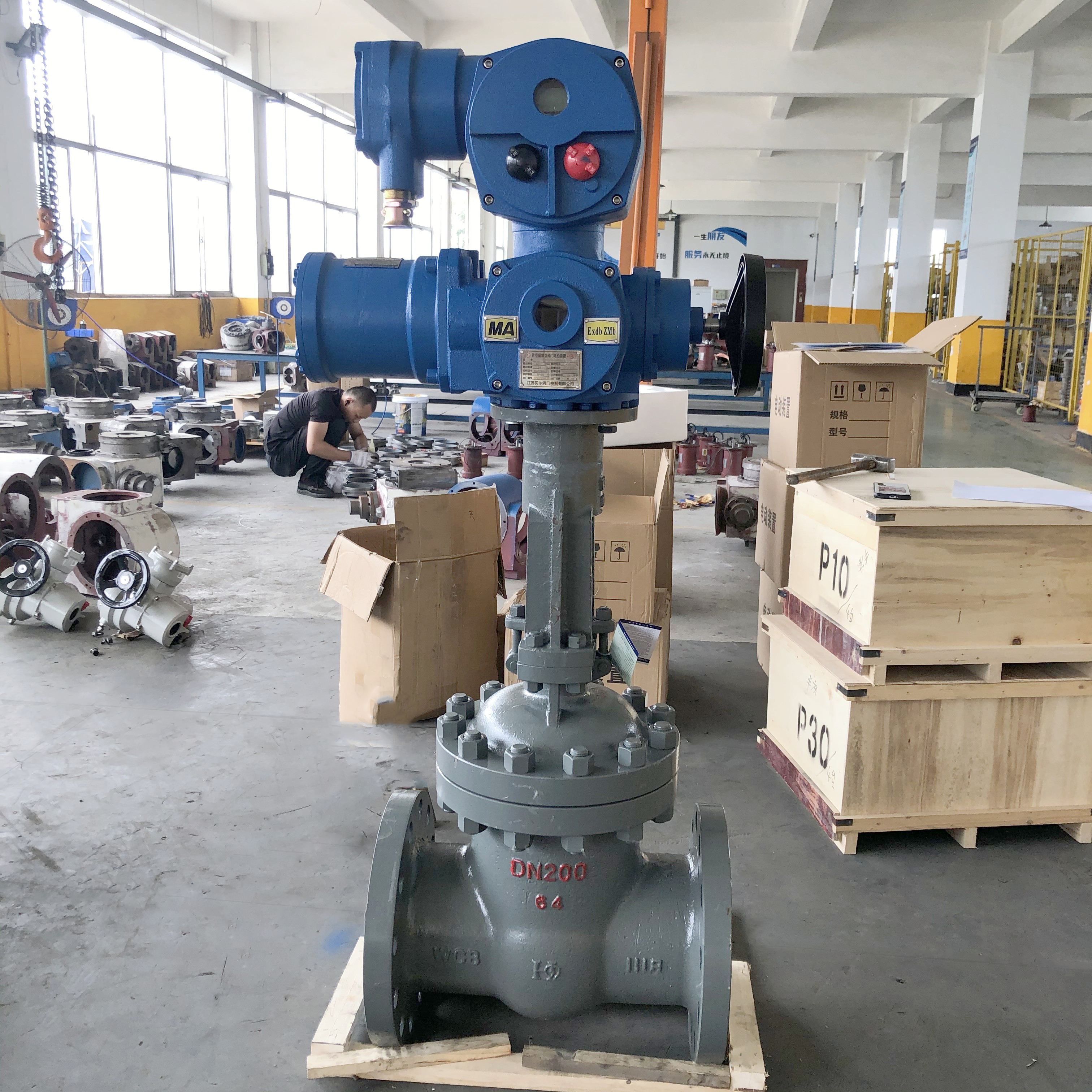

产品名称：电动闸阀z941H一25c/250生产厂家[ 2024-05-22 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、电动闸阀z941H一25c/250生产厂家介绍

    喜乐彩票电动闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。该 产品结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小密封面采用不锈钢和硬质合金，使用寿命长，采用柔性石墨填料、密封，操作轻便灵活，驱动方式为手动、气动、电动、齿轮传动结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式 是一家专业阀门销售及技术服务于一体的企业,本公司库存量大,产品规格种类齐全.一种常用的工业阀门,广泛应用于流体控制领域。它的主要作用是调节流体的流动方向和流量,具有开启迅速、密封性好、耐高温、耐腐蚀等特点。

    二、电动闸阀z941H一25c/250生产厂家性能规范

    型号 公称压力
    (MPa)    		 实验压力 工作温度(℃) 适用介质
    强度水（MPa） 密封（水）空气（MPa） 低压密封空气（MPa）
    Z941H-16C
    Z941W-16P(R)    		 1.6 2.4 1.8 0.6 ≤425 硝酸类
    Z941W-25P(R) 2.5 3.8 2.8 0.6 ≤200 醋酸类
    Z941W-40P(R) 4.0 6.0 4.4 0.6 ≤200 硝酸类
    Z941W-64P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸类

    三、电动闸阀z941H一25c/250生产厂家主要零部件材质

    阀体/阀盖 ZGICr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 WCB
    件名称 ZGICr18Ni9Tit系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12M02Ti系列 ZG00Cr17Ni14M02系列 WCB系列
    闸板 ZGICr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02 1Cr13
    阀杆 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12M02Ti 00Cr17Ni14M02 1Cr13
    填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织 石墨
    垫片 304L＋PTFE 304L＋PTFE 316＋PTFE 316L＋PTFE 石墨
    压盖 ZGICr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12M02Ti ZG00Cr17Ni14M02系列 WCB
    填料压环 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12M02Ti 00Cr17Ni14M02 1Cr13
    螺栓 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
    螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45




  • 1.6MPa主要连接尺寸
    尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
    L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800
    H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599
    W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720

    2.5MPa主要连接尺寸
    尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
    L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800
    H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599
    W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720

    4.0MPa主要连接尺寸
    尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
    L mm 130 150 160 180 200 250 280 310 350 400 450 550 650 750 850 950
    H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780
    W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600

    6.4MPa主要连接尺寸
    尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
    L mm 170 190 210 230 240 250 280 320 350 400 450 550 650 750 850 950
    H mm 175 180 210 230 350 359 373 435 500 614 674 818 970 1145 1280 1450
    W mm 120 120 140 160 200 240 280 320 360 400 400 450 560 640 800 800

    10.0MPa主要连接尺寸
    尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250
    L mm 170 190 210 230 240 250 280 310 350 400 450 550 650
    H mm 175 180 210 230 350 359 373 435 500 614 674 818 970
    W mm 120 120 160 180 240 280 320 360 400 450 560 640 720

    16.0MPa主要连接尺寸
    尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200
    L mm 170 190 210 230 240 300 340 390 450 525 600 750
    H mm 175 180 210 230 350 359 373 435 500 614 674 818
    W mm 120 120 140 160 200 240 280 320 360 400 400 450
