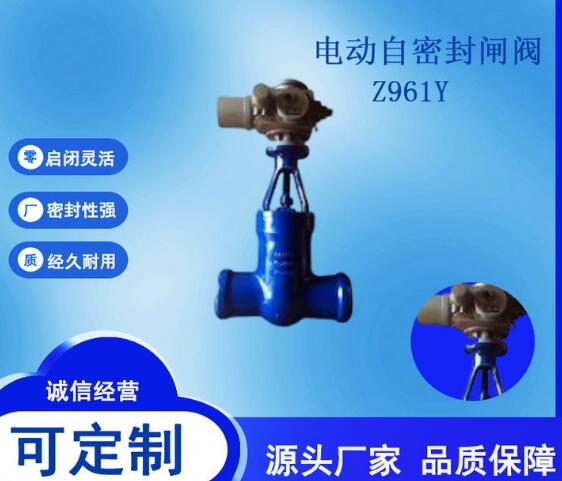

产品名称： DN300电动闸阀Z961Y一体化阀门电动装置[ 2024-08-06 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、DN300电动闸阀Z961Y 一体化阀门电动装置介绍

    喜乐彩票高温高压电动闸阀应用范围：磅级电站闸阀适用于Class1500～3500Lb、工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上切断或接通介质。适用介质为：水、油品、导热油、蒸汽等。闸板与阀座密封面采用司太立-stellite钴基硬质合堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好。动焊接闸阀是由闸阀阀体配用多回转式电动执行器,使阀板作上下直线运动,实现远程控制阀位开关,方便快捷。Z961Y电站闸阀主要是作为水、蒸汽管路上的启闭装置，用于切断或接通管路中的介质。使用时应全开或是全闭，不能作调节阀使用。电站闸阀工作原理：按顺时针转动手轮或阀杆螺母，阀杆带动闸板下行，使密封面吻合，切通道，即为关闭；反之则为开启。

    二、DN300电动闸阀Z961Y-16C 产品技术说明

    产品型号

    试验压力(MPa)

    工作压力(MPa)

    喜乐彩票 工作温度(℃)

    适用介质

    喜乐彩票 强度试验

    密封试验/上密封实验

    Z960Y-250

    25

    37.5

    喜乐彩票 27.5

    -

    喜乐彩票 ≤425

    喜乐彩票 水、蒸汽

    喜乐彩票 Z960Y-320

    32

    48.0

    36.0

    -

    ≤425

    Z960Y-P54100

    -

    喜乐彩票 30.0

    喜乐彩票 22.0

    喜乐彩票 P5410

    喜乐彩票 ≤540

    蒸汽

    Z960Y-P54170

    -

    喜乐彩票 48.0

    36.0

    喜乐彩票 P5417

    ≤540

    三、DN300电动闸阀Z961Y-16C产品零部件

    零件名称

    材料牌号Material designation

    阀体

    WCB

    WC6

    WC9

    阀板

    WCB

    WC6

    WC9

    阀盖

    25

    喜乐彩票 12Cr1Mo1VA

    阀杆

    1Cr17Ni2

    喜乐彩票 20Cr1Mo1VA

    阀座

    25

    12Cr1Mo1VA

    密封环

    S软钢(增强柔性石墨)

    S软钢

    F软钢

    填料

    增强柔性石墨

    支架

    WCB

    喜乐彩票 WCB或WC6

    喜乐彩票 阀杆螺母

    45(ZCuZn25A16Fe3Mn3)

    四开环

    1Cr13

    20Cr1MoVA

    喜乐彩票
