产品名称：电动蝶阀d971x-16 dn100(对夹式软密封)[ 2023-10-07 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

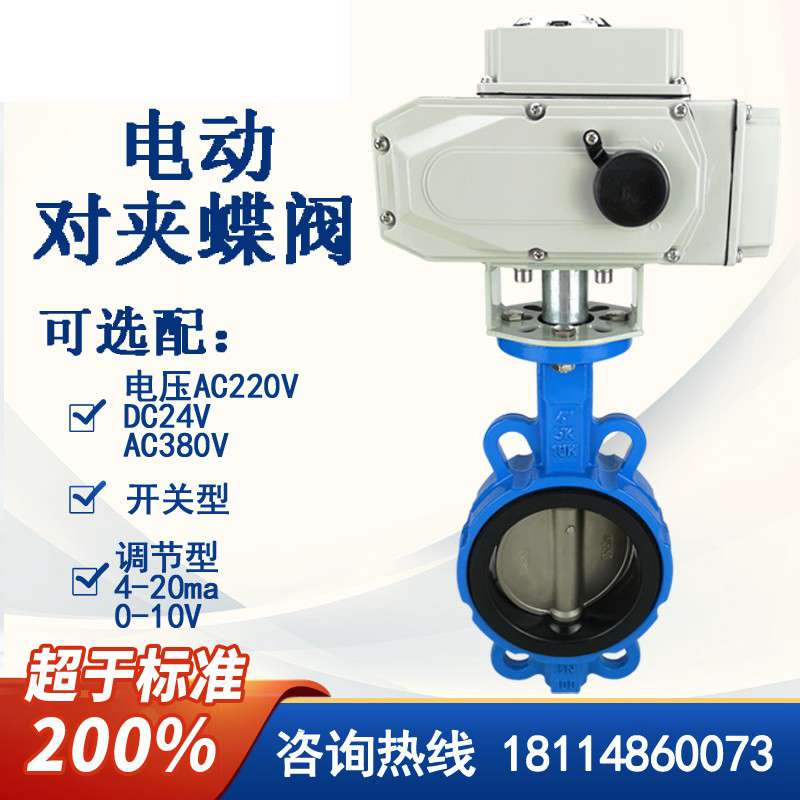

一、电动蝶阀d971x-16 dn100(对夹式软密封)介绍

上海湖泉阀门集团D971X-16电动蝶阀由开关型电动执行器和对夹蝶阀组成,电动执行器控制电压AC220V、DC24V、AC380V,开关型、无源触点型、开度信号型、智能调节型,是采用一体化结构,接入220VAC电源即可控制运转,也可加入控制模块,输入控制信号(4-20mADC或1-5VDC)进行调节控制。电动蝶阀具有功能强,体积小,轻便宜人,性能可靠,配套简...在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。用三元乙丙密封圈，光洁度好，柔韧性强，增强了阀板与阀座的密封性。接受电动执行器的电流信号或电压信号的输入，可实现对工艺管路中流体介质的比例调节或二位开关控制，从而达到对流体介质的流量液位等参数的自动化控制。

二、电动蝶阀d971x-16 dn100(对夹式软密封)特点

1、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。

2、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。

3、蝶板采用框架结构，强度高，过流面积大，流阻小。

4、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。

5、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。

6、本阀结构独特，操作灵活，省力，方便。

三、电动蝶阀d971x-16 dn100(对夹式软密封)执行标准

喜乐彩票设计标准	GB/T2238-1989
喜乐彩票法兰连接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
结构长度	GB/T12221-1989
压力试验	GB/T13927-2000；JB/T9092-1999

四、电动蝶阀d971x-16 dn100(对夹式软密封)技术参数

公称通径	DN50mm～DN1200mm
喜乐彩票公称压力	PN1.0MPa、PN1.6MPa
法兰标准	JB/T79、GB/T9113、HG20594-97
连接形式	喜乐彩票法兰式、对夹式
阀板形式	喜乐彩票垂直板式
流量特性	近似快开型
动作范围	0～90°
泄露量	按GB/T4213-92，为Kv值的10-4
基本误差	±2.5%
回差	±2.5%
死区	喜乐彩票 1% (可调)
喜乐彩票可调范围	50:1
喜乐彩票配置执行机构	可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构
喜乐彩票控制方式	喜乐彩票开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

执行器类别	喜乐彩票引进型JO系列执行器参数	引进型3610R系列执行器参数	引进型HQ系列执行器参数
喜乐彩票电源电压	标准：220V AC单相可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°	0～90°、0°～270°可选
喜乐彩票控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	喜乐彩票 15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保护装置	过热保护	喜乐彩票过载保护	内置过热保护、过载保护
喜乐彩票环境温度	喜乐彩票 -30°～60°	喜乐彩票 -30°～60°	喜乐彩票 -20℃～+70℃
手动操作	喜乐彩票同附带手柄操作	喜乐彩票同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	喜乐彩票电气、机械二重限位	喜乐彩票 2个外部调整螺栓
防护等级	IP65	IP55	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4	喜乐彩票 ExdⅡ BT4,ExdⅡ CT6
位置测量	喜乐彩票可选装开关或电位计	比例控制单元	电位计、比例控制单元
喜乐彩票驱动电机	喜乐彩票 8W/E	喜乐彩票 AC可逆电机	喜乐彩票鼠笼式异步电机
进线接口	PE1/2〞进线线锁	2-PF 1/2〞进线线锁	喜乐彩票 2个 PF 3/4”
壳体材料	铝合金	钢，铝合金	喜乐彩票钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有超强防腐功能
