产品名称：对夹式电动蝶阀d971X-10Q DN65厂家报价[ 2024-09-04 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

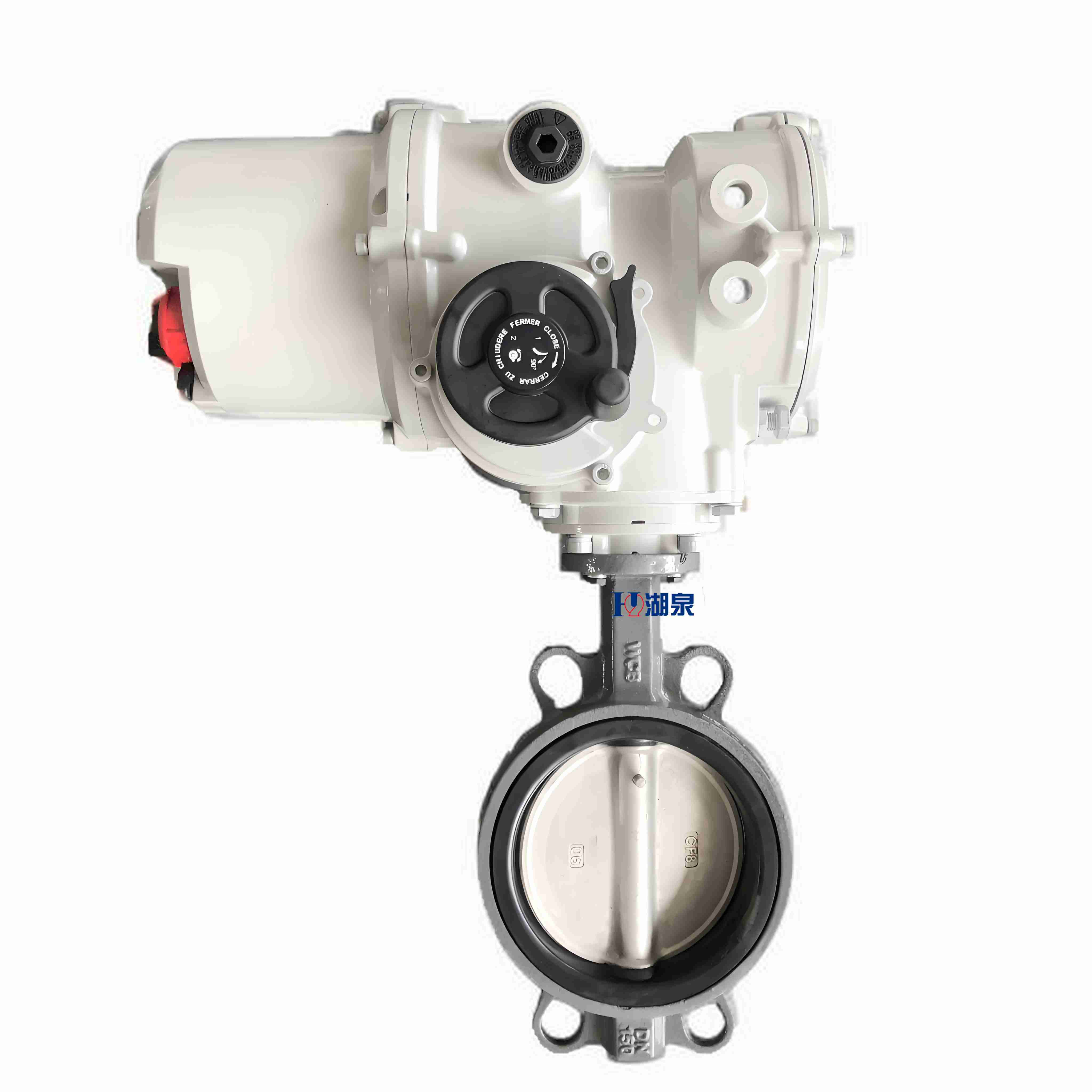

一、对夹式电动蝶阀d971X-10Q DN65厂家报价介绍
喜乐彩票电动对夹式蝶阀是一种通过电动执行器驱动蝶板旋转，实现对管道中介质流量进行截断、调节或切断的阀门。是一种广泛应用于管道系统中的阀门，具有结构简单、操作方便、体积小、重量轻、性能稳定等优点。它通常由阀体、阀板和电动执行器组成，是一种广泛应用于各种工业领域的阀门，具有结构简单、体积小、重量轻的特点。它的工作原理是通过电动执行器带动阀杆旋转，进而驱动蝶板在阀体内旋转。蝶板的旋转角度决定了阀门通道的大小，从而实现对介质流量的调节或切断。当蝶板旋转至90°时，阀门达到最大开度；旋转至0°时，阀门处于全关状态。这种阀门采用对夹式结构，整体结构紧凑，重量轻，便于安装和运输。电动执行器响应迅速，能够迅速驱动蝶板旋转，实现阀门的快速开启和关闭。此外，对夹式电动蝶阀通常采用高质量的密封材料，如橡胶、聚四氟乙烯等，确保阀门在关闭状态下具有良好的密封性能，防止介质泄漏。这种阀门适用于多种介质和工况条件，如液体、气体、蒸汽等，广泛应用于建材、冶金、矿山、电力、化工等行业。在选型时，需要根据实际工况条件（如介质性质、温度、压力等）来选择合适的电动对夹式蝶阀。同时，还需要考虑阀门的流量特性、控制方式以及电动执行器的性能参数，确保阀门的正确安装和使用‌。

二、对夹式电动蝶阀d971X-10Q DN65优点
1、结构简单‌：由少数几个零件组成，易于维护和保养。
2‌、体积小、重量轻‌：便于安装和运输，节省空间。
‌3、快速启闭‌：只需旋转90°即可快速启闭，操作简单。 ‌
4、良好的流体控制特性‌：通过电动执行器的精确控制，可以实现蝶板旋转角度的精确调节，从而实现对介质流量的精确控制。
5‌、广泛的应用领域‌：适用于多种介质和工况条件，广泛应用于建材、冶金、电力、化工等行业。

三、对夹式电动蝶阀d971X-10Q DN65优点
对夹式电动蝶阀的技术参数包括公称通径、公称压力、使用温度范围等。‌
‌公称通径‌（DN）通常在DN50mm至DN300mm之间，有的产品公称通径范围更广，达到DN50mm至DN2000mm‌12。
‌公称压力‌（PN）一般在PN10MPa至PN16MPa之间，具体到某些型号如D971X电动对夹蝶阀，公称压力有0.6MPa、1.0MPa、1.6MPa‌2。
‌使用温度范围‌通常在-29℃至300℃之间，具体到某些材质如氟橡胶，使用温度可以达到-20℃至200℃‌2。
此外，电动对夹式蝶阀的驱动方式包括蜗轮传动、电动、气动，电源要求为AC110V、220V、380V/DC24V、220V，输出力矩在50N·m至2000N·m之间，适用于多种介质如水、空气、天然气、油品及弱腐蚀性流体‌23。电动对夹式蝶阀的设计考虑了广泛的工业应用需求，包括但不限于冶金、电力、石油化工、给排水和市政建设等领域，作为调节流量和切断流体的装置使用。这些阀门具有良好的耐腐蚀性和较长的使用寿命，确保了在各种工业环境中的可靠性和安全性‌。

DN	L	H	H1	A	B	0.6MPa		喜乐彩票 1.0MPa		喜乐彩票 1.6MPa
DN	L	H	H1	A	B	DO	n-d	DO	n-d	DO	n-d
50	43	63	306	180	200	110	4-14	125	喜乐彩票 4-18	125	喜乐彩票 4-18
65	46	70	321	180	200	130	4-14	145	喜乐彩票 4-18	145	4-18
80	46	83	346	180	200	150	4-18	160	8-18	160	8-18
100	52	105	387	180	200	170	4-18	180	8-18	180	8-18
125	56	115	411	180	200	200	8-18	210	8-18	210	8-18
150	56	137	447	270	280	225	8-18	240	喜乐彩票 8-22	240	喜乐彩票 8-22
200	60	164	572	270	280	280	8-18	295	8-22	295	喜乐彩票 8-22
250	68	206	646	270	280	335	12-18	350	12-22	355	喜乐彩票 12-26
300	78	230	738	380	420	395	12-22	400	12-22	410	喜乐彩票 12-26
350	78	248	761	380	420	445	喜乐彩票 12-22	460	16-22	470	喜乐彩票 16-26
400	102	289	877	450	470	495	喜乐彩票 16-22	515	16-26	525	16-30
450	114	320	938	480	490	550	16-22	565	20-26	585	20-30
500	127	343	993	480	490	600	20-22	620	喜乐彩票 20-26	650	20-33
600	154	413	1131	480	490	705	喜乐彩票 20-26	725	喜乐彩票 20-30	770	20-36
700	165	478	喜乐彩票 1476	640	660	810	24-26	840	24-30	840	24-36
800	190	525	1533	640	660	920	24-30	950	喜乐彩票 24-33	950	喜乐彩票 24-39
900	203	585	1655	750	860	喜乐彩票 1020	24-30	喜乐彩票 1050	喜乐彩票 28-33	1050	38-39
喜乐彩票 1000	216	640	喜乐彩票 1765	850	900	1120	28-30	喜乐彩票 1160	喜乐彩票 28-36	喜乐彩票 1170	喜乐彩票 28-42
1200	254	755	1995	850	900	1340	32-33	1380	32-39	1390	喜乐彩票 32-48
