产品名称：电动法兰闸阀[ 2021-05-17 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、电动法兰闸阀详细介绍

    上海湖泉电动法兰闸阀由法兰闸阀和执行器组成，要用途高中压法兰连接的闸阀适用于公称压力PN1.6～16.0MPa, 工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，它结构简单，易维护，动作过程中因气体本身的缓冲特性，不易因卡住而损坏，响应灵敏，安全可靠，很多对控制要求高的厂专为气动仪表控制元件设置压缩空气站。

    二、电动法兰闸阀特点

    1、采用压力自紧式密封或阀体、阀盖垫片密封结构，使用安全可靠。
    2、阀瓣采用双闸板中间带万向顶结构，能自动调整阀瓣与阀座密封面吻合度，保证阀门的密封。同时此结构维修方便，阀瓣互换性较好。
    3、电动装置配有转矩控制机构、现场操作机构和手、电动切换机构。除就地操作外，还可以进行远距离操作、PLC控制、4~20mA电流输入输出智能控制等。
    4、可安装在管道的任何位置，同时根据介质和介质的温度选择碳钢或合金钢阀门。

    三、电动法兰闸阀执行标准

    设计与制造 GB/T12234
    连接端尺寸 结构长度 GB/T12221
    法兰尺寸 JB79
    检验与试验 JB/T9092
    材 料 碳钢 GB/T12229
    不锈钢 GB/T12230


    四、电动法兰闸阀主要零件材质


    阀体� 闸板 阀杆 密封面
    不锈钢、碳钢、灰铸铁 不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金





  • 五、电动法兰闸阀产品主要外形连接尺寸


    公称压力PN(MPa)  公称通径
    DN(mm)     		 标准值  参考值
    L  D  D1  n2  D6  b  f  f1  Z-φd  L1  H  质量(kg)
    1．6  50  230  160  125  100    16  3    4-φ18  590  645  48
    65  290  180  145  120    18  3    4-φ18  590  690  60
    80  310  195  160  135    20  3    8-φ18  590  715  65
    100  350  215  180  155    20  3    8-φ18  590  770  71
    125  400  254  210  185    22  3    8-φ18  590  780  119
    150  480  280  240  210    24  3    8-φ23  590  810  210
    200  600  335  295  265    26  3    12-φ23  810  967  320
    250  622  405  355  320    30  3    12-φ25  810  1143  550
    300  698  460  410  375    30  4    12-φ25  830  1292  785
    2.5  50  230  160  125  100    20  3    4-φ18  590  645  50
    65  290  180  145  120    22  3    8-φ18  590  690  65
    80  310  195  160  135    22  3    8-φ18  590  715  67
    100  350  230  190  160    24  3    8-φ23  590  770  73
    125  400  270  220  188    28  3    8-φ25  590  780  127
    150  480  300  250  218    30  3    8-φ25  810  810  215
    200  600  360  310  278    34  3    12-φ25  810  967  322
    250  622  425  370  332    36  3    12-φ30  830  1143  585
    300  698  485  430  390    40  4    16-φ30  830  1292  795
    4．0  50  230  160  125  100  88  20  3  4  4-φ18  590  645  61
    65  290  180  145  120  110  22  3  4  8-φ18  590  690  75
    80  310  195  160  135  121  22  3  4  8-φ18  590  715  84
    100  350  230  190  160  150  24  3  4．5  8-φ23  590  770  101
    125  400  270  220  188  176  28  3  4．5  8-φ25  810  782  207
    150  480  300  250  218  204  30  3  4．5  8-φ25  810  875  226
    200  600  375  320  282  260  38  3  4．5  12-φ30  810  1160  399
    6．4  50  300  175  135  105  88  26  3  4  4-φ23  590  710  64
    65  340  200  160  130  110  28  3  4  8-φ23  590  750  77
    80  380  210  170  140  121  30  3  4  8-φ23  590  785  86
    100  430  250  200  168  150  32  3  4．5  8-φ25  810  837  171
    125  500  295  240  202  176  36  3  4．5  8-φ30  810  1031  243
    150  550  340  280  240  204  38  3  4．5  8-φ34  830  1066  296
    200  650  405  345  300  260  44  3  4．5  12-φ34  830  1213  420
    10．0  50  300  195  145  112  88  28  3  4  4-φ25  590  714  81
    65  340  220  170  138  110  32  3  4  8-φ25  590  734  102
    80  380  230  180  148  121  34  3  4  8-φ30  810  847  175




  • 六、电动法兰闸阀结构图

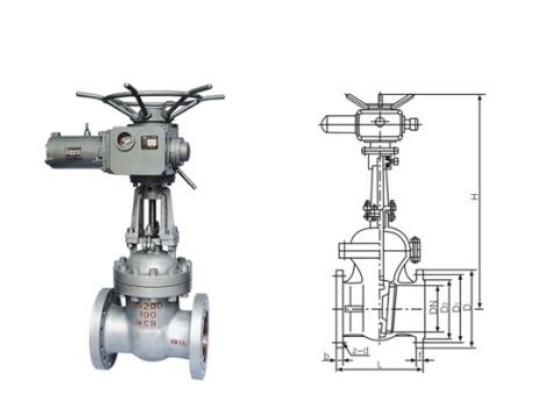

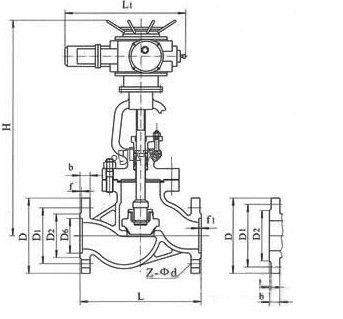

    电动法兰闸阀2电动法兰闸阀1
