产品名称：Z40H-16C闸阀直径1米价格[ 2024-10-11 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

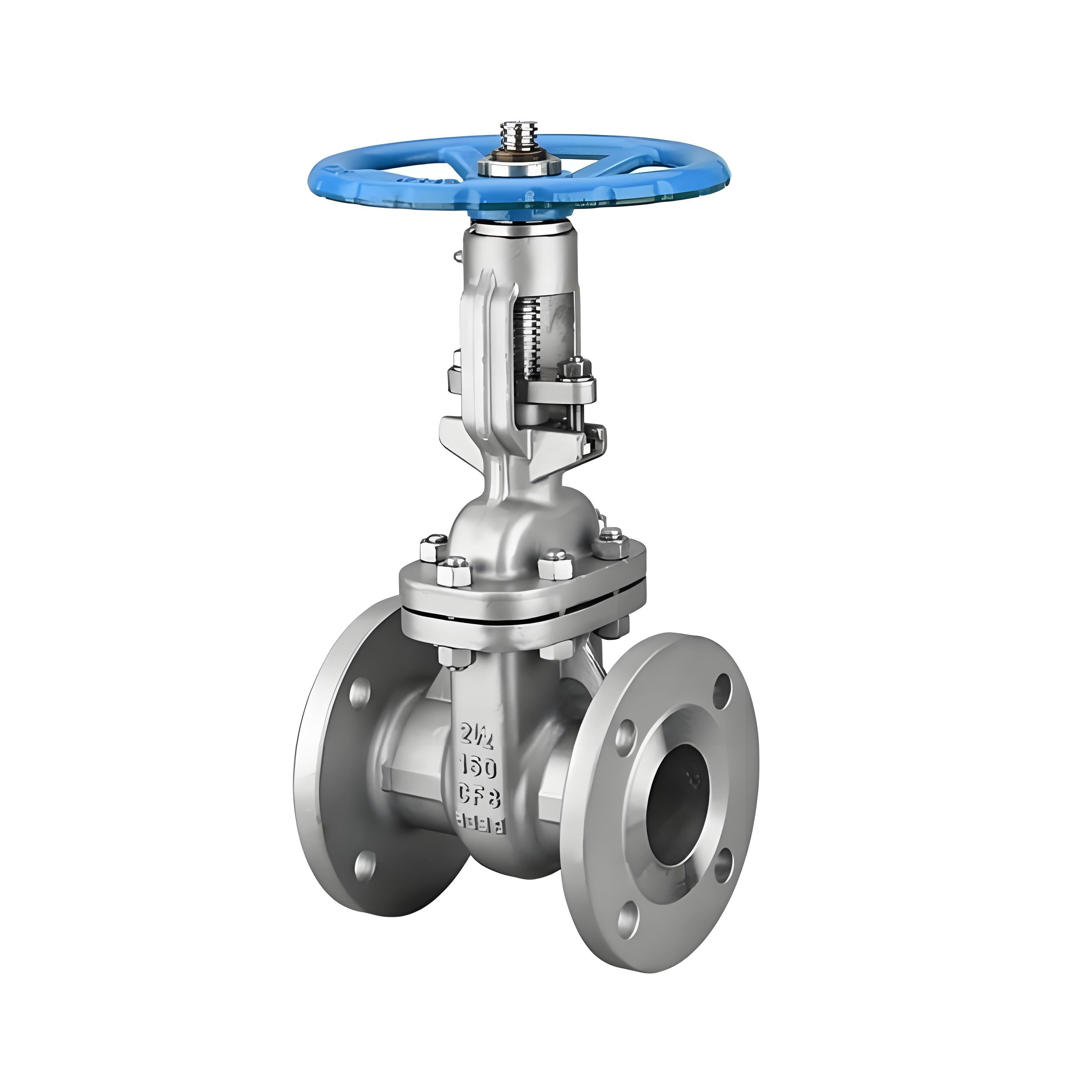

一、Z40H-16C 闸阀直径1米价格产品介绍

Z40W/Z40H/Z40Y-16C/25C/40C/63C/64C/100C/160C/P/R/RL碳钢法兰连接闸阀是一种广泛应用于各种工业和商业领域的阀门。它具有优良的性能和可靠性，被广泛应用于各种流体控制系统中，如水、蒸汽、石油和天然气等。手动、法兰连接、明杆楔式弹性闸板，阀座密封面材料为不锈钢、硬质合金，工作压力 1.6-2.5MPa，阀体材料为碳素钢（Z40H-16C Z40H-25 Z40Y-16C Z40Y-25）、铬钼钢（Z40Y-16I/25I）、铬镍钛不锈钢（Z40W-16P/25P Z40Y-16P/25P）、铬镍钼钛不锈钢（Z40Y-16R/25R）的闸阀。该碳钢法兰连接闸阀的设计精致，结构紧凑，易于操作和维护。它采用优质碳钢材料制造，经过精密的加工和热处理工艺，具有高强度、耐腐蚀和耐磨损的优点。此外，该阀门还具有良好的密封性能，能够有效地防止流体泄漏。

二、Z40H-16C 闸阀直径1米价格压力试验

喜乐彩票公称压力	喜乐彩票 1.6	2.5	喜乐彩票 4.0	6.4	喜乐彩票 10.0	喜乐彩票 16.0
喜乐彩票强度试验	2.4	喜乐彩票 3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	喜乐彩票 4.4	喜乐彩票 7.0	11.0	18.0
喜乐彩票上密封试验	1.8	喜乐彩票 2.8	4.4	喜乐彩票 7.04	喜乐彩票 11.0	18.0
气密封试验	0.4-0.7

三、Z40H-16C 闸阀直径1米价格产品主要零件材料及性能

喜乐彩票体盖板	阀杆	密封面	垫片	填料	工作温度℃	适用介质
WCB	2Cr13	13Cr STL 本体材料尼龙	增强柔性石墨 1Cr13/柔性石墨 OS软钢 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F（T）喜乐彩票 PTFE	柔性石墨增强柔性石墨 SFB/260 SFP/260 喜乐彩票 PTFE	≤425	水、蒸汽、油品
WC1	38GrMoA1 喜乐彩票 25Cr2MoV				喜乐彩票 ≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					喜乐彩票 ≤540
喜乐彩票 ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	-
ZG1Cr18Ni12Mo2Ti	1C18Ni12Mo2Ti				喜乐彩票 ≤200	-

喜乐彩票 1.6MPa	DN	L	d	D1	D2	b	n-Φd	H	D0
凸面法法 RF Z40H Z40Y Z40W Z40F Z40N Z41H Z41Y Z41F Z41N 16C 16P 16R 16I	15	130	95	65	45	14	4-Φ14	170	120
	20	150	105	75	55	14	喜乐彩票 4-Φ14	190	140
	25	160	115	85	65	14	4-Φ14	205	160
	32	180	135	100	78	16	喜乐彩票 4-Φ18	270	180
	40	200	145	110	85	16	4-Φ18	310	200
	50	250	160	125	100	16	4-Φ18	358	240
	65	265	180	145	120	18	4-Φ18	373	240
	80	280	195	160	135	20	喜乐彩票 8-Φ18	435	280
	100	300	25	180	155	20	8-Φ18	500	300
	125	325	245	210	185	22	喜乐彩票 8-Φ18	614	320
	150	350	280	240	210	24	8-Φ23	674	320
	200	400	335	295	265	26	12-Φ23	818	400
	250	450	405	355	320	30	喜乐彩票 12-Φ25	969	450
	300	500	460	410	375	30	喜乐彩票 12-Φ25	喜乐彩票 1145	500
	350	550	520	470	435	34	16-Φ25	1280	500
	400	600	580	525	485	36	16-Φ30	14852	560
	450	650	640	585	545	40	喜乐彩票 20-Φ30	1541	600
	500	700	705	650	608	44	喜乐彩票 20-Φ34	1676	640
	600	800	840	770	718	48	喜乐彩票 20-Φ41	1874	720
	700	900	910	840	788	50	喜乐彩票 24-Φ41	2083	800
	800	1000	1020	950	898	52	24-Φ41	喜乐彩票 2400	950
	900	喜乐彩票 1100	1120	1050	998	64	28-Φ41	2950	1000
	喜乐彩票 1000	喜乐彩票 1200	喜乐彩票 1255	喜乐彩票 1170	1110	56	喜乐彩票 28-Φ48	3245	1000
