产品展示Products show

焊接闸阀阀门首页 > 产品展示 > 闸阀 > 焊接闸阀 >

产品名称：电动闸阀Z961H-25 DN200（生产设备厂家）[ 2023-12-29 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸

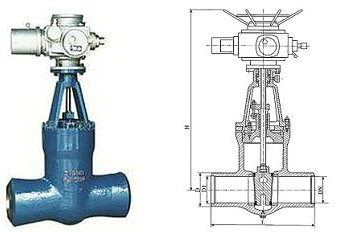

结构图片

一、电动闸阀Z961H-25 DN200（生产设备厂家）介绍

喜乐彩票电动焊接闸阀(Z961Y电站闸阀)由焊接式闸阀配备电动执行机构组合而成，支管两端为焊接的结构，中部采用无阀盖压力自紧式，通过电动装置电源驱动使阀杆做升降运动，从控制闸阀的启闭。电动焊接闸阀主要用于水、蒸汽、油品、过热蒸汽管道等高温高压场合使用，压力一般在PN25.0MPa以内。具有耐磨、耐高温、抗腐蚀等优点，既能就地操作，也可以进行远距离控制。适用于ANSI CLass1500-3500,工作温度在-29～570℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。

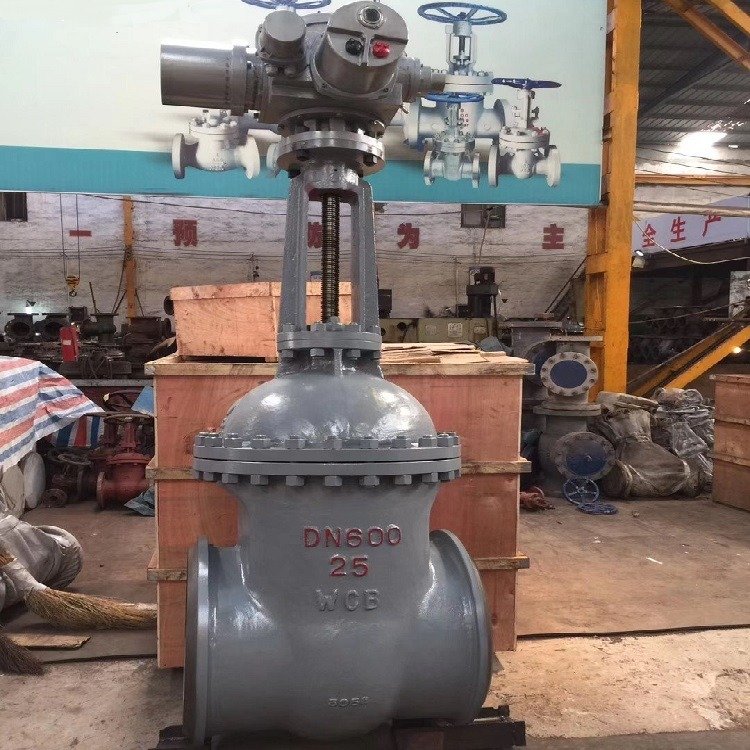

电动闸阀Z961H-25 DN200（生产设备厂家）

二、电动闸阀Z961H-25 DN200（生产设备厂家）优点

1、壳体精密铸造工艺，外观光洁，组织均匀，满足高中低压要求。

2、焊接电动闸阀设计制造按JB/T3595等标准，可与国产设备配套使用。

3、阀门中腔采用压力自紧式密封结构、密封性能好，支管两端为焊接结构。

4、阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。

5、高压水强度，高压气体强度，无损检测等多道检测，全面控制铸钢件质量。

三、电动闸阀Z961H-25 DN200（生产设备厂家）性能规范

型号	公称压力 (MPa)	实验压力			工作温度(℃)	喜乐彩票适用介质
型号	公称压力 (MPa)	强度水（MPa）	密封（水）空气（MPa）	低压密封空气（MPa）	工作温度(℃)	喜乐彩票适用介质
Z961H-16C 喜乐彩票 Z961W-16P(R)	1.6	2.4	1.8	0.6	喜乐彩票 ≤425	硝酸类
Z961W-25P(R)	2.5	3.8	2.8	0.6	≤200	醋酸类
喜乐彩票 Z961W-40P(R)	4.0	6.0	4.4	0.6	≤200	硝酸类
Z961W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸类

四、电动闸阀Z961H-25 DN200（生产设备厂家）主要零件材质

阀体/阀盖	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	喜乐彩票 ZG00Cr17Ni14M02	WCB
零件名称	喜乐彩票 ZGICr18Ni9Tit系列	喜乐彩票 ZG00Cr18Ni10系列	ZG1Cr18Ni12M02Ti系列	喜乐彩票 ZG00Cr17Ni14M02系列	喜乐彩票 WCB系列
闸板	喜乐彩票 ZGICr18Ni9Ti	ZG00Cr18Ni10	喜乐彩票 ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	1Cr13
阀杆	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	喜乐彩票 00Cr17Ni14M02	1Cr13
填料	喜乐彩票 PTFE编织	PTFE编织	PTFE编织	喜乐彩票 PTFE编织	石墨
垫片	304L＋PTFE	304L＋PTFE	316＋PTFE	喜乐彩票 316L＋PTFE	石墨
压盖	ZGICr18Ni9Ti	ZG00Cr18Ni10	喜乐彩票 ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02系列	WCB
填料压环	1Cr18Ni9Ti	00Cr18Ni10	喜乐彩票 1Cr18Ni12M02Ti	喜乐彩票 00Cr17Ni14M02	喜乐彩票 1Cr13
螺栓	喜乐彩票 1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	喜乐彩票 1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	喜乐彩票 1Cr18Ni9Ti	45

公称通径DN/mmN0minaldiamecer	公称压力PN/MPaN0minalpressure	喜乐彩票主要外形尺寸和连接尺寸/mmMain external andc0nnecting dimensi0ns						重量/kgWeight
公称通径DN/mmN0minaldiamecer	公称压力PN/MPaN0minalpressure	L	H	D	D0	∝	W	重量/kgWeight
50	2.5	250	345	64	49	37030’	250	24
65		270	395	82	66	37030’	250	36
80		280	425	95	78	喜乐彩票 37030’	300	52
100		300	510	117	100	37030’	300	67
125		325	570	144	125	喜乐彩票 37030’	350	95
150		350	725	172	151	喜乐彩票 37030’	350	135
200		400	820	223	201	37030’	400	210
250		450	890	278	253	喜乐彩票 37030’	450	300
300		500	1070	330	303	喜乐彩票 37030’	550	395
350		550	1320	382	351	37030’	650	530
400		600	喜乐彩票 1450	432	398	37030’	750	685
450		650	喜乐彩票 1560	484	450	37030’	750	906
500		700	1720	535	498	37030’	850	1130
600		809	1880	638	600	37030’	900	1387
700		900	2083	738	700	37030’	950	1894
800		喜乐彩票 1000	2590	840	800	37030’	1000	2621
50	4.0	250	345	64	48	喜乐彩票 37030’	300	30
65		270	395	82	66	37030’	300	42
80		280	425	95	78	37030’	350	57
100		300	510	117	100	37030’	350	75
125		325	570	144	125	37030’	400	105
150		350	725	172	151	37030’	400	150
200		400	820	223	199	喜乐彩票 37030’	450	232
250		450	890	278	251	37030’	550	330
300		500	喜乐彩票 1070	330	301	37030’	650	430
350		550	喜乐彩票 1320	382	349	喜乐彩票 37030’	750	570
400		600	1450	432	396	喜乐彩票 37030’	850	730
50	6.4	250	350	64	48	37030’	300	34
65		280	405	82	65	37030’	300	48
80		310	435	95	76	37030’	350	65
100		350	515	117	98	37030’	400	81
125		400	580	150	128	喜乐彩票 37030’	400	112
150		450	735	172	149	喜乐彩票 37030’	450	161
200		550	835	223	197	37030’	550	255
250		650	905	278	245	37030’	650	390
300		750	1080	330	293	喜乐彩票 37030’	750	515
350		850	喜乐彩票 1340	382	341	37030’	800	695
400		950	1460	432	386	37030’	900	885
50	喜乐彩票 10.0	250	350	64	48	喜乐彩票 37030’	300	37
65		280	405	82	63	37030’	300	52
80		310	435	95	74	喜乐彩票 37030’	350	70
100		350	515	117	97	喜乐彩票 37030’	400	86
125		400	580	150	124	37030’	400	118
150		450	735	172	144	37030’	450	168
200		550	835	223	189	喜乐彩票 37030’	550	263
250		650	905	278	235	喜乐彩票 37030’	650	405
300		750	1080	330	281	喜乐彩票 37030’	750	536
350		850	1340	382	333	37030’	850	732
400		950	1460	432	376	37030’	950	947
