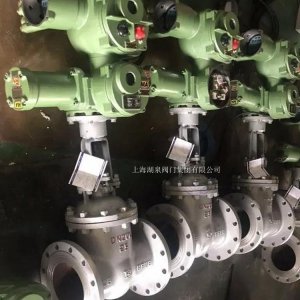

产品名称：PZ941H-16C DN350污水处理电动耐磨排渣闸阀[ 2024-05-31 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、PZ941H-16C DN350污水处理电动耐磨排渣闸阀介绍

    喜乐彩票Z941H电动排渣闸阀适用于公称压力PN1.6～6.4MPa，工作温度0～100℃的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中灰水混合物，渣水混合物。该产品适用于火力发电厂水除灰系统、冶金、工业炼钢、水尘污水处理、轧钢铁皮污水处理、煤渣、水渣处理和矿山工业选矿的管路上作为启闭装置，该产品具有结构合理、性能可靠、操作轻便，使用寿命长等特点。

    二、PZ941H-16C DN350污水处理电动耐磨排渣闸阀产品性能参数

    型号 PN 工作压力/MPa 适用介质 适用温度/℃
    PZ941H-16C 16 1.6 灰渣水混合物
    （灰水比 1:1.5，最大粒度 ≤50mm）    		 ≤100
    PZ941H-25 25 2.5
    PZ941H-40 40 4.0
    PZ941H-63 63 6.3


    三、PZ941H-16C DN350污水处理电动耐磨排渣闸产品零部件材料

    型号 材料
    阀体、阀盖 闸板 阀体密封圈 阀杆 垫片 填料
    PZ941H-16C 碳素钢 碳素钢堆焊铁基合金 铬不锈钢 橡胶石棉板 石棉石墨
    PZ941H-25
    PZ941H-40
    PZ941H-63


  • PZ941H 型 PN16 电动钢制排渣闸阀主要外形及结构尺寸（mm）
    DN L D D1 D2 b z×Φd H 电动装置型号 公称转矩/N·m 电动机功率/kW 重量/kg
    50 250 165 125 99 20 4×Φ18 585 DZ20 200 0.37 94
    80 280 200 160 132 20 8×Φ18 910 DZ20 200 0.37 112
    100 300 220 180 156 22 8×Φ18 1080 DZ20 200 0.37 140
    150 350 285 240 211 24 8×Φ22 1200 DZ30 300 0.55 195
    200 400 340 295 266 24 8×Φ22 1312 DZ30 300 0.55 260
    250 450 395 350 319 26 12×Φ22 1400 DZ45 450 1.5 374
    300 500 445 400 370 26 12×Φ22 1540 DZ60 600 2.2 455
    350 550 505 460 429 26 16×Φ22 1700 DZ60 600 2.2 648
    400 600 565 515 480 28 16×Φ26 1850 DZ120 1200 3 960
    450 650 615 565 530 28 20×Φ26 2060 DZ120 1200 3 1280
    500 700 670 620 582 30 20×Φ26 2270 DZ1800 1800 5.5 1740

    PZ941H 型 PN25 电动钢制排渣闸阀主要外形及结构尺寸（mm）
    DN L D D1 D2 b z×Φd H 电动装置型号 公称转矩/N·m 电动机功率/kW 重量/kg
    50 250 165 125 102 20 4×Φ18 585 DZ20 200 0.37 99
    80 280 200 160 133 22 8×Φ18 910 DZ20 200 0.37 118
    100 300 235 190 158 24 8×Φ22 1080 DZ20 200 0.37 147
    150 350 300 250 212 30 8×Φ26 1200 DZ30 300 0.55 204
    200 400 360 310 278 34 12×Φ26 1312 DZ30 300 0.55 270
    250 450 425 370 335 36 12×Φ30 1400 DZ45 450 1.5 383
    300 500 485 430 390 40 16×Φ30 1540 DZ60 600 2.2 278
    350 550 555 490 450 44 16×Φ33 1700 DZ60 600 2.2 680
    400 600 620 550 505 48 16×Φ36 1850 DZ120 1200 3 1008
    450 650 670 600 555 50 20×Φ36 2060 DZ120 1200 3 1344
    500 700 730 660 615 52 20×Φ36 2270 DZ180 1800 5.5 1883

    PZ941H 型 PN40 电动钢制排渣闸阀主要外形及结构尺寸（mm）
    DN L D D1 D2 b z×Φd H 电动装置型号 公称转矩/N·m 电动机功率/kW 重量/kg
    50 250 165 125 88 20 4×Φ18 590 DZ20 200 0.37 132
    80 310 200 160 121 22 8×Φ18 810 DZ20 200 0.37 156
    100 350 235 190 150 24 8×Φ22 980 DZ20 200 0.37 195
    150 450 300 250 204 30 8×Φ26 1090 DZ30 300 0.55 268
    200 550 375 320 260 38 12×Φ30 1340 DZ60 600 2.2 392
    250 650 450 382 313 42 12×Φ33 1340 DZ60 600 1.5 465
    300 750 515 450 364 46 16×Φ33 1660 DZ90 900 3 558
    350 850 580 510 422 52 16×Φ36 1596 DZ90 900 3 680
    400 950 660 585 474 58 16×Φ39 1780 DZ180 1800 5.5 768
    450 1050 685 610 524 60 16×Φ39 1915 DZ180 1800 5.5 856
    500 1150 755 670 576 62 20×Φ42 2060 DZ250 2500 5.5 950

    PZ941H 型 PN63 电动钢制排渣闸阀主要外形及结构尺寸（mm）
    DN L D D1 D2 b z×Φd H 电动装置型号 公称转矩/N·m 电动机功率/kW 重量/kg
    50 250 180 135 88 26 4×Φ22 720 DZ20 200 0.37 154
    80 310 215 170 121 30 8×Φ22 810 DZ20 200 0.37 180
    100 350 250 200 150 30 8×Φ26 980 DZ20 200 0.37 218
    150 450 345 280 204 38 8×Φ33 1090 DZ30 300 0.55 287
    200 550 415 345 260 44 12×Φ36 1340 DZ60 600 2.2 410
    250 650 470 400 313 48 12×Φ36 1468 DZ60 600 2.2 498
    300 750 530 460 364 54 16×Φ36 1660 DZ90 900 3 600
    350 850 600 525 422 60 16×Φ39 1596 DZ90 900 3 684
    400 950 670 585 474 66 16×Φ42 1780 DZ180 1800 5.5 772
    450 1050 715 630 524 70 20×Φ42 1915 DZ180 1800 5.5 860
    500 1150 800 705 576 76 20×Φ48 2060 DZ250 2500 5.5 948

  • PZ941H-16C DN300污水处理电动耐磨排渣闸阀
