产品名称：PQ940H-16C-DN150电动偏心半球阀[ 2022-08-09 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、PQ940H-16C-DN150电动偏心半球阀产品介绍

    喜乐彩票电动偏心半球阀是靠旋转阀链来使阀门畅通或闭塞，该产品角行程电动执行器及和偏心半球阀组成，执行器采用一体化结构，电动执行机构内置伺服系统，输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。湖泉电动偏心半球阀是一种由部分球阀板绕偏心轴心旋转来控制流体的角行程调节阀。阀芯的回转中心不与旋转轴同心，可减少磨损，延长使用寿命，阀芯后部设有一个导流翼，有利于流体稳定流动该产品球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便等优点，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。流体阻力小，其阻力系数与同长度的管段相等。密封性好，在真空系统中也已广泛使用。操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

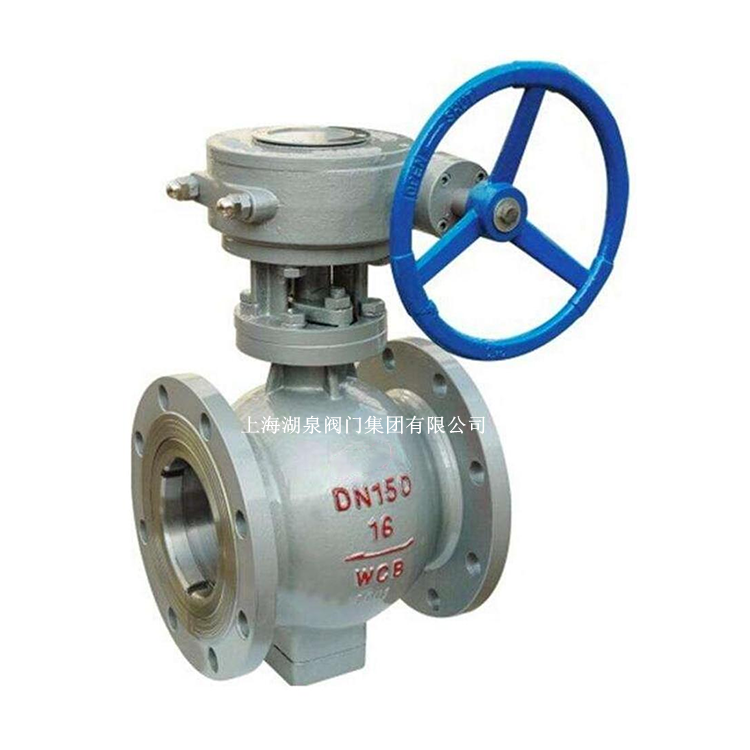

    PQ940H-16C-DN150电动偏心半球阀

    二、PQ940H-16C-DN150电动偏心半球阀在外观结构上分为两种

    1、上装式：主要针对冲蚀磨损非常严重的介质，上装结构在被损启闭件的更换维修是非常方便，无须将整台阀门从管道上拆下，大大的节省了维修时间和成本。
    2、侧装式：侧装式结构紧凑、阀门质量轻，适用于对阀门安装空间有要求的场合。

    三、PQ940H-16C-DN150电动偏心半球阀性能参数

    公称压力（Mpa） 0.6 1.0 1.6 2.5 4.0
    公称通经（mm） 40-600 40-600 40-600 40-600 40-600
    密封试验压力（Mpa） 0.66 1.1 1.76 2.75 4.4
    壳体试验压力（Mpa） 0.9 1.5 2.4 3.75 6.0
    适用温度（℃） －29～300、－29～425、－29～540
    适用介质 清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类
    驱动方式 手动、电动、气动
    连接形式 法兰连接、对夹连接
    安装方式 立式安装、卧式安装

    四、PQ940H-16C-DN150电动偏心半球阀主要零件材料

    阀体 阀盖 GB WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti ZG15Cr1Mo1V
    ASTM WCB CF8 CF8M WC9
    球体 GB ZG2Cr13 ZG1Cr18Ni9Ti 表面特殊处理 ZG0Cr18Ni12Mo2Ti 表面特殊处理 ZG15Cr1Mo1V 表面特殊处理
    ASTM CA15 CF8+HF CF8M+HF WC9+HF
    阀杆 GB 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 25Cr2Mo2V
    ASTM 420 304 316 F22a
    阀座 GB PTFE 2Cr13 PTFE 1Cr18Ni9Ti PTFE 0Cr18Ni12Mo2Ti D517
    ASTM PTFE 420 PTFE 304 PTFE 316 HF
    填料 GB PTFE 柔性石墨 PTFE 柔性石墨 PTFE 柔性石墨 柔性石墨
    ASTM PTFE 柔性石墨 PTFE 柔性石墨 PTFE 柔性石墨 柔性石墨
    螺栓 GB 35 0Cr18Ni9 0Cr18Ni9 15Cr1Mo1V
    ASTM A193 B7 A320-B8 A320-B8 A193 B16
    螺母 GB 45 0Cr18Ni9 0Cr18Ni9 20CrMo
    ASTM A194 2H A194-8 A194-8 A194-4


  • 五、PQ940H-16C-DN150电动偏心半球阀主要规格尺寸

    公称压力
    PN
    (MPa)    		 公称通径
    DN    		 尺 寸(mm)
    L D
    系列1/系列2    		 D1 D2 D6 b f Z-φd
    mm in 法兰
    1.0 40 - 125 145 110 85 - 16 3 4-18
    50 - 140 160 125 100 - 16 3 4-18
    65 - 190 180 145 120 - 18 3 4-18
    80 - 178 195 160 135 - 20 3 4-18
    100 - 200 215 180 155 - 20 3 8-18
    125 - 254 245 210 185 - 22 3 8-18
    150 - 267 280 240 210 - 24 3 8-23
    200 - 292 335 295 265 - 24 3 8-23
    250 - 330 390 350 320 - 26 3 12-23
    300 - 390 440 400 368 - 26 4 12-23
    350 - 430 500 460 428 - 28 4 16-23
    400 - 530 565 515 482 - 28 4 16-25
    450 - 580 615 565 532 - 30 4 20-25
    500 - 630 670 620 585 - 30 4 20-25
    600 - 800 480 725 685 - 34 5 20-30
    700 - 900 895 840 800 - 38 5 24-30
    800 - 1000 1010 950 905 - 42 5 24-34
