产品名称：d973h 16c dn100三偏心对夹硬密封蝶阀[ 2021-11-26 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、d973h 16c dn100三偏心对夹硬密封蝶阀产品介绍

    喜乐彩票d973h 16c dn100三偏心对夹硬密封蝶阀采用精密的弹性密封圈和三偏心多层次金属硬密封结构，该电动蝶阀产品被广泛用于介质治金 、电力、石油化工等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀可定制具有双向密封功能。三偏心对夹硬密封蝶阀采用三偏心密封结构，阀座与蝶板磨损小，具有越管越紧的密封功能。密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。蝶板采用绗架结构，强度高，过流面积大，流阻小。安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。可以多工位（旋转90°或180°）安装，便于用户使用。

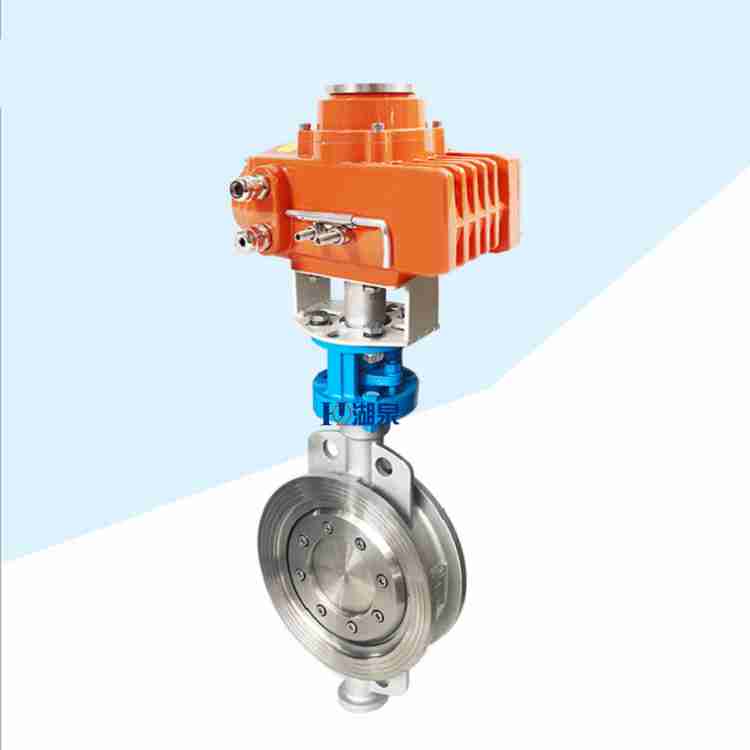

    d973h 16c dn100三偏心对夹硬密封蝶阀

    d973h 16c dn100电动蝶阀

  • 公称通经(DN) 主要尺寸 法兰尺寸和螺栓规格
    1.0MPa 1.6MPa 2.5MPa
    L H H1 D1 4-Ф－M D1 4-Ф－M D1 4-Ф－M
    50 43 530 112 125 Ф18 125 Ф18 125 Ф18
    65 46 530 115 145 Ф18 145 Ф18 145 Ф18
    80 49 565 120 160 Ф18 160 Ф18 160 Ф18
    100 56 600 138 180 Ф18 180 Ф18 190 Ф23
    125 64 640 164 210 Ф18 210 Ф18 220 Ф27
    150 70 705 175 240 Ф23 240 Ф23 250 Ф27
    200 71 775 208 295 M20 295 M20 310 M24
    250 76 945 243 350 M20 355 M24 370 M27
    300 83 1070 283 400 M20 410 M24 430 M27
    350 92 1140 310 460 M20 470 M24 490 M30
    400 102 1210 340 515 M24 525 M27 550 M33
    450 114 1335 380 565 M24 585 M27 600 M33
    500 127 1415 410 620 M24 650 M30 660 M33
    600 154 1605 470 725 M27 770 M33 770 M36
    700 165 1844 550 840 M27 840 M33 875 M39
    800 190 2040 640 950 M30 950 M36 990 M45
    900 203 2255 710 1050 M30 1050 M36 1090 M45
    1000 216 2380 770 1160 M33 1170 M39 1210 M52
    1200 254 2640 890 1380 M36 1390 M45 1420 M52
