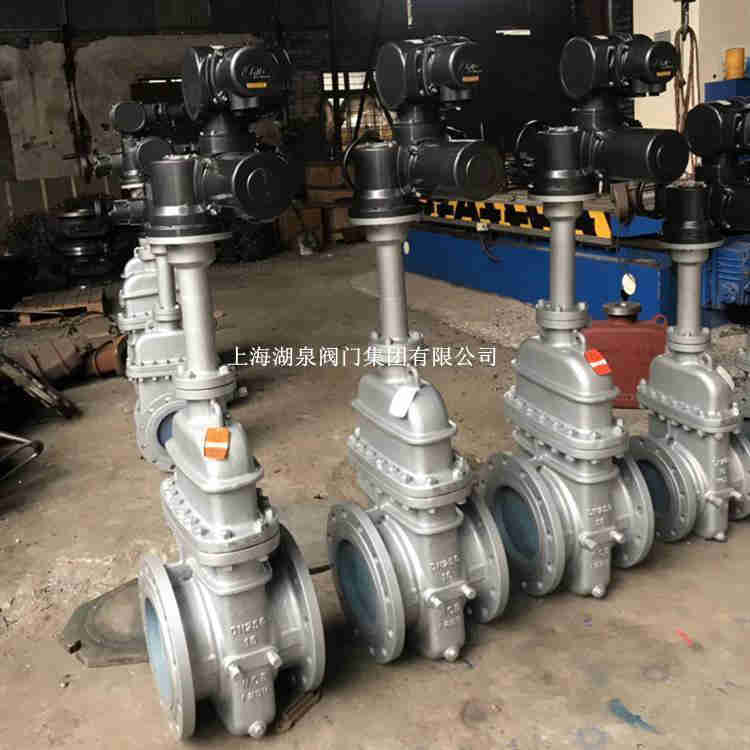

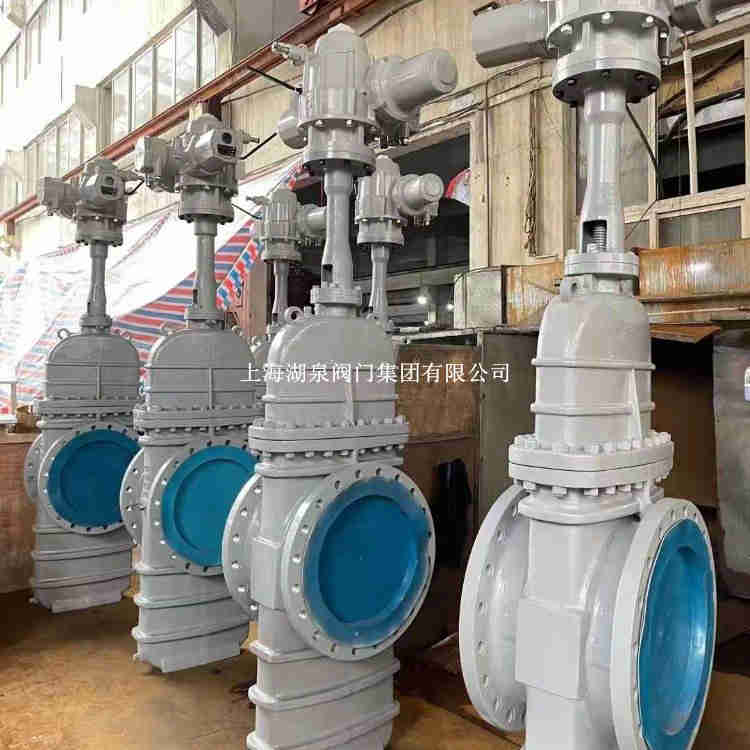

一、dn350电动国标平板闸阀产品介绍

喜乐彩票电动平板闸阀,电动带导流孔平板闸阀,电动无导流孔平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。适用于天然气开采和净化的长输管线。平板闸阀按驱动方式可分为手动平板闸阀、气动平板闸阀及电动平板闸阀。按用途和使用场合可分为有导流孔平板闸阀、无导流孔平板闸阀、油田平板闸阀、管线平板闸阀及燃气平板闸阀等。

二、dn350电动国标平板闸阀选用原则

1、石油、天然气的输送管线，选用单闸板或双闸板的平板闸阀。如需清扫管线的，选用单闸板或双闸板带导流孔的明杆平板闸阀。
2、成品油的输送管线和贮存设备，选用无导流孔的单闸板或双闸板的平板闸阀。
3、石油、天然气的开采井口装置，选用暗杆浮动阀座带导流孔的单闸板或双闸板的平板闸阀，大多为API16A标准，压力等级为API2000、API3000、API5000、API10000、API15000、API20000。
4.、带有悬浮颗粒介质的管道，选用刀型平板闸阀。
5.、城市煤气输送管线，选用单闸板或双闸板软密封明杆平板闸阀。
6、城市自来水工程，选用单闸板或双闸板无导流孔明杆平板闸阀。

三、dn350电动国标平板闸阀产品技术参数

产品名称：	电动平板闸阀	产品型号：	Z943F
驱动方式：	电动,手动	连接形式：	法兰,焊接
结构形式：	闸板式	密封结构：	软密封,硬密封
压力范围：	1.6-6.4Mpa	公称通径：	DN50-800

四、dn350电动国标平板闸阀产品性能规范

设计等级		常温下试验压力（MPa）				适用温度℃			适用介质
设计等级		壳体	左密封	左密封	低压密封	“G”型	“D”型	普通型	“抗流”型	“基本”型
公称压力PN（MPa）	1.6	2.4	1.76	1.76	0.6	-29～50	-45～21	-2～121	H2S和CO2总含量大于500mg/m2的介质	石油天然气、水等
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
磅级Lb	150	3.0	2.2	2.2	0.6
磅级Lb	300	7.7	5.6	5.6	0.6

五、dn350电动国标平板闸阀主要零部件材料

阀门/阀盖	WCB	WC6	A352-LCB	A351-CF8M
闸板	2Cr13+ENP	20CrMoV+STL	ANSO410+ENP	ANSI316+ENP
阀杆	2Cr13	2Cr13	A182-A6a	A182-A316S
阀座	25+PTFE	20CrMoV+STL	A105+PTFE	A182-F316+PTFE
填料	NBR/FPM	柔性石墨/Flexible Graphite		/PTFE+FPM
