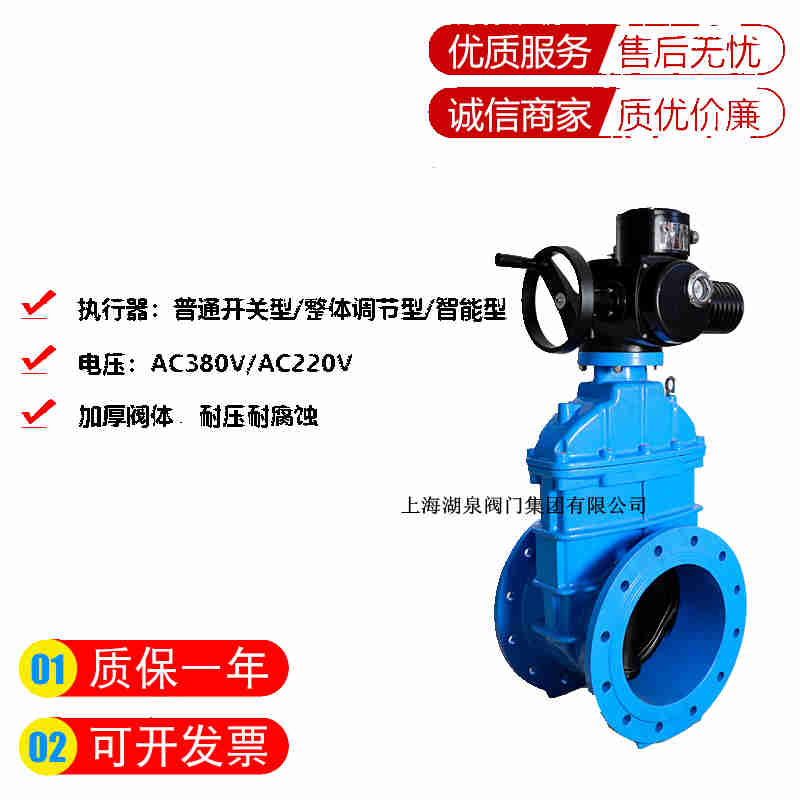

产品名称：电动闸阀Z945X一16 DN200型号参数选型[ 2023-03-15 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、电动闸阀Z945X一16 DN200产品介绍

    喜乐彩票电动闸阀Z945X一16 DN200是采用最 的球墨铸铁或碳钢铸造而成,具有强度高、重量轻,几何尺寸 的特点,闸板具有互换的功能,加装螺旋伞齿轮省力机构,一人可非常轻松自如地开关,也可根据用户的要求加装开闭指示柱。密封、防锈功能 ,安全可靠,使用寿命长。可立式卧式安装,电动弹性座封闸阀、广泛用于给排水系统、污水处理系统、市政建设及矿山、治金、电厂等行业。是可根据用户的要求配装各种电动执行机构，实现远距离控制及自动控制，该弹性座封闸阀克服了一般闸阀密封不良、弹性疲乏、橡胶老化及生锈等缺陷，该阀利用弹性阀门产生微量弹性变形的补偿作用达到良好的密封效果。

    电动闸阀Z945X一16 DN200型号参数选型

    二、电动闸阀Z945X一16 DN200产品性能参数

    Z945X-10 型铸铁电动暗杆软密封闸阀主要性能参数
    型号 PN 工作压力/MPa 适用温度/℃ 适用介质
    Z945X-10 10 1.0 ≤80 水

    三、电动闸阀Z945X一16 DN200产品零部件材料

    Z945X-10 型铸铁电动暗杆软密封闸阀零部件材料
    型号 材料
    阀体、阀盖 阀杆 衬胶闸板 填料
    Z945X-10 灰铸铁 铬镍不锈钢 球墨铸铁（丁腈橡胶） 丁腈橡胶

  • Z945X-10 型铸铁电动暗杆软密封闸阀主要外形及结构尺寸（mm）
    DN L D D0 D1 b f z×Φd
    50 178 165 125 99 20 3 4×Φ19
    65 190 185 145 118 20 3 4×Φ19
    80 203 200 160 132 22 3 8×Φ19
    100 229 220 180 156 24 3 8×Φ19
    125 254 250 210 184 26 3 8×Φ19
    150 267 285 240 211 26 3 8×Φ23
    200 229 340 295 266 26 3 8×Φ23
    250 330 395 350 319 28 3 12×Φ23
    300 356 445 400 370 28 4 12×Φ23
    350 381 505 460 429 30 4 16×Φ23
    400 406 565 515 480 32 4 16×Φ28
    450 432 615 565 530 32 4 20×Φ28
    500 457 670 620 582 34 4 20×Φ28
    600 508 780 725 682 36 5 20×Φ31
