产品名称：Z45X-16Q DN150,DN200,DN300暗杆软密封闸阀[ 2024-10-11 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

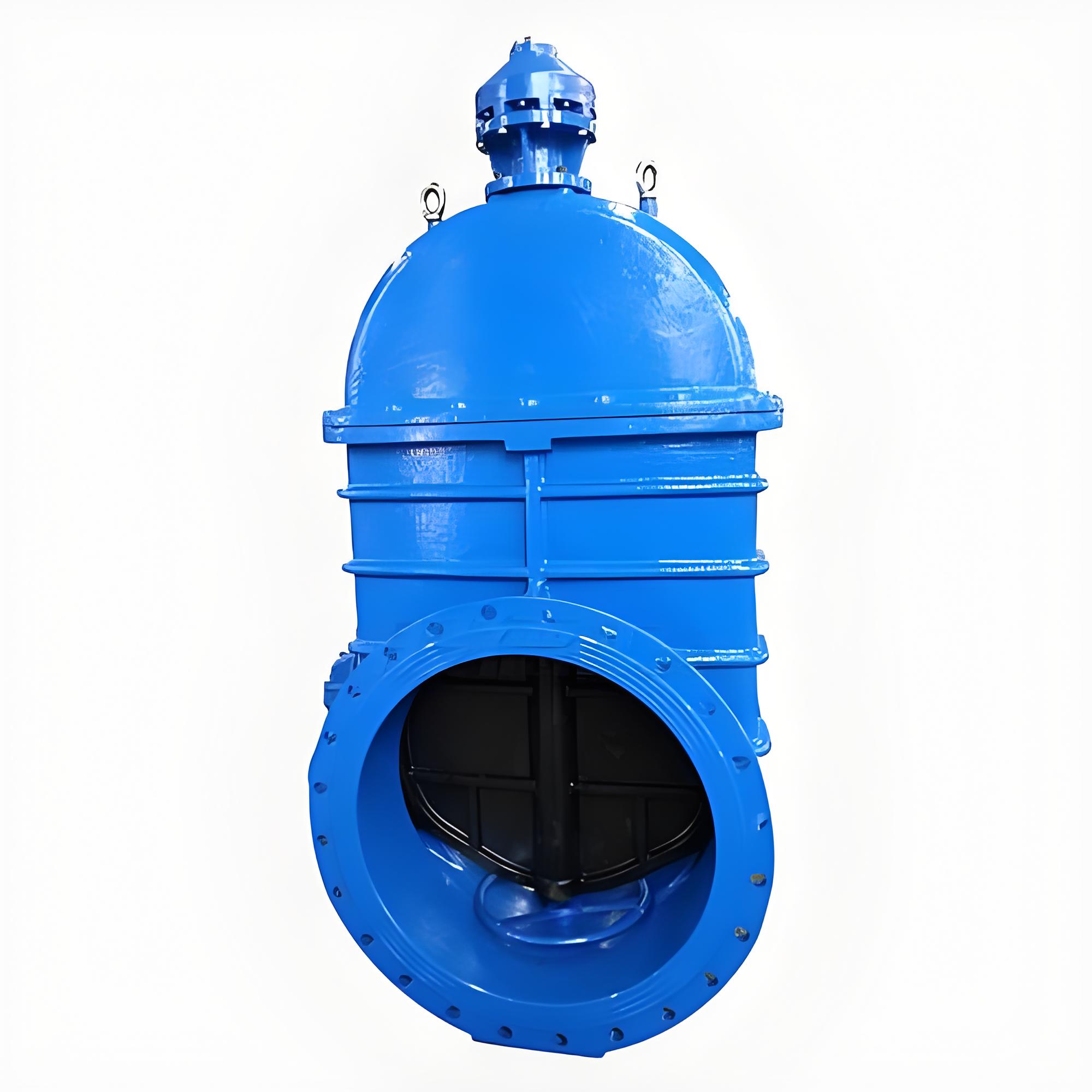

一、Z45X-16Q DN150,DN200,DN300暗杆软密封闸阀介绍

喜乐彩票暗杆软密封闸阀是一种常用的阀门，具有良好的密封性能和较长的使用寿命，广泛应用于许多工业领域。‌

暗杆软密封闸阀的结构特点包括： ‌无凹腔结构‌：阀体阀盖内外表面喷涂环氧树脂，闸板表面包覆橡胶，从根本上杜绝腐蚀。 ‌阀杆密封‌：采用“O”形密封圈，确保密封可靠。 ‌整体阀盖暗杆设计‌：结构紧凑，阀杆螺母与闸板两体结构，无卡阻现象。 ‌防腐性能‌：壳体内外表面喷涂环氧树脂，必要时内表面衬搪瓷，连接螺栓采用内六角螺栓，顶部胶封。 ‌卫生性‌：环氧树脂符合卫生标准，闸板整体包覆符合卫生检验的橡胶，阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等材料。暗杆软密封闸阀的工作原理基于其设计特点： ‌启闭件为闸板‌：闸板围绕阀杆做上下运动实现开启和关闭，运动方向与管道内介质流动方向垂直。 ‌阀杆螺纹设计‌：阀杆上有螺纹，转动阀杆时，在阀门顶端的螺母和阀体上面的导槽作用下，阀杆做直线的上下运动，带动闸板同时运动。 ‌开启状态判断‌：由于阀杆螺纹在阀体内部，暗杆闸阀在开启过程中不能直接观察阀杆位置判断启闭状态，通常以转不动阀杆为止，但需考虑锁死情况，一般在开到顶点后再倒回1/2-1圈作为全开位置。暗杆软密封闸阀的应用范围广泛，适用于饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业，具有轻便易携、安装维修便捷、上密封结构紧密且摩擦阻力小等优点‌。

二、Z45X-16Q 暗杆软密封闸阀零部件材料

序号	部件	材料
1	阀体	灰铸铁、球墨铸铁
2	阀瓣	球墨铸铁外覆丁晴橡胶或三元乙丙胶
3	内六角螺栓	碳化处理
4	密封圈	丁晴橡胶或三元乙丙胶
5	阀盖	灰铸铁、球墨铸铁
6	阀杆	不锈钢
7	O型密封圈	丁晴橡胶或三元乙丙胶
8	止推轴承	锡青铜
9	螺栓	不锈钢
10	压盖	球墨铸铁、铸钢
11	防尘罩	丁晴橡胶
12	手轮（传动帽）	可锻铸铁

公称通径		L	D1	D2		D3	H	B	f	n-Φd		配用螺给
mm	inch	L	D1	1.0MPa	1.6MPa	D3	H	B	f	1.0MPa	1.6MPa	1.0MPa	1.6MPa
40	1 1/2″	165	88	110		150	310	18	3	4-Φ18		M16
50	2″	178	102	125		165	340	20	3	4-Φ18		M16
65	2 1/2″	190	122	145		185	370	20	3	4-Φ18		M16
80	3″	203	133	160		200	410	22	3	8-Φ18		M16
100	4″	229	158	180		220	450	24	3	8-Φ18		M16
125	5″	254	184	210		250	480	26	3	8-Φ18		M16
150	6″	267	212	240		285	550	26	3	8-Φ23		M20
200	8″	292	268	295		340	630	30	3	8-Φ23	12-Φ23	M20
250	10″	330	320	350	355	405	750	32	3	12-Φ23	12-Φ27	M20	M24
300	12″	356	370	400	410	460	820	32	4	12-Φ23	12-Φ27	M20	M24
350	14″	381	430	460	470	520	980	36	4	16-Φ23	16-Φ27	M20	M24
400	16″	406	482	515	525	580	1010	38	4	16-Φ27	16-Φ31	M24	M27
450	18″	432	532	565	585	640	1195	40	4	20-Φ27	20-Φ31	M24	M27
500	20″	457	585	620	650	715	1270	42	4	20-Φ27	20-Φ34	M24	M30
600	24″	508	685	725	770	840	1390	48	5	20-Φ31	20-Φ37	M27	M33
700	28″	610	800	840		895	1550	40	5	24-Φ31		M27
800	32″	660	905	950		1015	1750	44	5	24-Φ34		M30
900	36″	711	1005	1050		1115	1950	46	5	28-Φ34		M30
1000	40″	811	1110	1160		1230	2170	50	5	28-Φ38		M33
