产品名称: Q946F 不锈钢四通电动球阀[ 2021-06-29 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、Q946F 不锈钢四通电动球阀产品介绍

    阀门类型:  不锈钢四通电动球阀;
    阀门型号:Q946F;
    尺寸规格:DN15-200mm;
    安装形式:法兰式;
    压力等级:1.6MPa;
    主体材质:铸钢WCB,碳钢CS,不锈钢304,316等,
     上海湖泉阀门有限公司Q946F 不锈钢四通电动球阀为X形垂直通道的球阀,它的特点是球体的两条通道为X形布置,四个通道口径均布于球体赤道圆周截面上,当球体沿顺时针旋转90时,能使相对的两个通道实现两两互通。四通球阀 Q46F法兰四通球阀只需操作板手或执行器将球体转动90°,可同时对两种介质的流向进行切换,即方便而迅速,实现阀多用的效果。



     Q946F 不锈钢四通电动球阀

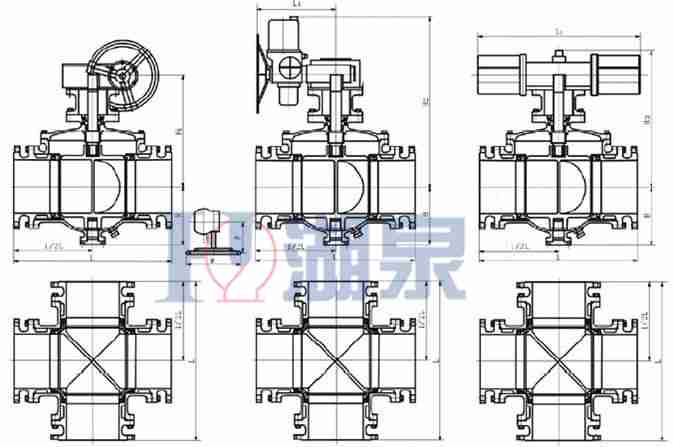

  • 公称通径DN 150 20x150 200 250x200 250 300x250 300 350x300 350 400x350 400 450x400 450 500x450 500 600x500 600
    球孔d1 150 150 200 200 250 250 300 300 350 350 400 400 450 450 500 500 600
    L 570 570 670 670 760 760 850 850 980 980 1080 1080 1220 1220 1360 1360 1750
    H 219 219 273 273 360 360 395 395 430 430 470 470 550 550 580 580 700
    手动 H1 330 330 398 398 495 495 580 580 625 625 670 670 698 698 840 840 1050
    E - - 116 116 1169 116 171 171 171 171 257 257 257 257 257 257 150
    F - - 350 350 350 350 400 400 420 420 400 400 420 420 400 400 410
    W 1050 1050 600 600 600 600 800 800 800 800 800 800 800 800 800 800 800
    电动 H2 554 554 600 600 652 652 760 760 770 770 830 830 - - 940 940 1020
    L1 235 235 235 235 235 235 259 259 400 400 400 400 - - 410 410 410
    气动 H3 666 666 735 736 926 926 1059 1059 1127 1127 1393 1393 1468 1468 1538 1538 1370
    L2 776 776 776 776 776 776 1060 1060 1060 1060 1360 1360 1360 1360 1360 1360 2840
    PN1.6 MPa主要连接尺寸及重量
    公称通径DN 150 20x150 200 250x200 250 300x250 300 350x300 350 400x350 400 450x400 450 500x450 500 600x500 600
    球孔d1 150 150 200 200 250 250 300 300 350 350 400 400 450 450 500 500 600
    L 570 570 670 670 760 760 850 850 980 980 1080 1080 1220 1220 1360 1360 1750
    H 219 219 273 273 360 360 395 395 430 430 470 470 550 550 580 580 700
    手动 H1 330 330 398 398 495 495 580 580 625 625 670 670 698 698 840 840 1050
    E - - 116 116 1169 116 171 171 171 171 257 257 257 257 257 257 150
    F - - 350 350 350 350 400 400 420 420 400 400 420 420 400 400 410
    W 1050 1050 600 600 600 600 800 800 800 800 800 800 800 800 800 800 800
    电动 H2 554 554 600 600 652 652 760 760 770 770 830 830 - - 940 940 1020
    L1 235 235 235 235 235 235 259 259 400 400 400 400 - - 410 410 410
    气动 H3 666 666 735 736 926 926 1059 1059 1127 1127 1393 1393 1468 1468 1538 1538 1370
    L2 776 776 776 776 776 776 1060 1060 1060 1060 1360 1360 1360 1360 1360 1360 2840

  • Q946F
