产品名称：Z941H-16C-DN100调节型电动闸阀[ 2021-08-19 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、Z941H-16C-DN100调节型电动闸阀产品介绍
更多点击：闸阀
品牌HQ上海湖泉产品特性调节型连接形式法兰主体材料铸钢公称通径DN80-400mm 3C阀门类别工业适用介质蒸汽密封形式
硬密封型外形中型流动方向单向驱动方式电动零部件及配件执行器压力环境常压工作温度常温
类型(通道位置)直通式规格Z941H-16C-DN100 型号Z941H-16C-DN100

二、Z941H-16C-DN100调节型电动闸阀调试方法
1、手动将电动装置置于中间位置
2、接通AC380电源，电源指示灯亮；若电源缺相，则缺相指示灯亮
3、拔码开关的正作用和反作用不能同时拔为有效

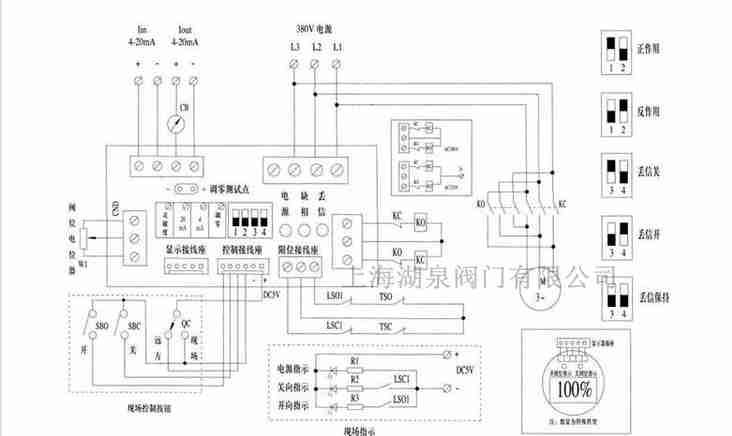

4、正作用时位置反馈信号调节。将电动装置打到全关位置，调节整体模块上的“调零”电位器，使两测试点的电压接近零（≤2mV），然后调节“4mA”电位器使输出信号为4mA；将电动装置打到全开位置，调节“20mA”电位器使输出信号为20mA。上述调节只须一次即可完成。

三、Z941H-16C-DN100调节型电动闸阀特点
1、阀瓣采用双闸板中间带万向顶结构，能自动调整阀瓣与阀座密封面吻合度，保证阀门的密封。同时此结构维修方便，节约费用，阀瓣互换性较好。
2、阀瓣、阀座密封面用钴铬钨硬质合金由等离子喷焊而成，密封面硬度高，耐磨擦，抗擦伤，使用寿命长。
3、阀杆用渗氮钢制成，表面氮化处理，硬度高，抗擦伤，耐腐蚀，使用寿命长。
4、电动装置配有转矩控制机构、现场操作机构和手、电动切换机构。除就地操作外，还可以进行远距离操作、PLC控制、4~20mA电流输入输出智能控制等。
5、手动阀门由手动机构或撞击时手轮开启。减小阀门操作力。
6、阀门可安装在管道的任何位置，同时根据介质和介质的温度选择碳钢或合金钢阀门。

四、 Z941H-16C-DN100调节型电动闸阀工作原理
开启过程
1、在关闭位置，阀体受阀杆的机械施压作用，紧压在阀座上。
2、当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3、阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4、直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
关闭过程
1、关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2、继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和闸板同时旋转90度。
3、快要关闭时闸体已在与阀座无接触的情况下旋转了90度。
4、手轮转动的后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

调节型(闭环控制)电动执行器　　调节型电动执行器不仅具有开关型一体化结构的功能，它还能对阀门进行准确地控制，从而调节介质流量。因篇幅有限其工作原理在此不作详细说明。下面就调节型电动执行器选型时需注明的参数做简要说明。　　a)控制信号类型(电流、电压) 　　调节型电动执行器控制信号一般有电流信号(4～20mA、0～10mA)或电压信号(0～5V、1～5V)，选型时需明确其控制信号类型及参数。雷力家的使用比较多的是4～20mA的电流信号。　　b)工作形式(电开型、电关型) 　　调节型电动执行器工作方式一般为电开型(以4～20mA的控制为例，电开型是指4mA信号对应的是阀关，20mA对应的是阀开)，另一种为电关型(以4-20mA的控制为例，电开型是指4mA信号对应的是阀开，20mA对应的是阀关)。一般情况下选型需明确工作形式，很多产品在出厂后并不能进行修改。
