产品名称：烟风煤粉不锈钢电动通风蝶阀[ 2022-09-26 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

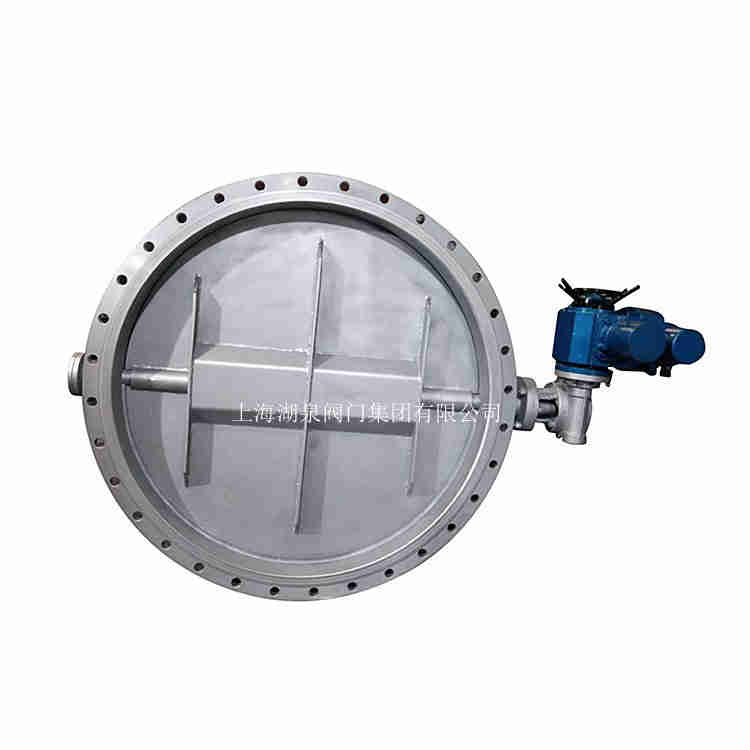

一、烟风煤粉不锈钢电动通风蝶阀产品介绍

上海湖泉阀门厂家集产品开发,设计,铸造,制造,销售及售后服务为一体化企业,多年专业主营烟风煤粉不锈钢电动通风蝶阀，不锈钢闸阀,蝶阀,不锈钢止回阀,不锈钢截止阀等产品,技术经验丰富,服务优质可靠.不锈钢电动通风蝶阀D941W-6P电动高温风阀烟气蝶阀,电动高温烟道蝶阀产品的详细参数,实时报价,价格行情,优质批发/供应等信息。电动高温烟道蝶阀生产厂家,供应电动衬胶蝶阀,供应电动双法兰蝶阀,供应电动蒸气法兰闸阀,风机电动蝶阀,蝶阀,10多年行业经验,实力雄厚,产品包安装调试,质保一年,风机电动蝶阀,蝶阀,专业设计制造团队,全国服务,24小时到达现场。

二、烟风煤粉不锈钢电动通风蝶阀产品优点

1、湖泉通风蝶阀采用短结构钢板焊接，中线式碟板形式设计制造的，该阀门结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。
2、通风蝶阀内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响
3、是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程中。介质温度≤-20-—1000℃，高温通风蝶阀选用的材质不一样。阀门公称压力为0.1MPa，通风蝶阀用以连通管道、启闭或调节介质流量。用途介绍：通风蝶阀密封材质采用与阀体相同材料加工成密封圈，驱动方式有手柄、涡轮、伞齿轮、电动、气动等。可以根据客户需要选定。，其适用温度随阀体选材而定，通风蝶阀一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为：
4、设计新颖、合理、结构特别，重量轻，启闭迅速。
5、操力矩小，操作方便，省力灵巧。
6、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

三、烟风煤粉不锈钢电动通风蝶阀主要零件的材质

零件名称	材料
阀体	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈	与阀体相同
阀杆	碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料	氟塑料、柔性石墨

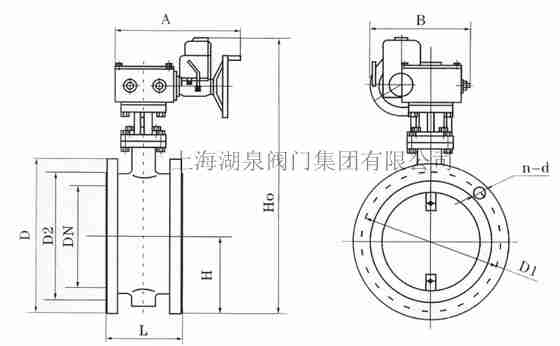

四、烟风煤粉不锈钢电动通风蝶阀规格尺寸

公称通径		结构长度	外形尺寸（参考值	连接尺寸（标准值）						参考重量
公称通径		结构长度	外形尺寸（参考值	0.05MPa和0.25MPa			0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	n-d		D	D1	n-d
50	2	108	70	418	250	225	140	110	4-14	140	110	4-14	42
65	21/2	112	80	438	250	225	160	130	4-14	160	130	4-14	53
80	3	114	95	466	250	225	190	150	4-18	190	150	4-18	62
100	4	127	105	486	250	225	210	170	4-18	210	170	4-18	81
125	5	140	120	516	325	245	240	200	8-18	240	200	8-18	90
150	6	140	132	541	325	245	265	225	8-18	265	225	8-18	100
200	8	152	160	779	325	245	320	280	8-18	320	280	8-18	110
250	10	165	187	836	363	313	375	335	12-18	375	335	12-18	145
300	12	178	220	901	363	313	440	395	12-22	440	395	12-22	160
350	14	190	245	954	363	313	490	445	12-22	490	445	12-22	215
400	16	216	270	1003	363	313	540	495	16-22	540	495	16-22	230
450	18	222	297	1058	465	439	595	550	16-22	595	550	16-22	250
500	20	229	322	1111	546	556	645	600	20-22	645	600	20-22	260
600	24	267	377	1233	546	556	755	705	20-26	755	705	20-26	370
700	28	292	430	1338	546	556	860	810	24-26	860	810	24-26	400
800	32	318	487	1452	546	556	975	920	24-30	975	920	24-30	560
900	36	330	537	1588	632	706	1075	1020	24-30	1075	1020	24-30	580
1000	40	410	587	1689	632	706	1175	1120	28-30	1175	1120	28-30	660
1200	48	470	702	1938	632	706	1375	1320	32-30	1405	1340	32-33	950
1400	56	530	782	2670	790	1338	1575	1520	36-30	1630	1560	36-36	1280
1600	64	600	895	2810	868	1476	1790	1730	40-30	1830	1760	40-36	1510
1800	72	670	995	3020	868	1476	1990	1930	44-30	2045	1970	44-39	2500
2000	80	760	1095	3220	965	1600	2190	2130	48-30	2265	2180	48-42	2900
