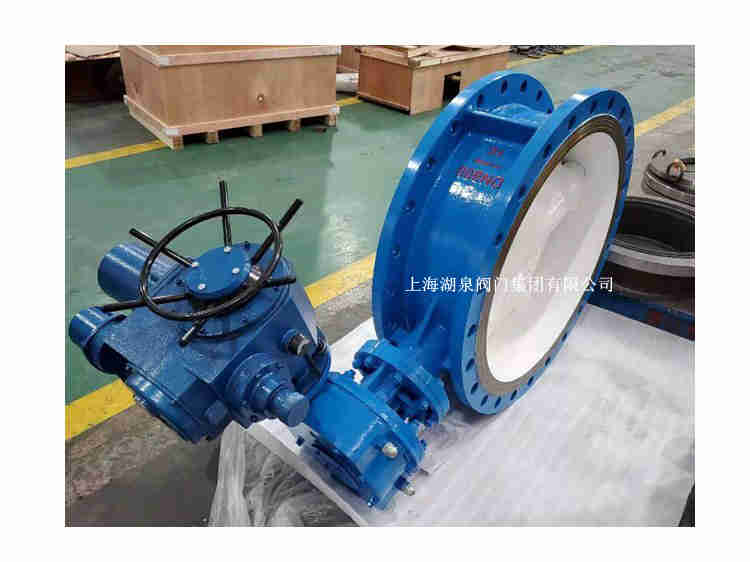

产品名称：D943H-16C DN125大口径电动硬密封蝶阀[ 2022-11-15 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、D943H-16C DN125大口径电动硬密封蝶阀产品介绍

喜乐彩票电动硬密封蝶阀型号齐全,规格多样,做工精细,密封性能好,{电动硬密封蝶阀 }使用寿命长,发货快,欢迎您来电咨询，它广泛适用于建材、冶金、矿山、电力等生产过程种介质的管道上，用以连通、启闭或调节介质量。本蝶阀产品系采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便等优点。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。

二、D943H-16C DN125大口径电动硬密封蝶阀产品特点

硬密封蝶阀：密封副的两侧均是金属材料或较硬的其它材料的被称为"硬密封".这种密封的密封性能较差,但耐高温,抗磨损,机械性能好.如:钢+钢;钢+铜;钢+石墨;钢+合金钢;(这里的钢也可能是铸铁,铸钢,合金钢也可能是堆焊,喷涂的合金).
软密封蝶阀：密封副的两侧一侧是金属材料,另一侧是有弹性的非金属材料的被称为"软密封".这种密封的密封性能较好,但不耐高温,易磨损,机械性较差.如:钢+橡胶;钢+四氟[wiki]聚乙烯[/wiki];等转子泵。
软密封蝶阀的优点是密封性能好，缺点是容易老化、磨损、使用寿命短。
硬密封蝶阀使用寿命长，但是密封性相对比软密封差。

三、D943H-16C DN125大口径电动硬密封蝶阀执行器技术参数

开关型	反馈信号:有源触点/无源触点(干触点)信号/4-20mA/电阻信号
调节型	输入/输出信号4-20mA0-10V/1-5V
现场可操控型	带现场/远程控制开关、调节型以及MODBUS, PROFIBUS现场总线
电压	AC110-240V 380V 50/60Hz; DC12V, DC24V,特殊电压可定制
可选附件	可选防爆型EXd IBT4

公称通经(DN)	主要尺寸			法兰尺寸和螺栓规格
	主要尺寸			1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	530	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	530	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	565	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	600	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	640	164	250	210	8-18	250	210	8-18	270	220	8-26
150	140	705	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	775	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	945	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	1070	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	1140	280	505	460	16-22	520	470	12-26	555	490	16-33
400	216	1210	305	565	515	16-26	580	525	16-26	620	550	16-36
450	222	1335	350	615	565	20-26	640	585	16-30	670	600	20-36
500	229	1415	380	670	620	20-26	715	650	20-30	730	660	20-36
600	267	1605	445	780	725	20-30	840	770	20-33	845	770	20-39
700	292	1844	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	2040	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	2255	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	2380	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2640	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	2886	850	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	3156	1030	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	3421	1230	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	3685	1350	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70
