产品名称：Z11H、Z11Y 型 PN25~PN160 钢制内螺纹楔式闸阀[ 2013-09-11 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 产品说明：

    Z11H、Z11Y 型 PN25~PN160 钢制内螺纹楔式闸阀喜乐彩票：手动、内螺纹连接、明杆楔式单闸板，Z11H 阀座密封面材料为 Cr13 系不锈钢、Z11Y 阀座密封面材料为硬质合金，公称压力 PN25~PN160，阀体材料为碳素钢（Z11H-25~63 Z11Y-25~160）、锻钢（Z11H-100~160）、铬钼钢（Z11Y-25I~63I）、铬镍钛不锈钢（Z11Y-25P~160P）的闸阀。

    产品性能参数：

    Z11H、Z11Y 型 PN25~PN160 钢制内螺纹楔式闸阀主要性能参数
    型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
    Z11H-25 25 2.5 ≤425 水、蒸汽、油品
    Z11H-40 40 4.0
    Z11H-63 63 6.3
    Z11H-100 100 10 ≤450
    Z11H-160 160 16
    Z11Y-25 25 2.5 ≤425 水、蒸汽、油品
    Z11Y-40 40 4.0
    Z11Y-63 63 6.3
    Z11Y-100 100 10
    Z11Y-160 160 16
    Z11Y-25I 25 2.5 ≤550 蒸汽、油品
    Z11Y-40I 40 4.0
    Z11Y-63I 63 6.3
    Z11Y-25P 25 2.5 ≤150 弱腐蚀性介质
    Z11Y-40P 40 4.0
    Z11Y-63P 63 6.3
    Z11Y-100P 100 10.0
    Z11Y-160P 160 16.0

    产品零件材料：

    Z11H、Z11Y 型 PN25~PN160 钢制内螺纹楔式闸阀主要零件材料
    型号 材料
    阀体、阀盖、闸板 闸杆 密封面 填料
    Z11H-25 碳素钢 铬不锈钢 铬不锈钢或碳钢堆焊硬质合金 石棉石墨或柔性石墨
    Z11H-40
    Z11H-63
    Z11H-100 锻钢 锻钢 铬不锈钢 -
    Z11H-160
    Z11Y-25 碳素钢 铬不锈钢 铬不锈钢或碳钢堆焊硬质合金 石棉石墨或柔性石墨
    Z11Y-40
    Z11Y-63
    Z11Y-100
    Z11Y-160
    Z11Y-25I 铬钼钢 耐热钢或铬不锈钢 铬钼钢堆焊硬质合金 石棉石墨或柔性石墨
    Z11Y-40I
    Z11Y-63I
    Z11Y-25P 铬镍钛不锈钢 铬镍钛不锈钢 铬镍钛钢堆焊硬质合金 柔性石墨或聚四氟
    Z11Y-40P
    Z11Y-63P
    Z11Y-100P
    Z11Y-160P

    产品订货须知：

    一、①钢制内螺纹楔式闸阀产品名称与型号②钢制内螺纹楔式闸阀口径③是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定上海湖泉的钢制内螺纹楔式闸阀阀型号，请按钢制内螺纹楔式闸阀型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的湖泉阀门专家为您审核把关。

    感谢您访问我们的网站【http://liruids.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

  • 产品外形及结构尺寸：

    Z11H PN25~PN63 钢制内螺纹楔式闸阀主要外形及结构尺寸 (mm)
    DN Rc / in L D H H1 D0 重量/ kg
    15 Rc ½ 90 34 208 229 120 3.5
    20 Rc ¾ 100 44 244 275 140 5.7
    25 Rc 1 110 48 261 296 160 6.9
    32 Rc 1¼ 120 56 270 310 160 8.5
    40 Rc 1½ 135 64 304 352 200 12.3
    50 Rc 2 155 75 318 377 240 30
    Z11Y PN25~PN160 钢制内螺纹楔式闸阀主要外形及结构尺寸 (mm)
    DN Rc / in L D H H1 D0 重量 / kg
    15 Rc ½ 80 34 142 155 100 1.9
    20 Rc ¾ 90 40 145 160 100 2.0
    25 Rc 1 100 50 164 186 120 3.3
    32 Rc 1¼ 120 58 187 216 140 4.8
    40 Rc 1½ 130 66 215 250 160 6.7
    50 Rc 2 140 78 244 276 180 9.6

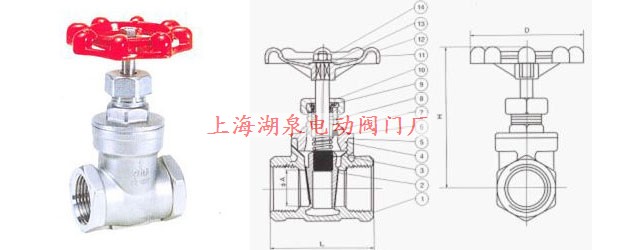

  • Z11W-16/25P不锈钢丝扣内螺纹闸阀结构图片
