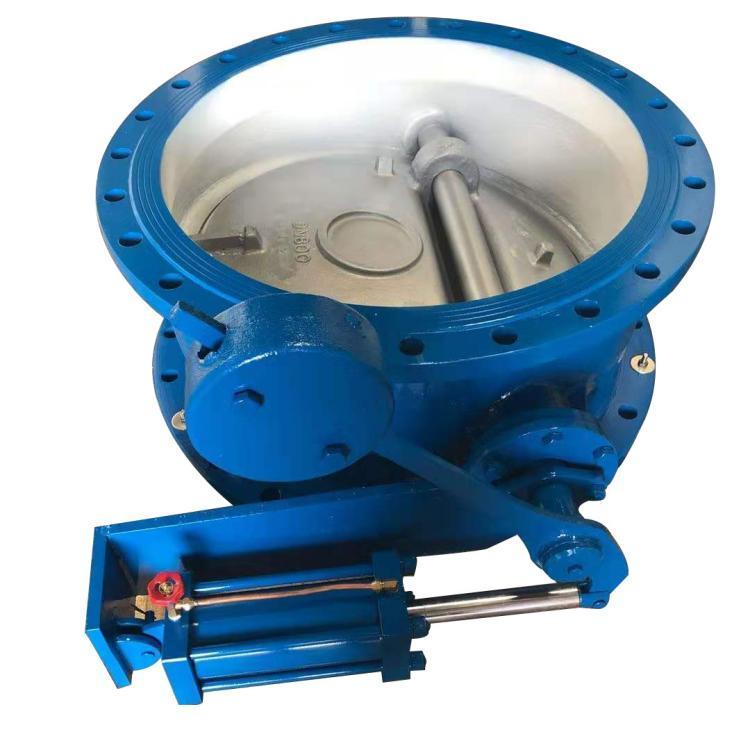

产品名称：止回阀HH47H-25C\DN400 L=315 PN25[ 2024-07-12 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、止回阀HH47H-25C\DN400 L=315 PN25产品介绍

上海湖泉HH47H-10C/16C/25C缓冲蝶式止回阀依据阀芯在阀体中的打工地位数分两位、三位等；依据所控制的通道数分两通、三通、四通、五通等；依据阀芯驱动方式分手动、机动、电动、液动等。流量控制阀,采用不锈钢或碳钢。可在任何位置的管路上安装，防止介质逆流，锅炉给水系统上回，其连接方式是利用原有管道两端法兰对夹即可投入运行。它的运用范围广泛用于给排水、消防、建筑、暖通、工业系统。凡水、气、油、酸、碱液、氢、氨、特别消防管道等介质均可使用。例如：可安装于水泵出口处，能避免产生水锤、水击声和破坏性冲击，达到防止逆流和保护设备的目的，有较好节能效果。

二、止回阀HH47H-25C\DN400 L=315 PN25主要零件材质

喜乐彩票零件名称	材质
阀体	铸铁、铸钢、不锈钢
碟板	碳钢、不锈钢+丁腈橡胶
阀杆、活塞	不锈钢

三、斜座式蝶式缓闭止回阀主要技术参数

型号	公称压力	喜乐彩票试验压力PSPN（MPa)		工作压力	介质温度	适用介质
型号	喜乐彩票 PN（MPa)	壳体	密封	P（MPa)	（℃）	适用介质
H47X、H47H、Hh47x、Hh47H、H47XfHDH47X	1	1.5	1.1	1	0～80℃	喜乐彩票水、油品
	1.6	2.4	1.75	1.6		海水、污水
	2.5	3.75	2.75	2.5

喜乐彩票公称压力	口径	尺寸(mm)						重量	喜乐彩票配管法兰(供参考)
PN	DN	尺寸(mm)						重量	喜乐彩票配管法兰(供参考)
MPa	mm	L	D	D2	D3	D4	D5	(Kg)	喜乐彩票螺栓孔中心	螺栓	螺栓直径d	螺栓
MPa	mm	L	D	D2	D3	D4	D5	(Kg)	喜乐彩票圆直径Dl	数量	螺栓直径d	喜乐彩票长度Ll
PN2.5MPa	15	16	52	15	24	31	40	0.12	65	4	M12	80
	20	19	62	19	30	40	50	0.24	75	4	M12	90
	25	22	72	24	36	47	58	喜乐彩票 0.34	85	4	M12	90
	32	28	83	31	46	56	68	喜乐彩票 0.53	100	4	M16	110
	40	喜乐彩票 31.5	93	39	55	66	78	0.8	110	4	M16	115
	50	40	108	48	65	78	90	1.2	125	4	M16	125
	65	46	128	62	80	95	110	1.8	145	8	M16	135
	80	50	142	76	96	110	128	2.2	160	8	M16	145
	100	60	168	95	115	135	150	3.8	190	8	M20	160
	125	90	194	110	125	132	-	9.2	220	8	M24	205
	150	106	224	127	150	158	-	15	250	8	M24	225
	200	140	284	165	200	208	-	26	310	12	M24	260
