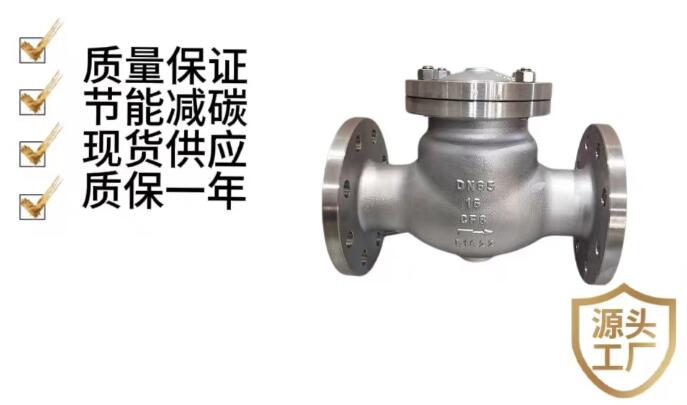

产品名称：止回阀\H44W-16P DN25生产厂家（厂商） [ 2024-07-23 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、止回阀\H44W-16P DN25生产厂家（厂商）介绍

止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。称单向阀或逆止阀，它的启闭件是靠介质流动和力量自行开启或关闭，其作用是防止管路中的介质倒流。止回阀按结构可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀又可分为立式和卧式两种；旋启式止回阀分为单瓣式、双瓣式和多瓣式三种；蝶式止回阀为直通式。以上几种止回阀在连接形式上可分为螺纹连接、法兰连接、对夹式和焊接等。适用于压力1.6~160MPa工作温度-29~+550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，适用介质为水、油品、蒸汽、酸性介质等。

二、止回阀\H44W-16P DN25生产厂家（厂商）性能参数

型号		喜乐彩票 H44H-16C~250	喜乐彩票 H44W-16P~250
工作压力（MPa）		喜乐彩票 1.6~25
适用温度（℃）		≤425	≤550
适用介质		喜乐彩票水、蒸汽、油品	弱腐蚀性介质
材料	喜乐彩票阀体、阀盖、阀瓣	碳素钢	铬镍钛不锈钢
	密封面	喜乐彩票碳钢堆焊铁基合金	本体密封

三、止回阀\H44W-16P DN25生产厂家（厂商）性能与规范

公称压力（mpa）	试验压力（mpa）
公称压力（mpa）	强度试验	密封试验	上密封试验	气密封试验
1.6	2.4	1.76	1.76	0.6
2.5	3.75	2.75	2.75	0.6
4.0	6.0	4.4	4.4	0.6
6.4	9.6	7.04	7.04	0.6
10.0	15.0	11.0	11.0	0.6

四、止回阀\H44W-16P DN25生产厂家（厂商）适用介质和温度

阀门主体材料	适用介质	适用温度
p(cf8)	硝酸类	200°
pl(cf3)	强氧化性介质	200°
r(cf8m)	醋酸类	200°
rl(cf3m)	尿素等腐蚀类	200°

五、止回阀\H44W-16P DN25生产厂家（厂商）

序号	零件名称	p	pl	r	rl
1	阀体	cf8	cf3	cf8m	cf3m
2	阀盖	cf8	cf3	cf8m	cf3m
3	阀瓣	f304	f304l	f316	f316l
4	密封面	cf8	cf3	cf8m	cf3m
5	紧固螺母	a193-b8m
6	螺母	a194-8

公称压力喜乐彩票 PN(MPa)	公称通径喜乐彩票 DN(mm)	尺寸 (mm)			重量 (kg)
公称压力喜乐彩票 PN(MPa)	公称通径喜乐彩票 DN(mm)	L	D	D1	重量 (kg)
喜乐彩票 1.6MPa	25	160	115	85	-
	32	180	140	100	-
	40	200	150	110	喜乐彩票 15.2
	50	230	165	125	21.3
	65	290	185	145	喜乐彩票 28.1
	80	310	200	160	喜乐彩票 37.6
	100	350	220	180	56.7
	125	400	250	210	91
	150	480	285	240	129
	200	495	340	295	210
	250	622	405	355	290
	300	698	460	410	320
	350	787	520	470	350
	400	914	580	525	400
	450	978	640	585	550
	500	978	715	650	850
	600	1295	840	770	喜乐彩票 1300
喜乐彩票 2.5MPa	200	533	360	310	210
	250	622	425	370	294
	300	711	485	430	367
	350	838	555	490	410
	400	864	620	550	461
	500	1016	730	660	870
