产品名称：逆止阀H41H—16C-DN200WCB铸钢材质[ 2024-07-31 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、逆止阀H41H—16C-DN200WCB铸钢材质概述

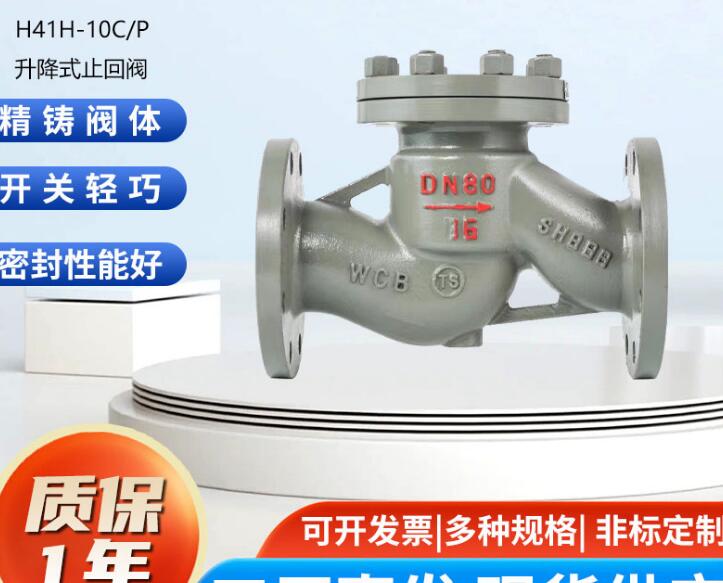

     逆止阀其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放，还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。根据阀体及内件材质的不同，可适用在化工、石油、发电、水处理、环保等工业系统需防止介质逆向流动管道中。适用于公称压力PN1、6～16、0Mpa，工作温度-29～550℃的石油、化工、火力电站等各种中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置。适用介质为：水、油品、蒸汽等。 H41H 升降式止回阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置；依靠阀瓣自重和流体压差实现自动阻止流体倒流。

    二、逆止阀H41H—16C-DN200WCB铸钢材质性能规范

    阀体材料   公称压力
    (MPa)    		 工作温度
    (℃)
         		 适用介质
    碳 钢 1．6-6．4   ≤425   水、油品、蒸汽
    10．0、16．0 ≤450 ／
    不锈钢 P 1．6-16．0 ≤200 硝酸类

    R ／ ／ 醋酸类
    铬镍钛
    耐热钢    		 PI 1．6-6．4 ≤550 石油、石油产品
    铬钼钢 1．6-16．0 ≤550 油

    三、H41H 升降式止回阀--主要外形尺寸

    公称压力
    PN    		 公称通径
    DN    		 主要连接尺寸 外形
    尺寸
    L D D 1 D 2 D 6 b f f 1 Z-φd H
    1.6MPa 40 200 145 110 85 - 16 2 - 4-18 95
    50 230 160 125 100 - 16 2 - 4-18 105
    65 290 180 140 120 - 18 2 - 4-18 120
    80 310 195 165 135 - 20 3 - 8-18 130
    100 350 215 180 155 - 20 3 - 8-18 140
    125 400 245 210 185 - 22 3 - 8-12 155
    150 480 280 240 210 - 24 3 - 8-23 180
    200 600 335 295 265 - 26 3 - 12-23 215


  • DN

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    L

    130

    150

    160

    180

    200

    230

    290

    310

    350

    400

    480

    600

    650

    750

    H

    90

    95

    100

    105

    110

    115

    140

    170

    200

    230

    255

    285

    290

    300

    Wt

    14

    15

    16

    17

    18

    19

    24

    29

    40

    58

    83

    100

    105

    110

  • 逆止阀H41H—16C-DN200WCB铸钢材质
