产品名称：阀门电动装置dzw30-18(使用说明书)[ 2023-10-10 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍

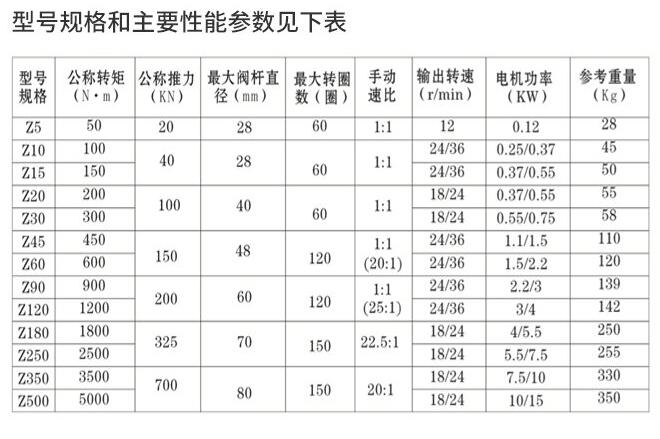

规格尺寸

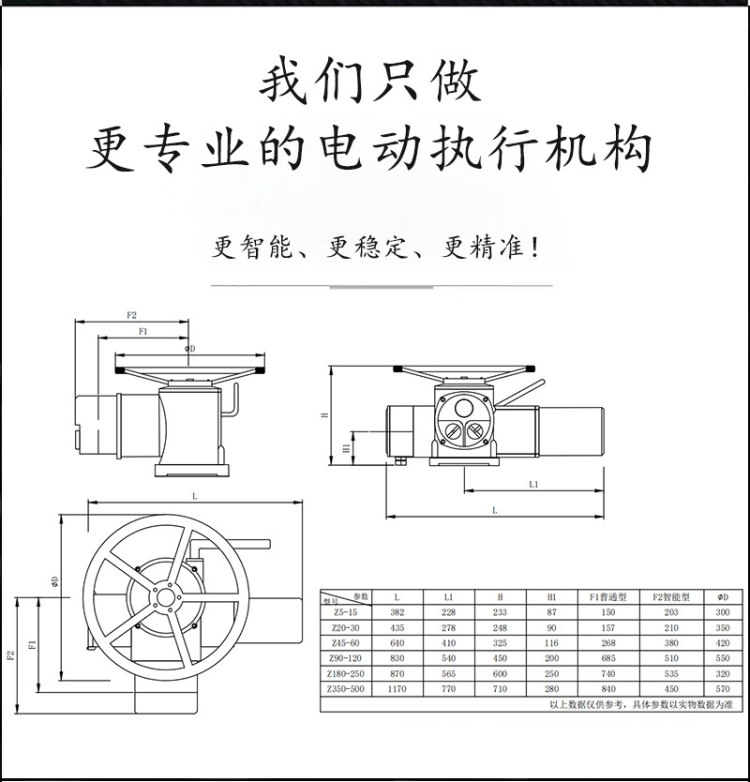

结构图片

一、阀门电动装置dzw30-18产品介绍
喜乐彩票型号 DZW30-18 阀门电动装置通称为Z型,有转矩型和推力型。它适用于阀瓣做直线运动的阀门,如闸阀、截止阀、隔膜阀、水闸门等。电动装置按钮盒上有三个按钮，中间为现场和远程转换按钮，其左边为现场关阀按钮，右边为现场开阀按钮，盖上按钮盒为远方控制，远程为直流24V开关触点控制，打开按钮盒为现场操作。（旋钮装置上有两个旋钮盒，其中一个为方式钮旋钮（红色），另一个为操作按钮（黑色），依靠电气罩壳上，突出箭头指示操作方式，操作按钮顺时针旋至箭头处为开阀，逆时针旋转为关阀。），该产品产品广泛应用于水利、建筑、消防、电力、环保、石油、化工、医药等各个领域。

二、阀门电动装置dzw30-18模块调试方法

1、手动将电动装置置于中间位置

2、接通AC380电源，电源指示灯亮；若电源缺相，则缺相指示灯亮

3、常规控制时位置反馈信号调节。将电动装置打到全关位置，调节整体模块上的“调零”电位器，使两测试点的电压接近零（≤2mV），然后调节“4mA”电位器使输出信号为4mA；将电动装置打到全开位置，调节“20mA”电位器使输出信号为20mA。上述调节只须一次即可完成。注：“调零”、“4mA”、“20mA”电位器均为顺时针方向旋转输出信号增大，反之减小，如发现顺时针旋转上述电位器时，输出信号减小，请将电位器两边的线互换。
