产品名称：电动对夹不锈钢蝶阀[ 2016-07-22 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸

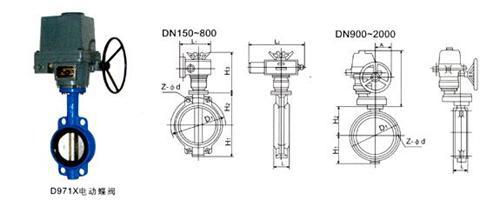

结构图片

一、电动对夹不锈钢蝶阀概述

上海湖泉阀门有限公司生产的电动对夹不锈钢蝶阀采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，该产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。符合国家GB/T13927-92阀门压力试验标准。电动对夹不锈钢蝶阀可安装在温度≤425℃，介质可为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。

二、电动对夹不锈钢蝶阀特点

1、电动对夹不锈钢蝶阀采用双偏心结构，操作灵活，省力，方便。
2、电动对夹不锈钢蝶阀具有双向密封功能，不受介质流向的控制，可在任何方向安装。
3、电动对夹不锈钢蝶阀蝶板采用框架结构，可适用不同特点的介质，供用户选择。
4、电动对夹不锈钢蝶阀能有效地防止锈蚀，可使用于不同介质。
5、电动不锈钢蝶阀具有双向密封功能，不受介质流向的控制，可在任何方向安装。

三、电动对夹不锈钢蝶阀工作原理

电动对夹不锈钢蝶阀是采用中线式蝶板以及短结构钢板进行焊接而成，是属于较新型结构，阀座与蝶板的密封面采用不锈钢与不同硬度合金制造，因此电动对夹不锈钢蝶阀在温度≤425℃的介质管道中可实现双向密封功能。

四．电动对夹不锈钢蝶阀采用标准

制造标准	GB/T 122387-89
法兰标准	GB9113-2000、GB17241.6-1998
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

五、电动对夹不锈钢蝶阀主要技术参数和性能

公称通径	DN（mm）	50～700
公称压力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
试验压力Ps(MPa)	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
适用介质	水、蒸气、油品、酸类腐蚀性等。
适用温度	碳钢 :-29℃～425℃ 不锈钢:-40℃～600℃

六、电动对夹不锈钢蝶阀订货说明

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥使用温度⑦驱动方式⑧是否带附件以便我们的为您正确选型。
　　2、如有特殊要求时请在订购产品时注明。
　　3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
　　4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
　　欢迎您访问我们的网站【http://liruids.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：021-64162222

七、电动对夹不锈钢蝶阀主要外形连接尺寸

主要外形连接尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（单位:mm）

公称通经（DN）	喜乐彩票主要尺寸			法兰尺寸和螺栓规格
	喜乐彩票主要尺寸			1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	喜乐彩票 n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	喜乐彩票 108	350	112	喜乐彩票 165	125	喜乐彩票 4-18	喜乐彩票 165	125	喜乐彩票 4-18	喜乐彩票 165	125	4-18
65	112	370	115	185	喜乐彩票 145	4-18	185	145	喜乐彩票 4-18	185	145	8-18
80	喜乐彩票 114	380	120	喜乐彩票 200	160	4-18	喜乐彩票 200	160	8-18	喜乐彩票 200	喜乐彩票 160	喜乐彩票 8-18
100	喜乐彩票 127	420	喜乐彩票 138	喜乐彩票 220	喜乐彩票 180	喜乐彩票 8-18	220	喜乐彩票 180	8-18	235	190	喜乐彩票 8-22
喜乐彩票 125	140	喜乐彩票 460	喜乐彩票 164	250	喜乐彩票 210	喜乐彩票 8-18	喜乐彩票 250	喜乐彩票 210	喜乐彩票 8-22	喜乐彩票 270	喜乐彩票 220	喜乐彩票 8-26
150	140	555	175	285	喜乐彩票 240	喜乐彩票 8-22	285	240	8-22	300	250	喜乐彩票 8-26
200	喜乐彩票 152	760	喜乐彩票 200	喜乐彩票 340	295	喜乐彩票 8-22	340	喜乐彩票 295	喜乐彩票 12-22	喜乐彩票 360	喜乐彩票 310	12-26
喜乐彩票 250	165	830	243	喜乐彩票 395	350	喜乐彩票 12-22	405	喜乐彩票 355	喜乐彩票 12-26	425	370	喜乐彩票 12-30
300	178	喜乐彩票 895	250	445	400	12-22	喜乐彩票 460	喜乐彩票 410	喜乐彩票 12-26	485	430	16-30
喜乐彩票 350	喜乐彩票 190	喜乐彩票 950	喜乐彩票 280	喜乐彩票 505	460	喜乐彩票 16-22	520	470	16-26	555	490	16-33
400	216	喜乐彩票 1190	喜乐彩票 305	喜乐彩票 565	喜乐彩票 515	喜乐彩票 16-26	喜乐彩票 580	525	喜乐彩票 16-30	喜乐彩票 620	喜乐彩票 550	喜乐彩票 16-36
450	222	1255	喜乐彩票 350	615	565	喜乐彩票 20-26	640	585	20-30	670	喜乐彩票 600	喜乐彩票 20-36
500	喜乐彩票 229	1305	喜乐彩票 380	670	喜乐彩票 620	喜乐彩票 20-26	喜乐彩票 715	喜乐彩票 650	喜乐彩票 20-33	喜乐彩票 730	喜乐彩票 660	喜乐彩票 20-36
600	喜乐彩票 267	1340	445	780	725	20-30	喜乐彩票 840	喜乐彩票 770	20-36	喜乐彩票 845	770	20-39
700	喜乐彩票 292	1520	喜乐彩票 480	喜乐彩票 895	喜乐彩票 840	24-30	910	喜乐彩票 840	24-36	喜乐彩票 960	875	24-42
800	318	喜乐彩票 1710	530	喜乐彩票 1015	950	24-33	1025	950	24-39	喜乐彩票 1085	喜乐彩票 990	喜乐彩票 24-48
喜乐彩票 900	喜乐彩票 330	喜乐彩票 1810	喜乐彩票 580	喜乐彩票 1115	喜乐彩票 1050	28-33	喜乐彩票 1125	1050	喜乐彩票 28-39	1185	1090	喜乐彩票 28-48
喜乐彩票 1000	410	1960	650	1230	1160	28-36	1255	1170	28-42	喜乐彩票 1320	喜乐彩票 1210	28-56
1200	喜乐彩票 470	2250	喜乐彩票 760	1455	喜乐彩票 1380	32-39	1485	喜乐彩票 1390	32-48	1530	喜乐彩票 1420	喜乐彩票 32-56
1400	530	喜乐彩票 2435	喜乐彩票 850	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
喜乐彩票 1600	喜乐彩票 600	喜乐彩票 2780	喜乐彩票 1030	喜乐彩票 1915	1820	喜乐彩票 40-48	喜乐彩票 1930	1820	40-56	1975	1860	喜乐彩票 40-62
1800	喜乐彩票 670	喜乐彩票 3020	喜乐彩票 1230	2115	喜乐彩票 2020	喜乐彩票 44-48	2130	2020	44-56	2195	2070	喜乐彩票 44-70
2000	喜乐彩票 760	3270	喜乐彩票 1350	2325	喜乐彩票 2230	喜乐彩票 48-48	喜乐彩票 2345	喜乐彩票 2230	48-62	2425	2300	喜乐彩票 48-70
