产品名称：电动高压闸阀Z961Y[ 2020-12-08 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、电动高压闸阀Z961Y产品介绍

    上海湖泉阀门有限公司高压电动闸阀Z961Y专注电动阀生产,做工精密,品质上乘,仓库现货供应!湖泉阀门有着多年生产历史,所产闸阀应用于众多行业,满足不同需求, 阀门高压,高压快速排阀,专注工业阀门,高压阀门规格型号,性能稳定,中部采用无阀盖压力自紧式,在高温高压工 况下具有良好的密封性能.自密封圈有两种材料,一种是低碳钢,另一种是柔性石墨316丝(网).密封面上层焊钻基硬质合金,其加工后的纯金属层≥3mm, 具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长.支管两端为焊接结构,焊按坡口可按标准或用户要求制作.适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上.专注工业阀门,高压阀门规格型号,性能稳定,正品质量保障。

    二、电动高压闸阀Z961Y产品结构特点

    1、抗高温蠕变设计
    2、阀杆采用渗氮型沉淀硬化不锈钢
    3、有手动、齿轮(伞形齿轮和正齿轮)传动、电动
    4、中部无阀盖压力自紧式连结
    5、闸板为要楔式弹性单闸板或楔式双闸板结构
    6、闸板/阀座双面堆焊钻基硬质合金

    三、电动高压闸阀Z961产品主要性能参数

    产品型号
    公称压力    		 试验压力(MPa) 工作压力(MPa) 工作温度(℃) 适用介质
    强度试验 密封试验/上密封实验
    Z961Y-250 25 37.5 27.5 - ≤425 水、蒸汽、蒸汽
    Z962H-320 32 48 36 - ≤425
    Z960Y-P54100 - 30 22 540℃为10MPa ≤540
    Z962Y-P54170 - 48 36 540℃为17 MPa ≤540


    四、电动高压闸阀Z961Y产品执行标准

    设计与制造 结构长度 法兰尺寸 压力-温度 试验-检验
    GB12234 GB12221 GB9113 JB79 GB9131 GB/T13927 JT/T9092

    五、电动高压闸阀Z961Y产品性能范围

    型号 公称压力 试验压力 工作温度(℃) 适用介质
    强度试验 水密封试验 上密封试验 气密封试验
    Z961Y 1.6 2.4 1.76 1.76 0.6 ≤200 　醋酸、硝酸类　
    Z961Y 2.5 3.75 2.75 2.75 0.6 ≤200
    Z961Y 4 6 4.4 4.4 0.6 ≤200
    Z961Y 6.4 9.6 7.04 7.04 0.6 ≤200
    Z961Y 10 15 11 11 0.6 ≤200
    Z941W-160P(R) 16 24 17.6 17.6 0.6 ≤200





  • 六、电动高压闸阀Z961Y主要连接尺寸和外形尺寸

    4.0MPa DN L D D1 D2 D6 b n-φd 电装型号 L1 H DO
    凹凸法兰 40 200 145 110 85 76 18 4-φ18 DZWl0 590 630 365
    MFM 50 250 160 125 100 88 20 4-φ18 DZWlO 590 691 365
    Z961Y 65 280 180 145 120 110 22 8-φ18 DZWl0 590 711 365
    Z961Y 80 310 195 160 135 121 22 8-φ18 DZWl5 590 775 365
    Z961Y 100 350 230 190 160 150 24 8-φ23 DZW20 590 871 365
    Z961Y 125 400 270 220 188 176 28 8-φ25 DZW20 590 948 365
    Z961Y 150 450 300 250 218 204 30 8-φ25 DZW30 810 1028 470
    40 200 550 375 320 282 260 38 12-φ30 DZW30 810 1325 470
    40P 250 650 445 385 345 313 42 12-φ34 DZW45 810 1400 470
    40R 300 750 510 450 408 364 46 16-φ34 DZW60 830 1653 550
    40I 350 850 570 510 465 422 52 16-φ34 DZW90 830 1791 550
    　 400 950 655 585 535 474 58 16-φ41 DZWl20 870 2092 320
    　 500 1150 755 670 612 576 62 20-φ48 DZW250 870 2465 320
    　 600 1350 890 795 730 678 62 20-φ54 DZW350 1170 - 570
    　 700 1450 995 900 835 768 68 24-φ54 DZW500 1170 - 570
    　 800 1650 1135 1030 960 876 76 24-φ58 DZW800 1060 - 50

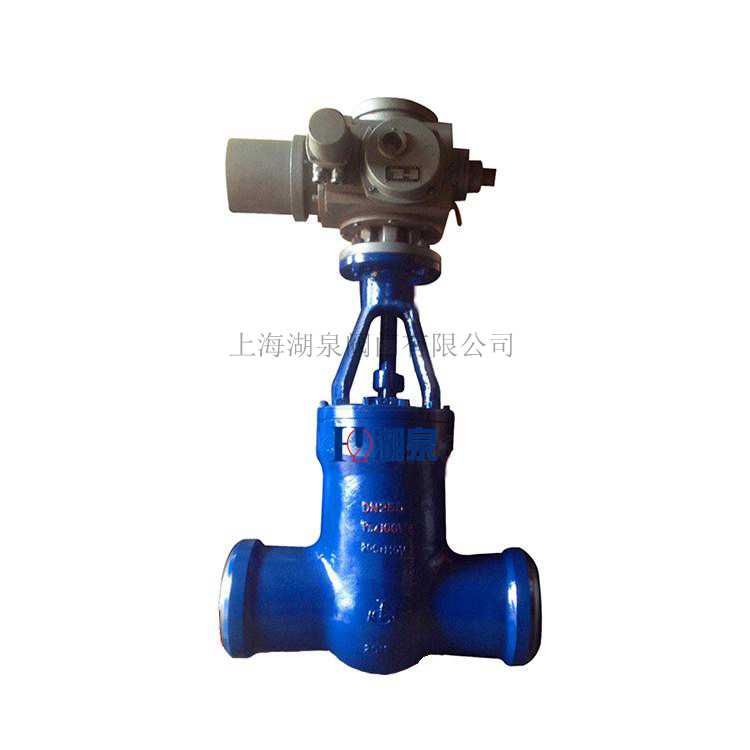

  • 七、电动高压闸阀Z961Y产品图

    电动高压闸阀Z961Y
