产品名称：不锈钢电动蝶阀公司D971H-16c-DN250[ 2022-08-17 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、不锈钢电动蝶阀公司D971H-16c-DN250产品介绍

    喜乐彩票供应电动蝶阀D971H-16C-DN250生产厂家，它是由电动执行器与对夹蝶阀组成,基本参数,电动对夹式蝶阀 是依靠电动执行器的电源驱动来控制阀门的开关,电动对夹式蝶阀本身没有法兰,阀体厚度相对来说比较薄,是直接用一组螺栓穿过螺栓孔,将蝶阀夹在管道两端法兰之间,然后用螺栓连接起来，电动对夹蝶阀密封形式分为三偏心金属密封、中线软密封、双偏心软密封三种形式, 产品设计新颖、合理、结构简单、体积小、重量轻。90度回转启闭迅速,操力矩小,操作方便,省力灵巧。高品质电动对夹蝶阀 生产厂家,十余年电动对夹蝶阀 生产配套经验.电动对夹蝶阀为水务,环保,水处理等领域提供高效稳定的工程保证,欢迎点击咨询!

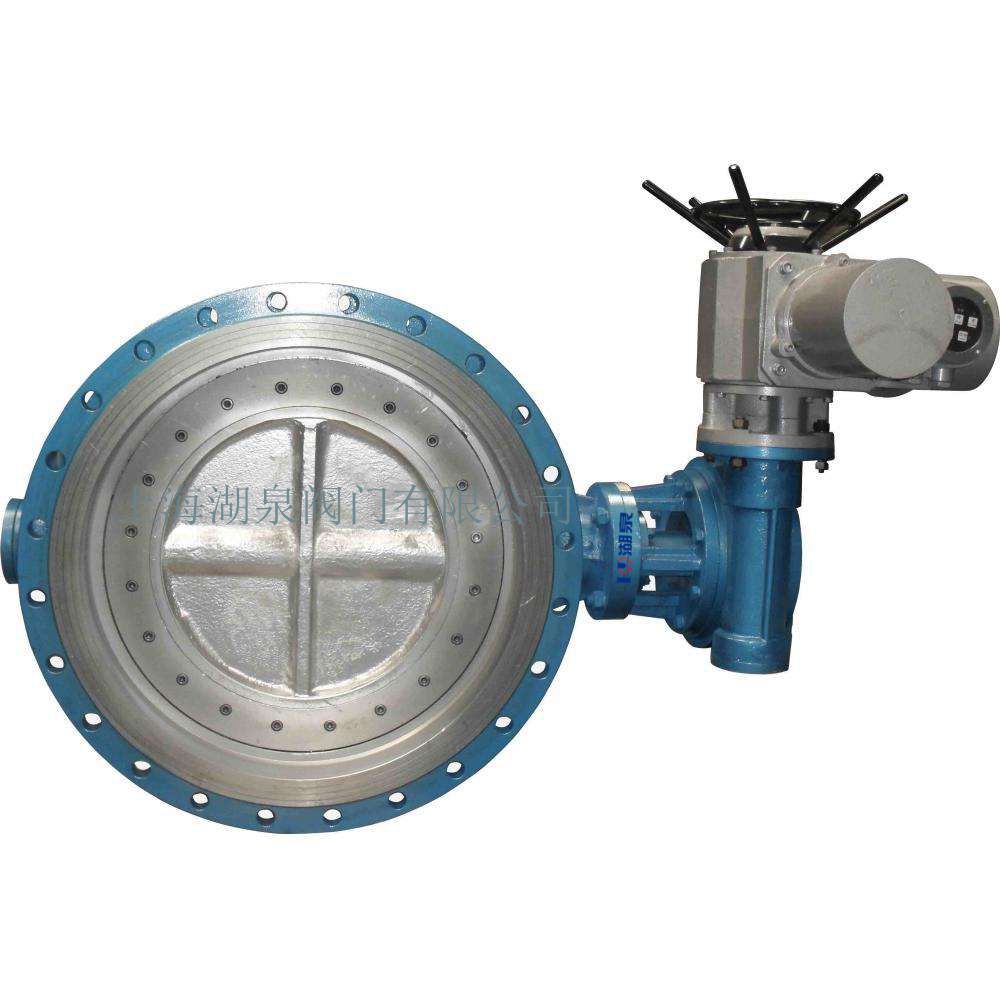

    不锈钢电动蝶阀公司

    二、不锈钢电动蝶阀公司D971H-16c-DN250产品电动执行器特点

    1、控制类型：智能调节、比例型、开关型
    2、防护等级：IP67
    3、电源信号：DC24V、AC220V、AC380V
    4、接收信号：A-20mA、0-10mA、1-5VDC
    5、动作时间：9秒、13秒、15秒、30秒、50秒、100秒、150秒

    三、不锈钢电动蝶阀公司D971H-16c-DN250产品零件材料

    零件名称 材料
    阀体 灰铸铁、球墨铸铁、铸钢、不锈钢、特殊材料
    蝶板 球墨铸铁、铸钢、不锈钢、合金钢
    阀轴 2Cr13、不锈钢
    密封圈 各种橡胶、聚四氟乙烯
    填料 O型圈、柔性石墨

    四、电动蝶阀其它相关参数

    D971X-16Q电动对夹软密封蝶阀该型号的含义以及表示，解释为： D表示蝶阀、9表示电动、7表示对夹、1表示中线、X表示软密封、16表示压力、Q表示球墨铸铁（QT450）。
    D971X-16Q（球墨铸铁软密封材质密封性良好，比较适用于清水，无颗粒的污水，以及无腐蚀性的气体但，并且压力不高的工况管路上）。
    D971X-16C电动对夹软密封蝶阀该型号的含义以及表示，解释为: D表示蝶阀、9表示电动、7表示对夹、1表示中线、X表示软密封、16表示压力、Q表示铸钢（WCB）。
    D971X-16C（铸钢软密封材质密封性良好，比较适用于清水，无颗粒的污水，以及无腐蚀性的气体，并且压力不高的工况管路上）。
    D971X-16P电动对夹软密封蝶阀该型号的含义以及表示，解释为:
    D表示蝶阀、9表示电动、7表示对夹、1表示中线、X表示软密封、16表示压力、Q表示不锈钢（CF8、CF3）。
    D971X-16P（不锈钢软密封材质密封性良好，比较适用于清水，无颗粒的污水，以及无腐蚀性的气体，并且压力不高的工况管路上）。

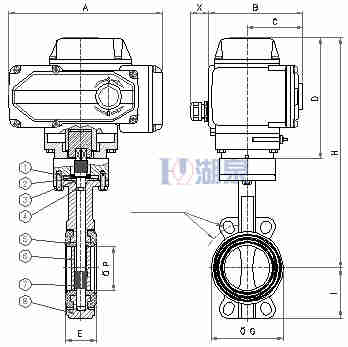

  • DN L H H1 A B 0.6MPa 1.0MPa 1.6MPa
    DO n-d DO n-d DO n-d
    50 43 63 306 180 200 110 4-14 125 4-18 125 4-18
    65 46 70 321 180 200 130 4-14 145 4-18 145 4-18
    80 46 83 346 180 200 150 4-18 160 8-18 160 8-18
    100 52 105 387 180 200 170 4-18 180 8-18 180 8-18
    125 56 115 411 180 200 200 8-18 210 8-18 210 8-18
    150 56 137 447 270 280 225 8-18 240 8-22 240 8-22
    200 60 164 572 270 280 280 8-18 295 8-22 295 8-22
    250 68 206 646 270 280 335 12-18 350 12-22 355 12-26
    300 78 230 738 380 420 395 12-22 400 12-22 410 12-26
    350 78 248 761 380 420 445 12-22 460 16-22 470 16-26
    400 102 289 877 450 470 495 16-22 515 16-26 525 16-30
    450 114 320 938 480 490 550 16-22 565 20-26 585 20-30
    500 127 343 993 480 490 600 20-22 620 20-26 650 20-33
    600 154 413 1131 480 490 705 20-26 725 20-30 770 20-36
    700 165 478 1476 640 660 810 24-26 840 24-30 840 24-36
    800 190 525 1533 640 660 920 24-30 950 24-33 950 24-39
    900 203 585 1655 750 860 1020 24-30 1050 28-33 1050 38-39
    1000 216 640 1765 850 900 1120 28-30 1160 28-36 1170 28-42
    1200 254 755 1995 850 900 1340 32-33 1380 32-39 1390 32-48

  • 电动对夹蝶阀
