蝶阀知识阀门首页 > 阀门知识 > 蝶阀知识 >

电动蝶阀原理图__ 220v电动蝶阀原理图__ 电动蝶阀控制原理图

[ 2015-12-15 ]
电动蝶阀有普通型和智能型。普通型，当接通其电机，阀门便开或合，视电机正反转而定；智能型如AC380V的，给其供AC380V后，电机不动，内部控制电路板可以工作。当给其输入4—20mA电流时，做相应动作。4mA时关闭，20mA时打开。而且有4—20mA模拟量反馈信号，以反应它的阀门开度大小。  电动蝶阀由电动执行器和蝶阀组成，电动执行器为90度旋转，有开关和调节式两种控制方式，通过电动执行器旋转带动蝶阀的开启与关闭。具备手动操作功能，在断电时通过手动操作来开关蝶阀。

常见的电动蝶阀原理图

电动蝶阀原理图



开关型带有源灯指示电动蝶阀原理图，共有5根接线，1，2，3是控制部分，1，4，5是反馈部分 电动蝶阀原理图

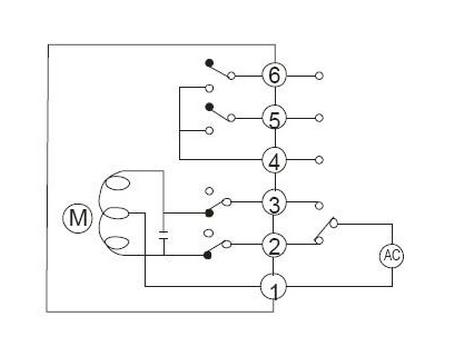

开关型带无源触点型反馈电动蝶阀原理图，1，2，3是控制部分接线，4，5，6为无源触点反馈

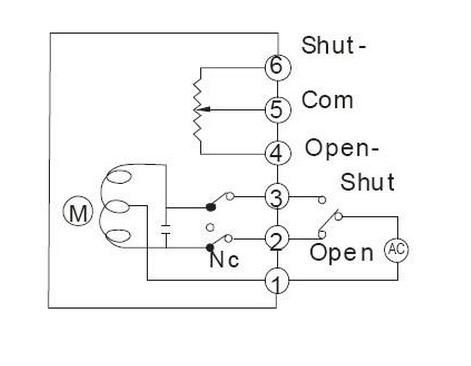

开关型带开度信号反馈电动蝶阀原理图。1，2，3为控制接线部分，4，5，6为反馈部分，输出0-5K的电阻值，可以选定
电动蝶阀原理图
