产品名称：全衬四氟蝶阀D71F4[ 2021-06-29 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、全衬四氟蝶阀D71F4 产品介绍

    上海湖泉阀门有限公司全衬四氟蝶阀D71F4用带有球形密封表面的衬聚四氟包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，严密的密封性能，超长的使用寿命；可做快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式，阀轴两端的密封由蝶板和阀座之间的旋转基面加氟橡胶来控制，D71F46衬氟蝶阀,作为一种用来实现管路系统通断及流量控制的部件，衬氟蝶阀已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。衬氟蝶阀其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。
    全衬四氟蝶阀D71F4

    二、全衬四氟蝶阀D71F4产品技术参数

    适用介质:酸碱、食品、药品、污水、淡水、油品等.
    适用温度:-23℃～+150℃(根据阀座材质而定)
    阀体材质:不锈钢304、316, 316L。
    阀座材质:聚四氟乙烯F4。
    阀板材质:不锈钢、304,316,316L。
    驱动方式: 手动、蜗轮传动、气动、电动、液动。



    手动    		 D71F4/P (半衬 )
    蜗轮传动    		 D371F4/P （半衬 ）
    D71F46/P (半衬  ) D371F46/P （半衬）
    D71F4    ( 全衬 ) D371F4    （全衬 ）
    D71F46 （全衬 ） D371F46   （全衬）


    气动    		 D671F4/P （半衬 ）

    电动
         		 D971F4/P   (半衬)
    D671F46/P （半衬） D971F46/P (半衬)
    D671F4   （全衬） D971F4     (全衬)
    D671F46 （全衬 ） D971F46    (全衬 )

    主要零件及材料 衬四氟蝶阀标准
    零件名称 材料 设计标准 GB12238
    上下阀体 铸铁、铸钢、不锈钢、衬F4 结构长度 GB12221
    阀 座 F4 法兰标准 JB/T79-94
    带杆碟板 全衬（WCB包衬）、半衬（不锈钢） GB9113.1-26
    衬 垫 硅橡胶 检验试验 GB/T13927
    涡轮手柄 Qt400-15球墨铸铁、铝合金 驱动方式 涡轮、手动、电动、气动

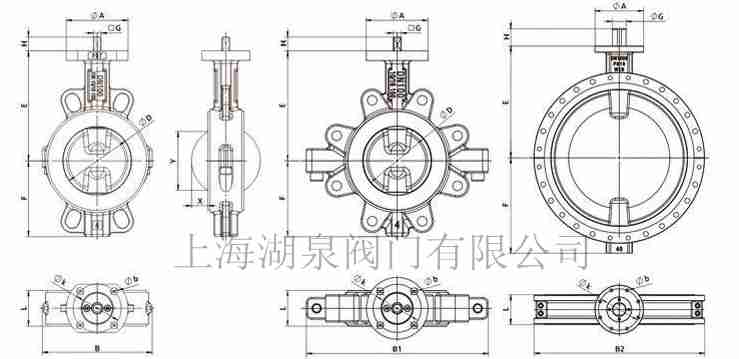

  • 公称通径 标准值 参考值
    DN (mm) NPS(inch) L D D1 D2 f b Z一φd D0 H 重量(kg)
    PNl.0MPa
    40 11/2 33 145 110 85 3 18 4-φ18 160 140 3
    50 2 43 160 125 100 3 20 4-φ18 200 145 4
    65 21/2 46 180 145 120 3 20 4-φ18 250 155 6
    80 3 46 195 160 135 3 22 4/8-φ18 250 165 8
    1OO 4 52 215 180 155 3 22 8-φ18 250 180 12
    125 5 56 245 210 185 3 24 8-φ18 300 203 18
    150 6 56 280 240 21O 3 24 8-φ23 300 225 28
    200 8 60 335 295 265 3 26 8-φ23 200* 275 56
    250 10 68 390 350 320 3 28 12-φ23 200* 315 72
    300 12 78 440 400 368 4 28 12-φ23 240* 348 88
    350 14 78 500 460 428 4 30 16-φ23 240* 415 120
    400 16 102 565 51 5 482 4 32 16-φ25 280* 460 145
    450 18 114 615 565 532 4 32 20-φ25 280* 500 165
    500 20 127 670 620 585 4 34 20-φ25 320* 530 195
    600 24 154 780 725 685 5 36 20-φ30 320* 610 268
    700 28 165 895 840 800 5 40 20-φ30 360* 675 320
    800 32 190 101O 950 905 5 44 24-φ34 360* 805 395
    900 36 203 1110 1050 1005 5 46 28-φ34 380* 995 450
    1OOO 40 216 1220 1160 1115 5 50 28-φ34 400* 1170 680
    1200 48 254 1450 1380 1325 5 56 32-φ41 400* 1295 825
