产品名称：煤矿隔爆瓦斯电动蝶阀WSD943H-16C-DN700[ 2020-12-22 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、煤矿隔爆瓦斯电动蝶阀WSD943H-16C-DN700主要技术参数及要求
(1)煤矿隔爆瓦斯防爆电动蝶阀设备安装地点：具有混合气体或煤尘危险的电动阀门站。
(2)适用介质：含有瓦斯、煤尘、水、油等混合物。
(3)环境温度：-20～+60℃。
(4)主要部件材料：阀体、蝶板：铸钢；阀杆：不锈钢(2Cr13)。
(5)适用环境：含有瓦斯、煤尘等性混合物，但无破坏性绝缘性气体环境，相对湿度：≤95％
(6)额定工作电压：380V 660V
(7)控制电压：交流：6V、9V、12V、24V、36V
直流：6V、9V、12V、24V、36V
(8)额定电源频率：50Hz
(9)额定控制电流：≤15A
(10)电机：生产电动装置厂家有煤安防爆电机。
(11)信号输入阻抗：≤150Ω 信号输出阻抗：≤700Ω 信号电流≤36mA（输出）
(12)阀门完全开启完全关闭时间：≤1 分钟
(13)防爆标志：Ex dI Mb
(14)防护等级：不低于 IP55
(15)电动装置配套矿用隔爆型，在阀门电控箱故障的情况下，能够实现手动开启关闭阀门。
(16)电动装置输出的大扭矩不应对阀门造成破坏，输出的小扭矩能保证阀门的正常开启，阀门输出扭矩在现场可调。
(17)配套电动装置必须提供过力矩保护、行程保护、电机过热保护、机械限位等功能。
(18)三偏心结构，斜圆锥面密封形式：阀体密封面与密封圈之间不会产生干涉，也没有磨损，使密封更安全可靠，寿命更长。
(19)阀杆结构采用整根阀杆，蝶板在流道方向不会窜动，更有利于密封和启闭的可靠性。
(20)满足煤矿瓦斯高爆性、高腐蚀性和煤尘颗粒介质下能长期、安全运行的要求。

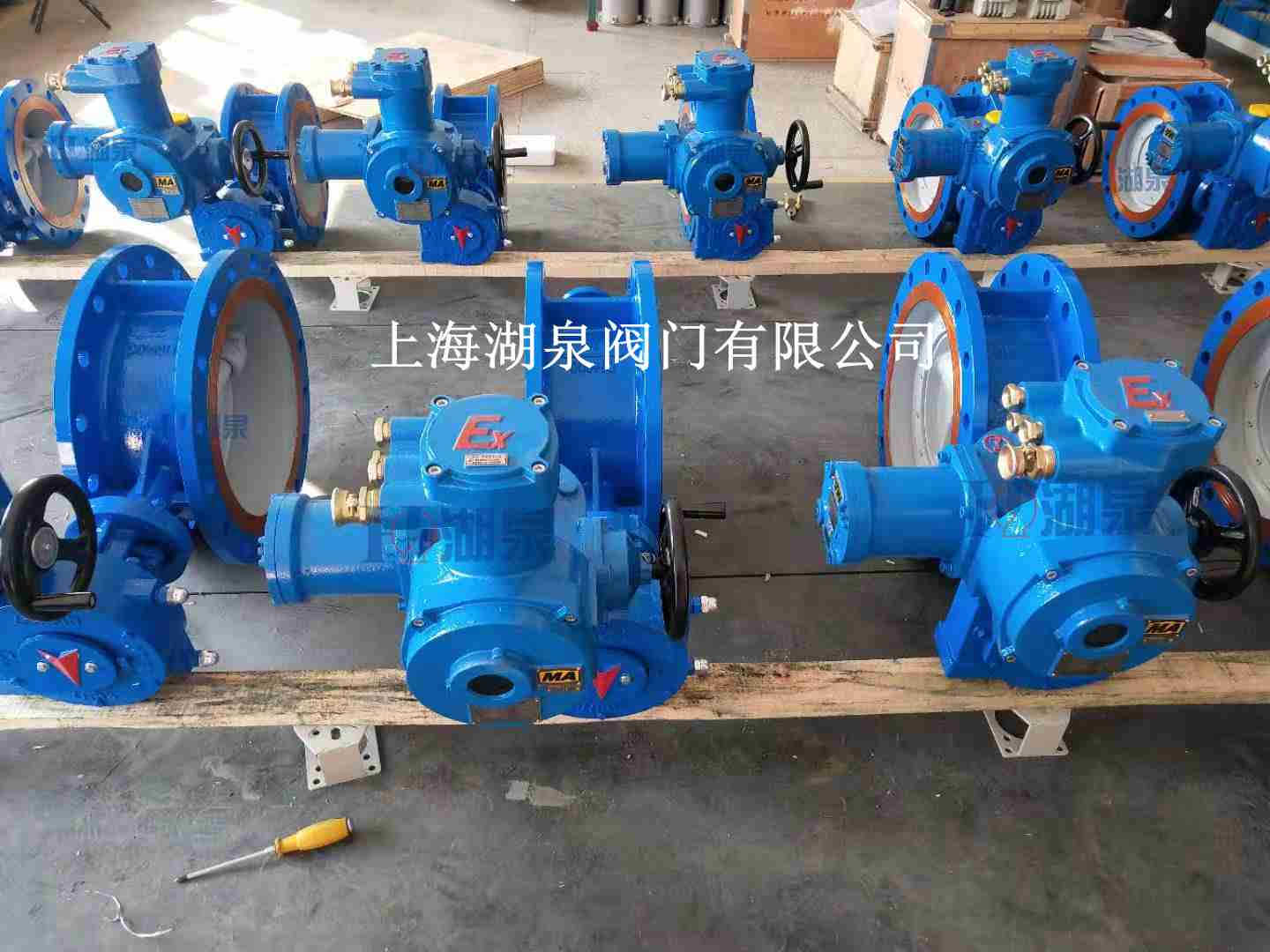

二、煤矿隔爆瓦斯电动蝶阀WSD943H-16C-DN700产品

三、煤矿隔爆瓦斯电动蝶阀WSD943H-16C-DN700执行规范和标准
煤矿隔爆瓦斯电动蝶阀专用瓦斯阀和控制箱的设计、生产、检验应符合（不限于）下列标准：
——Q/320421JLM001-2011《煤矿用隔爆型阀门电动装置技术条件》
——GB/T 12224-2005      《钢制阀门一般要求》
——GB/T 12221-2005      《金属阀门结构长度》
——GB 12238-2008 《法兰和对夹连接弹性密封蝶阀》
——JB/T 8527-1997 《金属密封蝶阀》
——GB/T 12227-2005      《通用阀门球墨铸铁件技术条件》
——GB/T 12229-2005      《通用阀门碳素钢铸铁件技术条件》
——GB/T 26480-2011      《阀门的检验与试验》
——GB/T 13927-2008      《工业阀门压力试验》
——GB/T 7928-1999 《通用阀门供货要求》
——GB12220-89 《通用阀门标志》
——GB3836.1-2010 《爆炸性气体环境用电气设备第1部分：通用要求》
——GB3836.2-2010 《爆炸性气体环境用电气设备第2部分：隔爆型“d”》
——GB3836.3-2010 《爆炸性气体环境用电气设备第3部分：增安型“e”》
——GB/T24922-2010 《隔爆型阀门电动装置技术条件》
——Q/320421JLM002-2011 《煤矿用隔爆型阀门电动装置控制箱》
——Q/320421JLM005-2011 《煤矿用隔爆型阀门电动装置控制箱》

四、矿用配套电动装置（瓦斯专用阀门厂家提供型号与选用阀门配套）
适用环境：含有瓦斯、煤尘等爆炸性混合物，但无破坏性绝缘性气体环境，相对湿度：≤95％（+25℃时）。
额定工作电压：AC660V或AC380V
额定电源频率：50Hz
额定控制电流：≤10A
信号输入阻抗：≤150Ω 信号输出阻抗：≤700Ω 信号电流36mA（输出）
环境温度：-20~+40℃
防爆标志：ExdI Mb
防护等级：IP68

五、矿用电动蝶阀KXBC矿用隔爆型电动阀门控制箱
适用环境：含有瓦斯、煤尘等爆炸性混合物，但无破坏性绝缘性气体环境，相对湿度：≤95％（+25℃时）。
额定工作电压：AC660V或AC380V
额定电源频率：50Hz
额定控制电流：≤15A
信号输入阻抗：≤150Ω信号输出阻抗：≤700Ω信号电流36mA（输出）
环境温度：-20~+40℃
防爆标志：ExdI Mb
防护等级：IP54
污染等级：3级

六、电气保护功能和技术性能
（1）自带相序鉴别保护单元，可自动识别、调整三相电源的相序，从而正确执行对阀门的开、关控制，
无需用户每次上电都必须核对相序，调整电动装置电机接线；
（2）自带相序保护单元，在电源出现缺相时自动保护，避免电机缺相运行，烧毁电机；
（3）自带漏电保护单元，在出现电机绝缘等级下降时，及时保护，避免出现危险。
（4）自带过力矩保护，当阀门出现卡死等情况时，过力矩动作保护，避免发生阀门损坏。
（5）自带过载保护、欠压保护等单元，避免烧毁电机。
（6）具有短路、断相、过载、欠压、过力矩等多种保护功能，并可提供远方/就地两种选择。
（7）信号电平（DC）：5V、24V
（8）输出阻抗≤700Ω
（9）输出*大信号电流DC36mA
（10）在电机旋向确定后，可自动校正三相电源的相序，用户可随意接入电动控制箱的三相电源。
（11）位置反馈电位器阻值范围在1～10KΩ间。
（12）可与多种自控系统可靠衔接：由用户提供干接点、使用模块上的+24VDC电源；由用户提供+24VDC
电源、此时用户的+24VDC电源负极与模块电源负极并接在一起，电源的正极输入到模块的各功能端，即
可实现各种控制功能。
（13）输入/输出信号均经光电隔离，抗干扰能力较强。
（14）阀、关阀、电子互锁加机械互锁，可靠保证开向、关向交流接触器不能同时吸合。
（15）欠压保护值为额定电压的负15％。
（16）厂家提供配套的电源电缆和控制电缆型号。

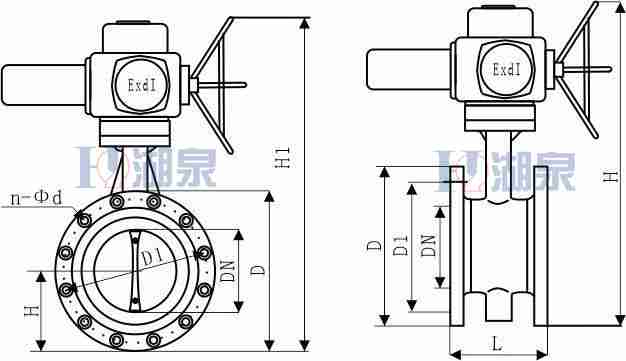

七、煤矿隔爆瓦斯电动蝶阀WSD943H-16C-DN700产品
