潍坊矿用电动配水闸阀生产厂家

[ 2024-03-28 ]

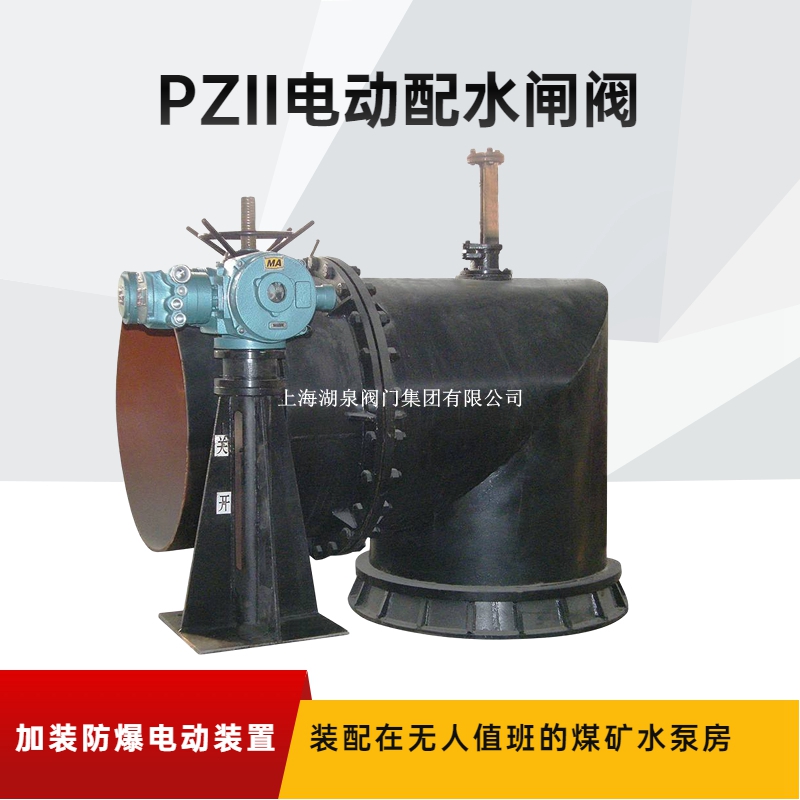

潍坊矿用电动配水闸阀生产厂家电动配水闸阀是指一种可以通过电动机驱动的闸阀，其主要用于控制矿井中的水流量，以保证矿井的正常生产和安全运营。矿用电动配水闸阀的作用主要是调节矿井内的水流量，以达到控制矿井的水平衡和排水的目的。
矿用电动配水闸阀生产厂家

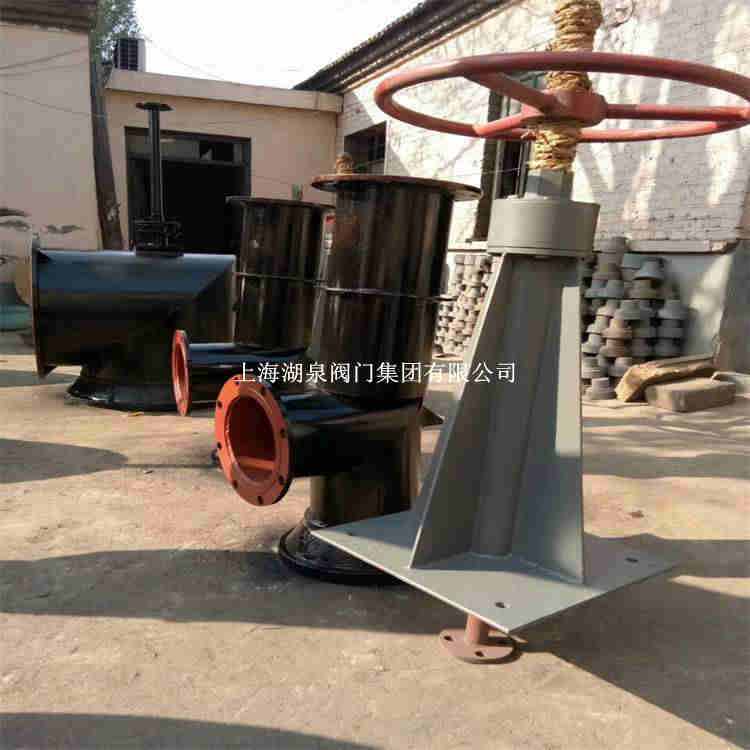

配水闸阀组成及作用：
1, 操纵装置：设计中采用手轮和螺母固定在一起,操纵杆仅作上移动而不旋转,为了减少旋转,为了减少旋转手轮时的阻力加上了滚珠采用滚动摩擦方式。
2,,闸阀：闸阀由阀体,阀舌,锥形密封环等部件组成,阀体为直角弯管式焊接件,锥形密封环是***配水闸阀密封性能好坏的关键部位,为整体铸造,用法兰与阀体连接,发舌与阀杆的连接方式为铰接式。
3, 连接操纵杆和阀杆的便是连接杆。
4, 法兰短管：作为配水巷和配水闸阀之间的连接管以PZI-800为列，代号意思：

主要性能规范

型号		喜乐彩票 PXWII（I）-400	PXWII（I）-500	PXWII（I）-600	喜乐彩票 PXWII（I）-800	喜乐彩票 PXWII（I）-1000	喜乐彩票 PXWII（I）-1200
公称通径（mm）		400	500	600	800	1000	喜乐彩票 1200
喜乐彩票介质和温度		水、≦80℃
喜乐彩票公称压力（MPa）		喜乐彩票 0.1（试验压力0.25）
操作行程（mm）		220	220	290	300	350	350
配套电动装置型号		喜乐彩票 ZB20-24	喜乐彩票 ZB20-24	ZB30-24	ZB30-24	ZB45-24	ZB60-24
电机功率（Kw）		0.55	0.55	0.75	喜乐彩票 0.75	1.1	1.5
喜乐彩票额定电流（A）	喜乐彩票 660V	1.39	喜乐彩票 1.39	2	2	2	2.6
喜乐彩票额定电流（A）	380V	2.2	2.2	喜乐彩票 2.62	2.62	4	喜乐彩票 4.12

阀门型号	DN		D		D1		D2		D3		d		H1		h1		h2		h3		h4
PXWII（I）-400	喜乐彩票 400		540		喜乐彩票 495		90		120		35		喜乐彩票 1066		喜乐彩票 250		462		喜乐彩票 523		1250
喜乐彩票 PXWII（I）-500	500		640		600		90		120		35		1066		300		512		673		1250
PXWII（I）-600	喜乐彩票 600		760		705		90		135		45		1066		350		602		喜乐彩票 768		1250
PXWII（I）-800	800		960		喜乐彩票 920		90		135		45		1066		450		702		喜乐彩票 868		1250
喜乐彩票 PXWII（I）-1000	喜乐彩票 1000		1160		1120		喜乐彩票 110		160		50		1315		550		喜乐彩票 842		1119		喜乐彩票 1500
喜乐彩票 PXWII（I）-1200	1200		1450		喜乐彩票 1380		110		160		50		1315		喜乐彩票 600		1010		1300		1500

阀门型号	a1	a2		b1		b2		C		C1		C2		喜乐彩票 n×d1		喜乐彩票 n×d2		n×d3		n×d4
喜乐彩票 PXWII（I）-400	300	喜乐彩票 300		400		400		喜乐彩票 410		喜乐彩票 260		70		4×ф19		2×ф15		4×ф17		喜乐彩票 16×ф23
PXWII（I）-500	喜乐彩票 300	喜乐彩票 300		400		400		喜乐彩票 470		喜乐彩票 340		70		喜乐彩票 4×ф19		喜乐彩票 2×ф15		4×ф17		喜乐彩票 16×ф23
PXWII（I）-600	300	喜乐彩票 300		400		喜乐彩票 400		520		360		80		4×ф19		2×ф19		喜乐彩票 4×ф17		喜乐彩票 20×ф25
喜乐彩票 PXWII（I）-800	喜乐彩票 300	喜乐彩票 300		喜乐彩票 400		喜乐彩票 400		625		喜乐彩票 460		80		4×ф19		2×ф19		喜乐彩票 4×ф17		喜乐彩票 24×ф30
PXWII（I）-1000	400	喜乐彩票 400		500		500		720		560		100		喜乐彩票 4×ф19		2×ф19		6×ф22		27×ф30
PXWII（I）-1200	400	400		喜乐彩票 500		喜乐彩票 500		喜乐彩票 820		660		100		4×ф19		喜乐彩票 2×ф19		6×ф22		喜乐彩票 30×ф30

H（mm）		喜乐彩票 5000	喜乐彩票 4500	4000	3500
h （mm）	PXWII（I）－400/500	喜乐彩票 3765	喜乐彩票 3265	2765	喜乐彩票 2265
	PXWII（I）－600/800	喜乐彩票 3497	2997	喜乐彩票 2497	1997
	PXWII（I）－1000/1200	3100	2600	2100	1600
