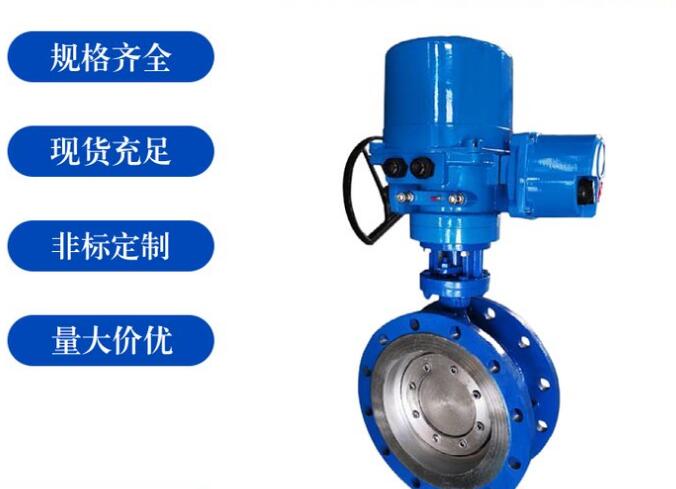

D943H-1/2.5/6/10/16/25C、硬密封蝶阀、电动蝶阀、电动翻板阀

口径：NPS2～NPS48、DN50～DN2000
压力：Class150、PN6～PN40
材质：碳钢、不锈钢、合金钢、双相钢
驱动：手动、蜗轮蜗杆传动、电动、气动
应用：石油，化工，天然气，石化，煤化工等行业

蝶阀适用于DN50～DN2000、PN6～PN40的各种管路上，用于截断或接通管路中的介质。选用不同的材质，蝶阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。蝶阀的驱动方式为手动、蜗轮传动、气动或电动。蝶阀一般采用法兰连接，也可采用对焊连接。在管道两端焊上蝶阀专用法兰（法兰公称压力等级和蝶阀公称压力等级要一样），然后用螺栓从蝶阀的4个耳朵孔穿过，固定在法兰上，两边用螺栓固定。这种蝶阀就是对夹式蝶阀。

在下列工况条件下，推荐选用蝶阀：

喜乐彩票  ①要求节流、调节控制流量；

 ②泥浆介质及含固体颗粒介质；

喜乐彩票  ③要求阀门结构长度短的场合；

喜乐彩票  ④要求启闭速度快的场合；

  ⑤压差较小的场合。

蝶阀型号编制
特殊	阀门类型	驱动方式	连接方式	结构型式		密封材质	一	压力等级	阀体材质
B:保温型     D:低温型     S:伸缩型     TL:脱硫型     U:U型     K:抗硫型     T:通风型     W:无销型     X:信号型     Y:氧气型	D:蝶阀	手动省略         3:蜗轮         6:气动         7:液动         9:电动	1:内螺纹     2:外螺纹     4:法兰     6:焊接     7:对夹     8:卡箍     9:卡套	密封型	1:中线垂直         2:单偏心         3:双偏心         4:三偏心	F:氟塑料PN6     H:Cr13不锈钢     Y:硬质合金     W:阀体     X:橡胶     T:铜合金     J:衬胶		请     看     压     力     表	Q:球墨铸铁         T:铜及铜合金         C:碳钢         P:铬镍系不锈钢         R:1Mo2T系不锈钢

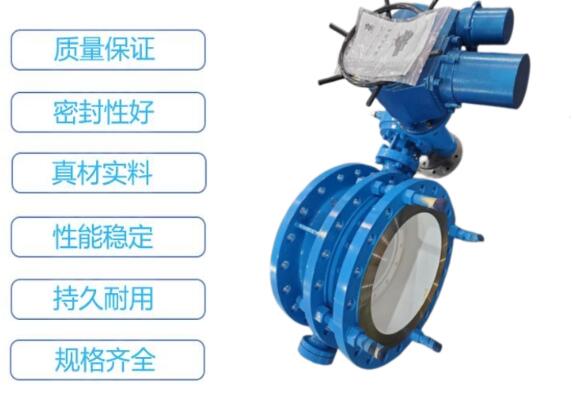

本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。其结构采用三维偏心原理设计，弹性密封和硬软多层密封兼容的加工新工艺，使蝶阀在运行工作时，减少其扭矩力，达到省力，节能之功能。从而确保整体的抗腐蚀．耐高温．,抗靡损的可靠性。本产品引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的冶金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能；密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点；碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；大规格蝶板采用绗架结构，强度高，过流面积大，流阻小；本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装；驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

公称通径DN		结构长度L		外形尺寸（参考值）				连接（标准值）						参考 重量Dd343H
				H	Dd943H			PN0.6MPa			PN1.0MPa
mm	inch	短	长		H3	A3	B3	D	D1	z- d	D	D1	z- d
50	2	108	150	112	530	250	255	140	110	4-14	165	125	4-18	17
65	5/2	112	170	115	530	250	255	160	130	4-14	185	145	4-18	20
80	3	114	180	120	565	250	255	190	150	4-18	200	160	8-18	23
100	4	127	190	138	600	250	255	210	170	4-18	220	180	8-18	25
125	5	140	200	164	640	250	255	240	200	8-18	250	210	8-18	40
150	6	140	210	175	705	300	315	165	225	8-18	285	240	8-22	47
200	8	152	230	200	775	300	315	320	280	8-18	340	295	8-22	60
250	10	165	250	243	945	300	315	375	335	12-18	395	350	12-22	95
300	12	178	270	250	1070	300	315	440	395	12-22	445	400	12-22	124
350	14	190	290	280	1140	300	315	490	445	12-22	505	460	16-22	181
400	16	216	310	305	1210	300	315	540	495	16-22	565	515	16-26	260
450	18	222	330	350	1335	575	714	595	550	16-22	615	565	20-26	338
500	20	229	350	380	1415	575	714	645	600	20-22	670	620	20-26	360
600	24	267	390	445	1605	656	810	755	705	20-26	780	725	20-30	540
700	28	292	430	480	1844	656	810	860	810	24-26	895	840	24-30	580
800	32	318	470	530	2040	656	810	975	920	24-30	1015	950	24-33	845
900	36	330	510	580	2255	785	863	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	650	2380	785	863	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	760	2640	785	863.	1405	1340	32-33	1455	1380	32-39	2000
1400	56	530	710	850	2886	8410	890	1630	1560	36-36	1675	1590	36-42	3000
1600	64	600	790	1030	3156	810	890	1830	1760	40-369	1915	1820	40-48	4700
1800	72	670	870	1230	3421	830	930	2045	1970	44-39	2115	2020	44-48	6500
2000	80	760	950	1350	3685	850	940	2265	2180	48-42	2325	2230	48-48	8700
